Rohde & Schwarz ZNH Handheld Vektor-Netzwerk-Analysatoren bis 26,5GHz
ab €
13.994,40
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der R&S ZNH4, ZNH8, ZNH18, ZNH26 2-Port Handheld-VNA
- Vollwertige 2-Port VNA bis 4, 8, 18 oder 26,5 GHz in robuster Handheld-Bauform.
- Umfangreiche Messarten von 1-Port-Kabel- und Antennenmessung bis 2-Port S-Parameter S11, S12, S21, S22.
- 7"/17,8 cm Touchscreen, USB, LAN/Ethernet und SD-Karten-Slot.

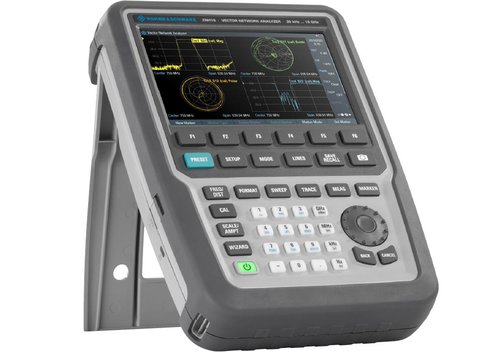

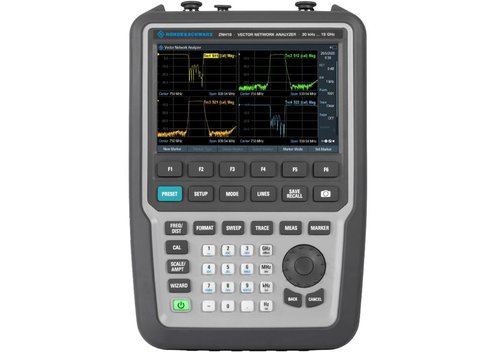

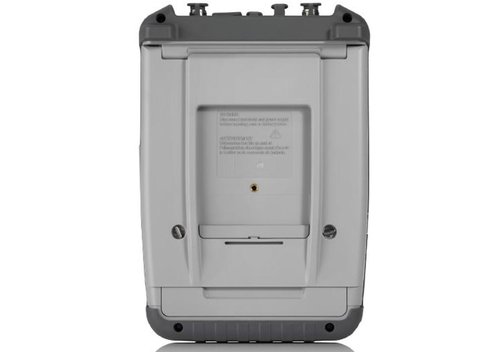

Rohde & Schwarz ZNH Handheld Vektor-Netzwerk-Analysatoren bis 26,5 GHz
Die Rohde & Schwarz ZNH-Serie ist eine Familie von vollwertigen 2-Port Handheld-Vektornetzwerkanalysator für die Eintor-Kabel- und Antennenmessung und vollwertige Zweitor-S-Parametermessungen. Die Bedienung ist einfach und intuitiv dank Touchscreen. Über das Konfigurationsmenü lassen sich die Vorbereitungsarbeiten für die Messung äußerst effizient durchführe. Der Frequenzbereich reicht je nach Variante von 30 kHz bis 4, 8, 18 oder 26,5 GHz.
- 2-Tor Handheld-Netzwerk-Analysatoren/VNA.
- Frequenzbereich von 30 kHz bis 4, 8, 18 oder 26,5 GHz.

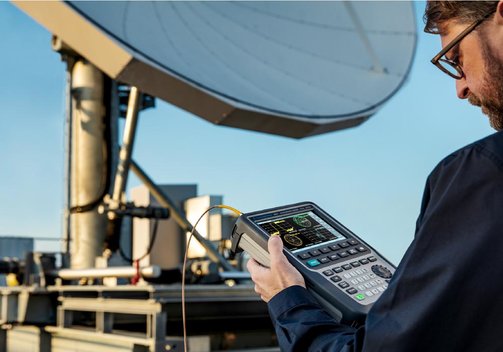

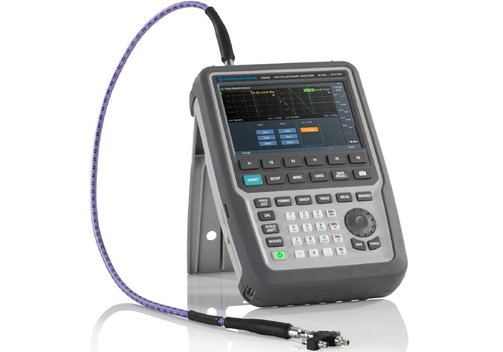

- Eintor-Kabel- und Antennenmessung mit Grundgerät.
- Messung von S-Parametern (S11, S12, S21, S22) mit Grundgerät.
- 100 dB (typ.) Dynamikbereich für Filter- und Antennenisolationsmessung.
- Reflexionsfreies Display, kleiner Formfaktor, robustes Gehäuse (IP51).
- 7"/17,8 cm Touchscreen; USB- und LAN-Schnittstellen.
Modell-Übersicht
| Modell | ZNH4 | ZNH8 | ZNH18 | ZNH26 |
| Basis-Produktnummer | 1321.1611.04 | 1321.1611.08 | 1321.1611.18 | 1321.1611.26 |
| Messtore | 2 | 2 | 2 | 2 |
| Frequenz | 4 GHz | 8 GHz | 18 GHz | 26,5 GHz |
| Messungen (zum Teil per Option/Lizenz-Key) | 1-Port-Kabel- und Antennenmessung, Reflexions- und Transmissionsmessung, 1-Port-Kabelverlust, DTF-Messung, 2-Port VNA Messung der S-Parameter S11, S12, S21, S22, Power-Sensor-Messungen, Pulsmessungen, Vektor-Voltmeter, Mixed-Mode-S-Parameter, Zeitdomains-Analyse und andere | |||
| Dynamikbereich | 100 dB (typ.) für Filter- und Antennen-Isolationsmessungen | |||
| Anzeige | 7"/17,8 cm Touchscreen, 800x480 | |||
| Anschlüsse | N-Buchse | N-Buchse | N-Buchse | 3,5-mm-Stecker |
| Schnittstellen | USB 2.0 Host und Device, LAN/Ethernet, SD-Kartenslot | |||
| Versorgung | Lithium-Ion Smart-Akku; Netzadapter | |||
| Abmessungen (mm) | 202 x 294 x 76; 3,1 kg | |||
Lieferumfang:
VNA R&S ZNH 4, 8, 18 oder 26, Lithium-Ionen-Akku, USB-Kabel, Netzteil mit länderspezifischen Adaptern, Schnellstartanleitung, Seitengurt.
Paket-Übersicht
| Modell | Beschreibung | |
| ZNH4 | 1321.1611.04 | Zweitor Handheld-Vektor-Netzwerkanalysator, 30 kHz...4 GHz |
| ZNH4 | 1321.1611.54 | Zweitor Handheld-Vektor-Netzwerkanalysator, 30 kHz...4 GHz |
| ZNH8 | 1321.1611.08 | Zweitor Handheld-Vektor-Netzwerkanalysator, 30 kHz...8 GHz |
| ZNH8 | 1321.1611.58 | Zweitor Handheld-Vektor-Netzwerkanalysator, 30 kHz...8 GHz |
| ZNH18 | 1321.1611.18 | Zweitor Handheld-Vektor-Netzwerkanalysator, 30 kHz...18 GHz |
| ZNH18 | 1321.1611.68 | Zweitor Handheld-Vektor-Netzwerkanalysator, 30 kHz...18 GHz |
| ZNH26 | 1321.1611.26 | Zweitor Handheld-Vektor-Netzwerkanalysator, 30 kHz...26,5 GHz |
| ZNH26 | 1321.1611.76 | Zweitor Handheld-Vektor-Netzwerkanalysator, 30 kHz...26,5 GHz |
Modell-Übersicht Rohde & Schwarz HF Handheld-Serie
| Modell-Serie | ▸RTH1000 ScopeRider | ▸FSH | ▸FPH SpectrumRider | ▸ZVH | ▸ZPH CableRider | ▸ZNH |
| Typ | Oszilloskop, Mixed-Signal-Oszilloskop (8 Logik-Kanäle, option) | Signal- und Spektrum-Analysator, Kombi-Analysator | Spektrumanalysator mit oder ohne Mitlaufgenerator | Kabel- und Antennenanalysator | Kabel- und Antennentester | 2-Port Vektor-Netzwerk-Analysator/VNA |
| Bandbreite/Frequenzbereich | 60, 100, 200, 350, 500 MHz | 9 kHz bis 3,6, 8, 13,6, 20 GHz | 5 kHz bis 2, 3, 4, 5, 6, 8, 13,6, 20, 26,5, 31, 44 GHz | 100 kHz bis 3,6, 8 GHz | 2 MHz bis 3 oder 4 GHz | 30 kHz bis 4, 8, 18, 26,5 GHz |
| Kanäle | 2 oder 4 | 1 | 1 | 2 Messtore | 1 oder 2 Messtore | 2 Messtore |
| Weitere technische Daten | 9 bit Auflösung, max. 5 GS/s Sample-Rate, max. 500 kS Speicher, max. 50.000 Wfm/s Signalerfassungsrate; DVM/DMM-Funktion, Datenlogger |
RBB Phasenrauschen (f=500 MHz, 1 MHz Offset) –127 dBc (1 Hz); DANL bei 1 GHz -163 dBm; Auflösebandbreite (-3 dB) 1 Hz...5 MHz in 1/3-Sequenz | SBB Phasenrauschen (f = 500 MHz, 1 MHz Offset) je nach Variante –125 dBc (1 Hz) oder –120 dBc (1 Hz); DANL bei 1 GHz je nach Variante –163 dBm oder –162 dBm; Auflösebandbreite (–3 dB) 1 Hz bis 3 MHz in 1/3-Sequenz | Messbandbreite 100 Hz...100 kHz in 1/3-Sequenz; Messfunktionen: Reflexion (S11, S22 - Magnitude, VSWR), mit Option ZVH-K39: Offene Transmission (S21, S12 - Magnitude), 1-Port Kabel-Verlust (Magnitude), Distance-to-Fault (Return-Loss, VSWR Durchschnitt und Magnitude) | Messfunktionen Reflexion (S11), Bandbreite 10 kHz; 1-Port Cable-Loss, Distance-to-Fault, Transmission (S21), Bandbreite 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz; Anschlüsse Typ N | Messung der S-Parameter S11, S12, S21, S22, 1-Port Kabel- und Antennenmessung; 100 dB (typ.) Dynamikbereich für Filter- und Antennen-Isolationsmessungen |
| Optionen (Auszug) | Spektrumanalyse, Frequenzzähler, serielle Triggerung und Dekodierung etc. | Große Auswahl an Optionen und Messfunktionen wie GSM, EDGE, EMF, Interferenz, Spektrogramm, Pulsmessung, Distance-to-Fault, Vektor-Voltmeter etc. | Vorverstärker, Modulationsanalyse, Power-Sensor-Messungen, Kanalleistungsmessung, Receiver-Modus, Interferenzanalyse etc. | Spektrumanalyse, Spektrogramm, Kanalleistung, Pulsmessung, Transmissionsmessung, VNA, Vektor-Voltmeter, HF-Leistungsmessung | GPS-Unterstützug, Spektrum-Analyse, Modulationsanalyse, Power-Sensor-Messungen, Interferenzanalye, Kanalleistungsmessung etc. | Power-Sensor-Messungen, Pulsmessungen, Vektor-Voltmeter, Mixed-Mode-S-Parameter, Zeitdomains-Analyse etc. |
| Anzeige | 7"/17,8 cm, Touchscreen, 800x480 | 16,5 cm, 640x480 | 7"/17,8 cm, Touchscreen, 800x480 | 16,5 cm, 640x480 | 7"/17,8 cm, Touchscreen, 800x480 | 7"/17,8 cm, Touchscreen, 800x480 |
| Schnittstellen | USB 2.0 Host und Device, LAN/Ethernet, SD-Kartenslot | Optional, USB, LAN/Ethernet | USB 2.0 Host und Device, LAN/Ethernet, SD-Kartenslot | Optional, USB, LAN/Ethernet | USB 2.0 Host und Device, LAN/Ethernet, SD-Kartenslot | USB 2.0 Host und Device, LAN/Ethernet, SD-Kartenslot |
| Versorgung | Lithium-Ion Smart-Akku; Netzadapter | Li-Ion Batterie, Netzteil | Lithium-Ion Smart-Akku; Netzadapter | Li-Ion Batterie, Netzteil | Lithium-Ion Smart-Akku; Netzadapter | Lithium-Ion Smart-Akku; Netzadapter |
| Abmessungen (mm) | 201 x 293 x 74; 2,4 kg | 194 x 300 x 69; <3 kg | 202 x 294 x 76; zwischen 2,5 kg und 3,2 kg je nach Modell/Ausstattung | 194 x 300 x 69; <3 kg | 202 x 294 x 76; 2,5 kg | 202 x 294 x 76; 3,1 kg |
Angaben zur Produktsicherheit:
Hersteller:
Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 München/DEU
www.rohde-schwarz.com
