ME-8200 opto-isolierte Digital-I/O-Karte

Isolierte Digtial-I/O-Karte ME-8200, PCI, PCI-Express, 3 HE CompactPCI/PXI
weitere Bilder:
Preis
ab 425,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Auf Lager
Beschreibung

Vorteile

  • Betriebssichere, zuverlässige Digital-I/O mit Opto-Isolation. Pegel bis 32 V.
  • Ideale für event-basierende Steuerungen dank Interrupt-Funktion, Bit-Änderung/Bitmuster-Vergleich.
  • Ausgänge stabil beim Einschalten des PCs.

Störsichere Opto- und TTL-Digital-Karte, Highdrive bis 32 V.

Ihre durchdachten Status-Funktionen mit Interrupt machen die ME-8200 zur idealen Wahl für event-basierende Anwendungen. Beispiele sind Überwachungs- und Steuer-Systeme in Test, Qualitäts-Sicherung und Bildverarbeitung. Nutzen Sie je nach Modell 8 oder 16 opto-isolierte Ein- und Ausgänge mit Pegeln bis 32 V sowie 16 zusätzliche Standard-TTL-Digital-Kanäle.

  • Opto-isolierte digitale Messdatenerfassung und Steuerung.
  • 8 oder 16 Opto-Ein- und 8 oder 16 Opto-Ausgänge.
  • Pegel bis 32 V. Isolation bis 1 kV. Ausgänge Source. Last bis 700 mA.
  • Eingänge mit Überspannungs-Schutz/Transientendiode. Kurzschlussfest.
  • Ausgange sind stabil beim Einschalten des PCs.

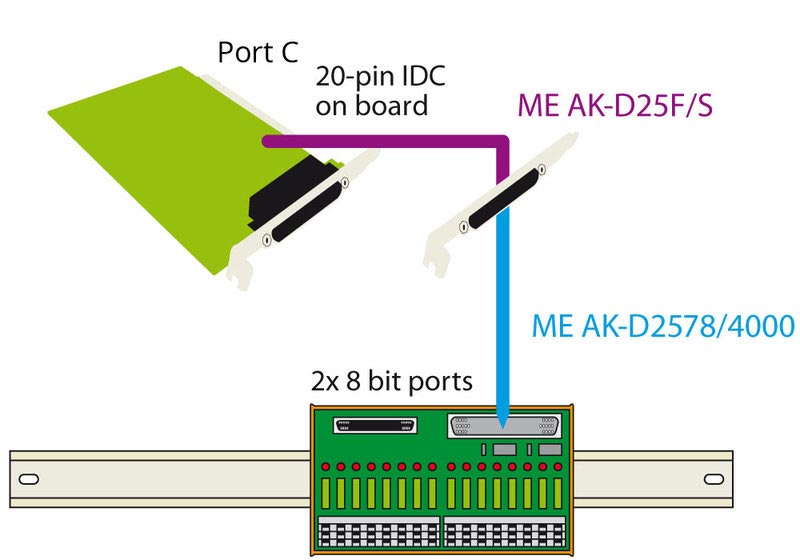

  • 16 TTL Digital-I/O-Kanäle, erweiterbar mit Relais oder Opto-Isolation.
  • Interrupt-Steuerung: Einsatz zum Überwachen von Zustandsänderungen (Bit-Änderung/Bit-Change). Bitmuster-Vergleich (Compare), 8 bzw. 16 bit (Interrupt bei Vergleich positiv). Interrupt bei thermischer Last. Jeder Eingang per Masken-Register als Interrupt-Quelle wahlbar.
  • PC-Messkarte für PCI, PCI-Express oder 3 HE CompactPCI/PXI.

Modell-Übersicht

Modell Digital-I/O Opto-I/O Interrupt Bus-Plattform
ME-8200A PCIe 16 TTL-I/O 8 Eingänge (24 V), 8 Ausgänge (bis 32 V) Bitmuster-Vergleich (Compare): Bei Vergleich positiv.
Bit-Änderung/Bit-Change: Bei Eingangs-Zustands-Änderung.
Bei thermischer Last.

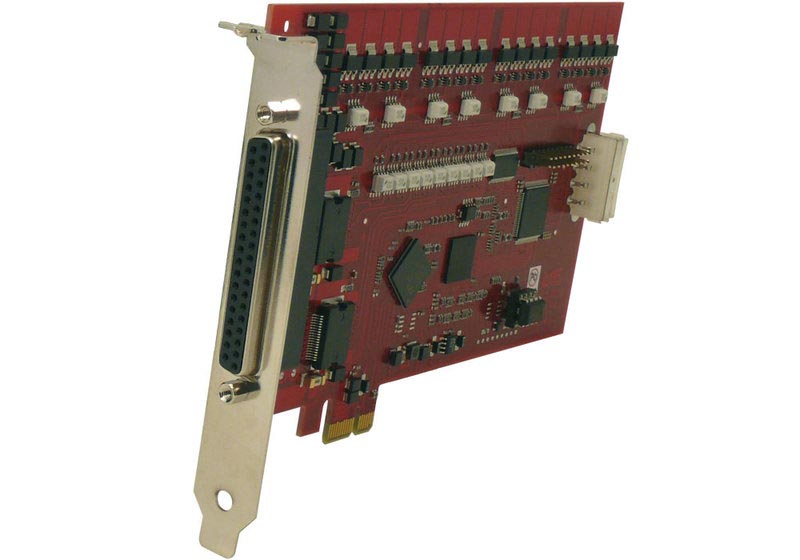

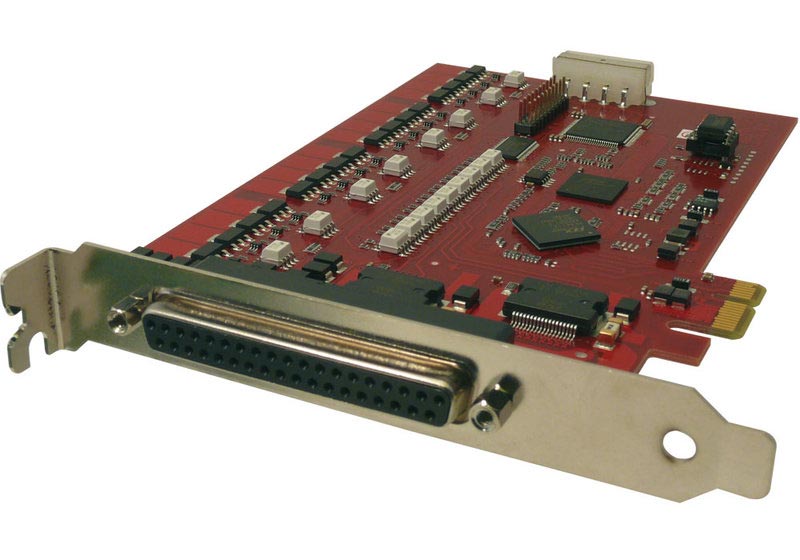

PCI-Express

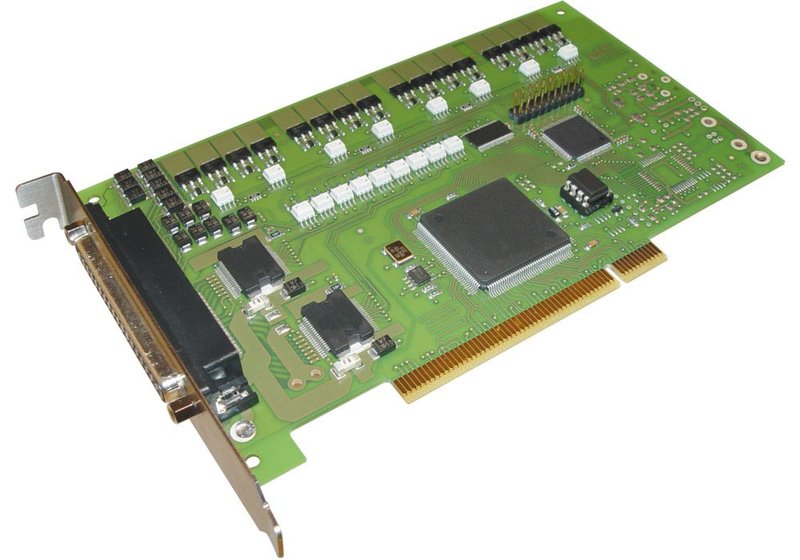

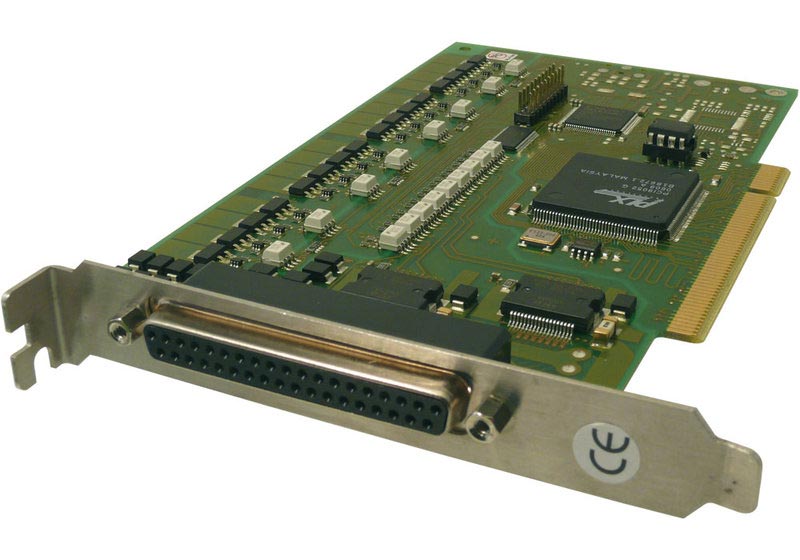

ME-8200A PCI 16 TTL-I/O 8 Eingänge (24 V), 8 Ausgänge (bis 32 V) StandardPCI

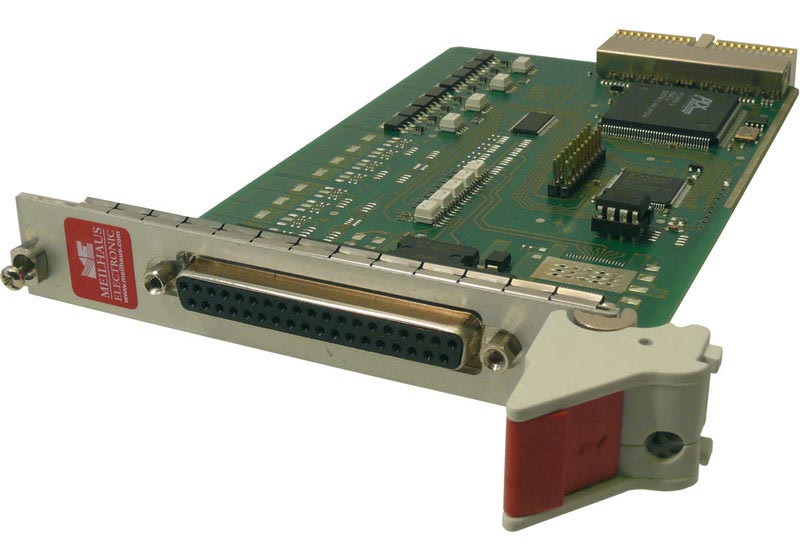

ME-8200A cPCI 16 TTL-I/O 8 Eingänge (24 V), 8 Ausgänge (bis 32 V) 3 HE CompactPCI

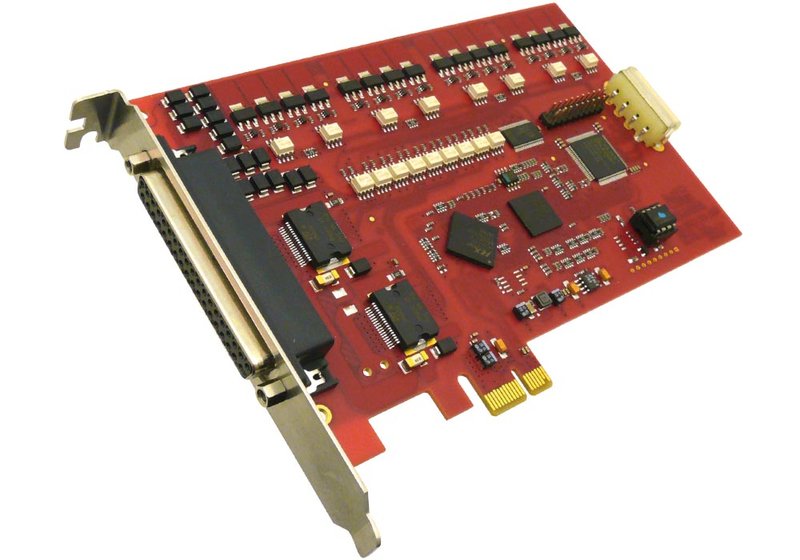

ME-8200B PCIe 16 TTL-I/O 16 Eingänge (24 V), 16 Ausgänge (bis 32 V) PCI-Express
ME-8200B PCI 16 TTL-I/O 16 Eingänge (24 V), 16 Ausgänge (bis 32 V) StandardPCI
ME-8200B cPCI 16 TTL-I/O 16 Eingänge (24 V), 16 Ausgänge (bis 32 V) 3 HE CompactPCI

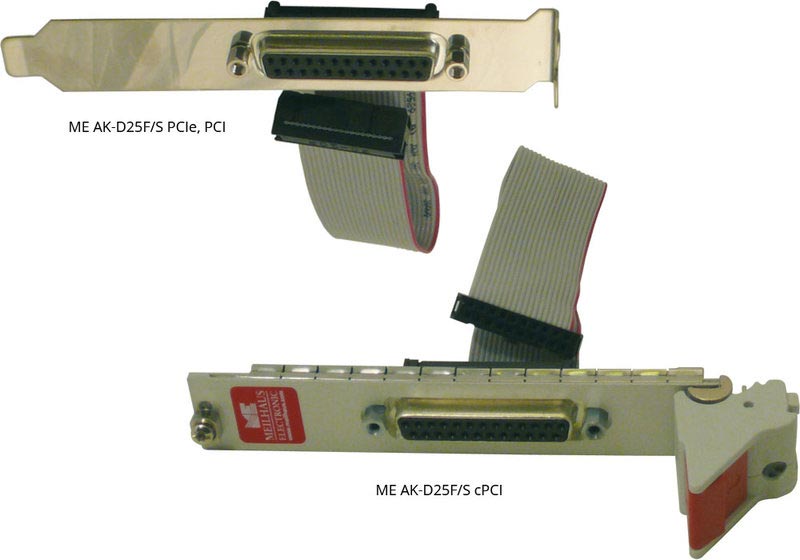

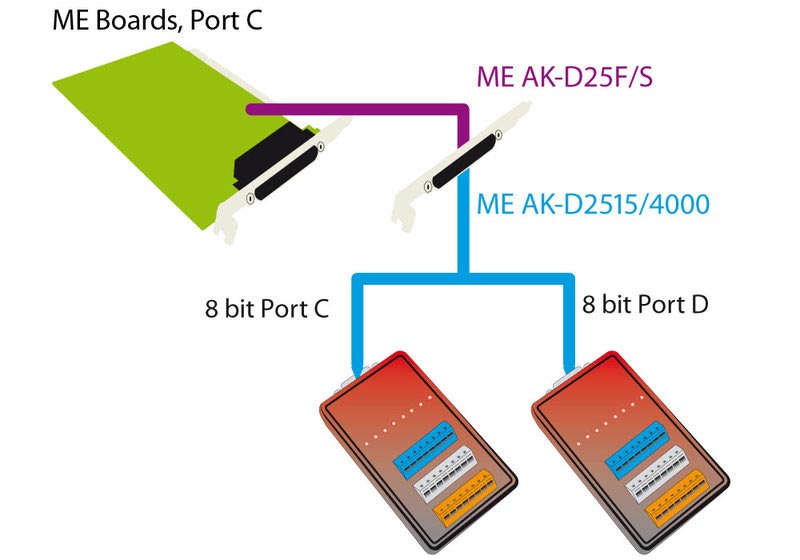

Lieferumfang: Digital-Messkarte, ME-Power-DVD mit Software und PDF-Handbuch, 37-, 25-pol. Gegenstecker, ME AK-D25F/S.
Software: Treiber-System ME-iDS, ME-PowerLab3

Meilhaus Electronic Messwerterfassung, Messkarten

Original Meilhaus Electronic Produkt!
