Promotion bis 30.9.2024: Reduzierter Preis (im Vergleich zum Listenpreis) für MSO7024, MSO7034, MSO7054!
Preisreduzierte Option DS7000-BND für Neubestellungen der Versionen MSO7024, MSO7034, MSO7054.

Vorteile der Rigol MSO7000 Serie UltraVision Touchscreen-MSOs mit 10 GS/s

  • 4-Kanal Mixed-Signal-Oszilloskope bis 500 MHz Bandbreite, 10 GS/s max. Sample-Rate.
  • Komfortable Bedienung mit kapazitivem Multi-Touchscreen.
  • MSO-Modelle optional mit Arbiträr-Waveform-Generator.

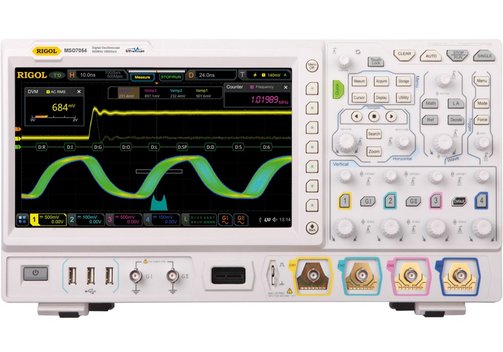

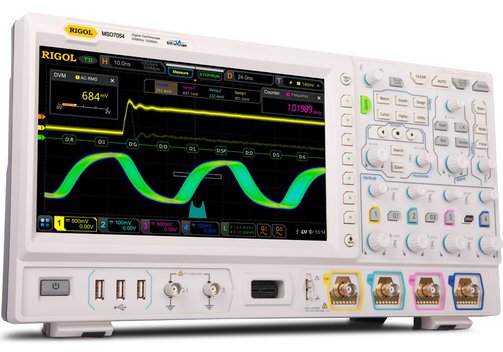

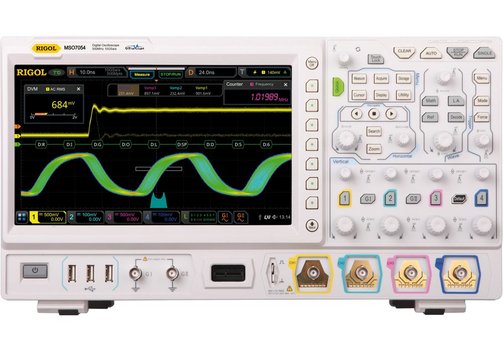

Rigol MSO7000 Serie 4-Kanal Mixed-Signal-Oszilloskop bis 500 MHz Bandbreite, Touchscreen

Modelle Rigol MSO7014, MSO7024, MSO7034, MSO7054

Die innovativen Mixed-Signal Digital-Speicher-Oszilloskope der Rigol MSO7000 Serie arbeitet mit der patentierten UltraVisionII Technologie in einem eigens von Rigol entwickelten Hightech-Chipset. UltraVision ist die Kombination aus tiefem Speicher, hoher Waveform-Capture-Rate, Echtzeit-Waveform-Record und Replay sowie einem Display mit Multilevel Helligkeitsabstufungen. Bei der Serie MSO7000 ist das Display als kapazitiver Multi-Touchscreen ausgeführt, wodurch die Bedienung noch einfacher und intuitiver wird. Die Geräte sind multifunktional und arbeiten auch als Digital-Voltmeter und Frequenz-Zähler. Die Mixed-Signal-Modelle bieten 16 Digital-/Logik-Kanäle und können optional mit einem 2-Kanal Arbiträr-Signalgenerator erweitert werden.

  • Kapazitiver 10,1"/25,7 cm Multi-Touchscreen.
  • 4 Analog-Kanäle:
    • Bandbreite bis100, 200, 350 oder 500 MHz.
    • Max. Sample-Rate 10 GS/s.
    • Innovative UltraVision-Technologie:
      Tiefer 100 Mpts Speicher (optional bis 500 Mpts),
      hohe Waveform-Capture-Rate bis 600.000 Wfms/s,
      Echtzeit-Waveform-Record and Replay bis 450.000 Frames,
      Display mit Multi-Level Helligkeits-Abstufung (256 Stufen).
    • Vielfältige Trigger- und Bus-Decording-Funktionen (optional, RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, MILSTD-1553).

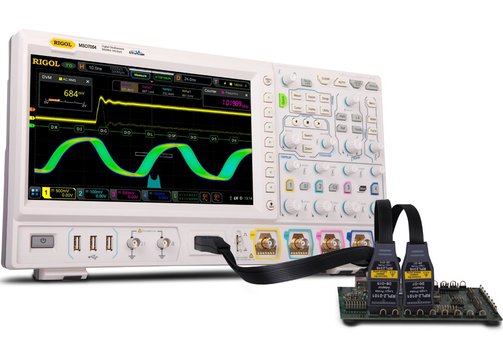

  • MSO-Modelle mit Logik-Analyse an Bord: 16 zusätzliche Logik-/Digital-Kanäle zur Analyse gemischt analoger/digitaler Schaltungen.
  • MSO-Modelle optional erweiterbar mit 2-Kanal Arbiträr-Signalgenerator, max. 25 MHz (Sinus). 200 MS/s, 14 bit. Standard und feste Arb.-Signale: Sinus, Rechteck, Rampe, Puls, DC, Rauschen, Sinc, exp. Anstieg/Abfall, ECG, Gauss, Lorentz, Haversinus. Modulation (AM, FM, FSK), Sweep, Burst.
  • Digital-Voltmeter: Quelle ist ein beliebiger Analog-Kanal; DC, AC+DCeff. und ACeff, Auflösung ACV/DCV 3 bit.
  • Frequenz-Zähler: Quelle ist ein beliebiger Analog- und Digital-Kanal. Auflösung max. 6 bit, max. Frequenz ist die max. Bandbreite des Analog-Kanals.
  • Quick Key belegbar mit einer Auswahl an schnell verfügbaren Funktionen.

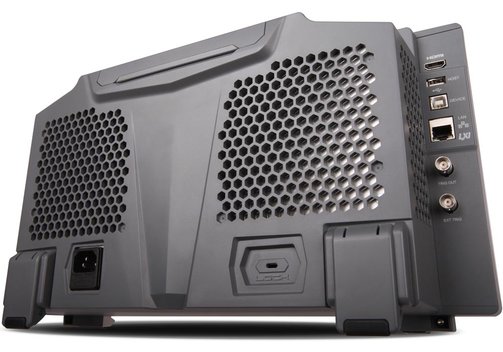

  • Schnittstellen serienmäßig: USB 2.0 (4x Host +1x Device), Ethernet/LAN/LXI, optional GPIB per Umsetzer. HDMI Video-Ausgang.
  • Kompakt und leicht - daher auch ideal für den mobilen Einsatz.

Modell-Übersicht

ModelMSO7014MSO7024MSO7034MSO7054
Kanäle4 analoge und 16 Digital-/Logik-Kanäle (MSO)
Bandbreite100 MHz200 MHz350 MHz500 MHz
Max. analoge Abtastrate10 GS/s (1 Kanal), 5 GS/s (2 Kanäle), 2,5 GS/s (4 Kanäle)
Max. digitale Abtastrate1,25 GS/s
Signalerfassungsrate600.000 Wfms/s; max. 450.000 Frames Echtzeit-Hardware-Waveform-Record and Replay
Max. Speichertiefe100 Mpts, optional 250 oder 500 Mpt
Arb.-Signal-GeneratorOptional, 2 Kanäle, Standard-, feste und freie Arbiträr-Signale; 25 MHz, 200 MS/s, 14 bit
Bus-DekodierungOptional, RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, MILSTD-1553
Weitere FunktionenDigital-Voltmeter, Frequenz-Zähler
Touch-ScreenKapazitiver 10,1"/25,7 cm Multi-Touch-Screen
SchnittstellenUSB Host & Device (optional USB-zu-GPIB), Ethernet/LAN/LXI, HDMI

Lieferumfang: MSO 7014, 7024, 7034 oder 7054, Netzkabel, USB-Kabel, Frontpanel-Abdeckung, 4 passive Tastköpfe, Quick Start Guide, 1 Logik-Analyse-Probe RPL2316.
