Rigol NFP-3 Nahfeld-Sonden-Set 30 MHz...3 GHz

Neu
Rigol NFP-3 Nahfeld-Sonden-Set 30 MHz...3 GHz
weitere Bilder:
Preis

469,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Lieferzeit ca. 3-5 Arbeitstage
Beschreibung

Vorteile

  • Praktisches Komplett-Set aus 4 Nahfeld-Sonden mit unterschiedlicher Empfindlichkeit und Auflösung.
  • Minimale Auflösung 2 mm, ermöglicht das Messen von Nahfeldausstrahlung von Einzelwegen auf Leiterplatten.
  • Frequenzbereich 30 MHz bis 3 GHz.

Rigol NFP-3 Nahfeld-Sonden-Set 30 MHz...3 GHz.

Set aus vier Nahfeld-Sonden für die Rigol Spektrum-Analysatoren der DSA Serie und andere. Ideales Messwerkzeug für EMV-Vorabkonformitätsanalysen und Tests, Fehlersuche und Design Verifikation.

  • Ein Set NFP-3 beinhaltet vier verschiedene Nahfeldsonden mit unterschiedlicher Empfindlichkeit und Auflösung.
  • Frequenzbereich 30 MHz...3 GHz.
  • Die minimale Auflösung beträgt 2 mm und ermöglicht das Messen von Nahfeldausstrahlung von Einzelwegen auf Leiterplatte.
  • Die Sonden dienen auch zur Ermittlung der Frequenz und der relativen Intensität der jeweiligen spektralen Komponenten einer Störquelle.

Modell-Übersicht

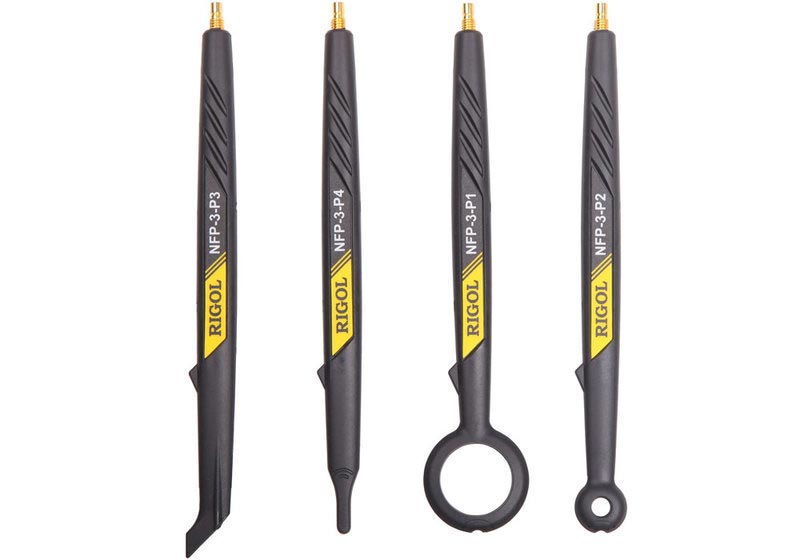

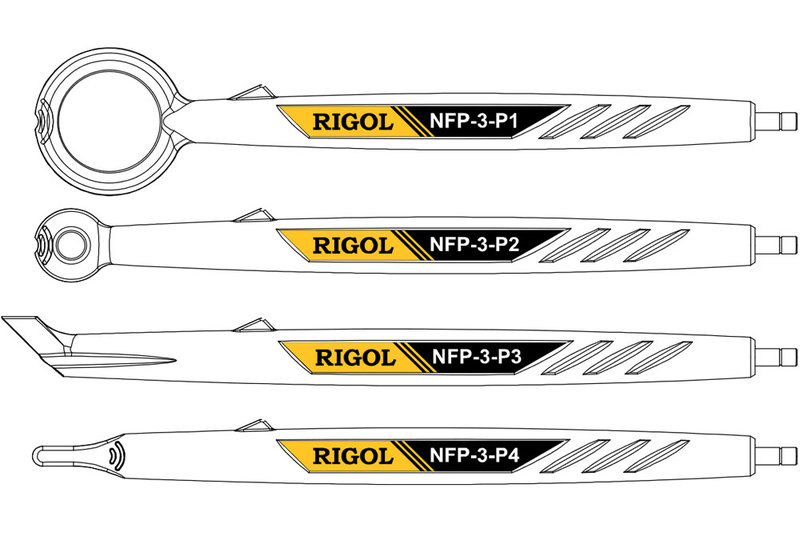

NFP-3 Set enthält

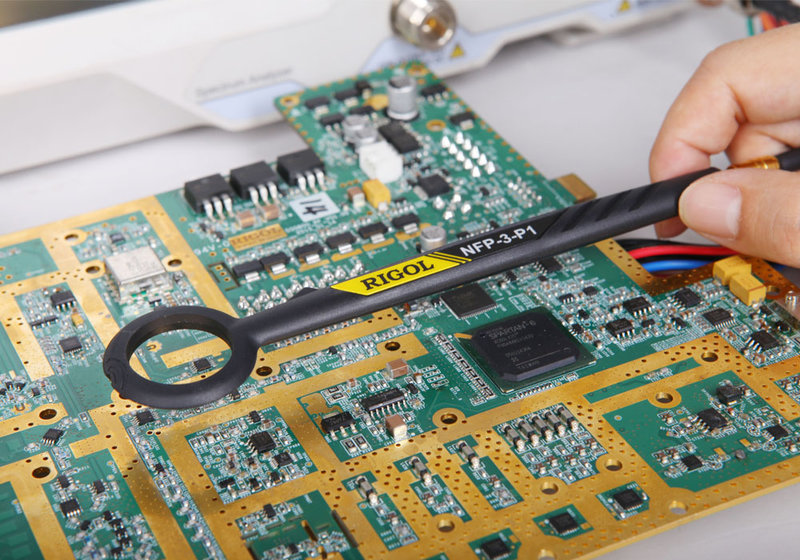

NFP-3-P1 Nahfeldsonde für Magnetfeld-Messungen. Test-Bereich innerhalb 10 cm; zum Lokalisieren des Streufeldes.
NFP-3-P2 Nahfeldsonde für Magnetfeld-Messungen. Test-Bereich innerhalb 3 cm; zum genauen Test des Streufeldes.
NFP-3-P3 Nahfeldsonde für Magnetfeld-Messungen. Auflösung ca. 5 mm; zum Test der elektromagnetischen Streuverlust des Kabels.
NFP-3-P4 Nahfeldsonde für Magnetfeld-Messungen. Auflösung ca. 2 mm; zum Test des Magnetfelds in vertikaler Richtung und der elektromagnetischen Felder durch Schaltungen auf Leiterplatten.

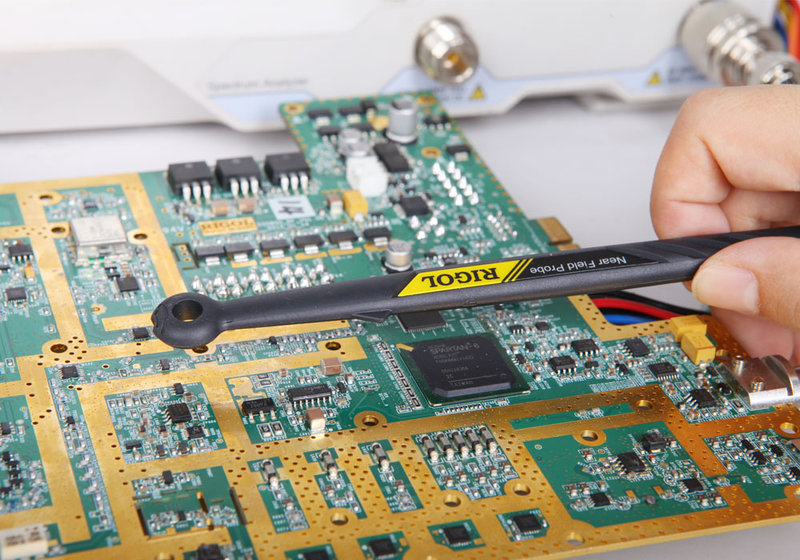

Applikationen und Einsatzbereich

  • Interferenz Messungen im Bereich EMV Vorab-Konformitätsprüfungen.
  • Evaluationsmessungen während der Designphase von elektronischen Produkten.
  • Vermessungen von elektromagnetischen Interferenzen bei elektronische Lüfter.
  • Lokalisierung von Störquellen elektromagnetischer Ausstrahlung.
  • Ermittlung der Störfrequenzen und deren relativer Intensität.
  • Reduzierung der Entwicklungszeit um den Entwicklungsplan zu gewährleisten um Zeit und Kosten zu sparen.

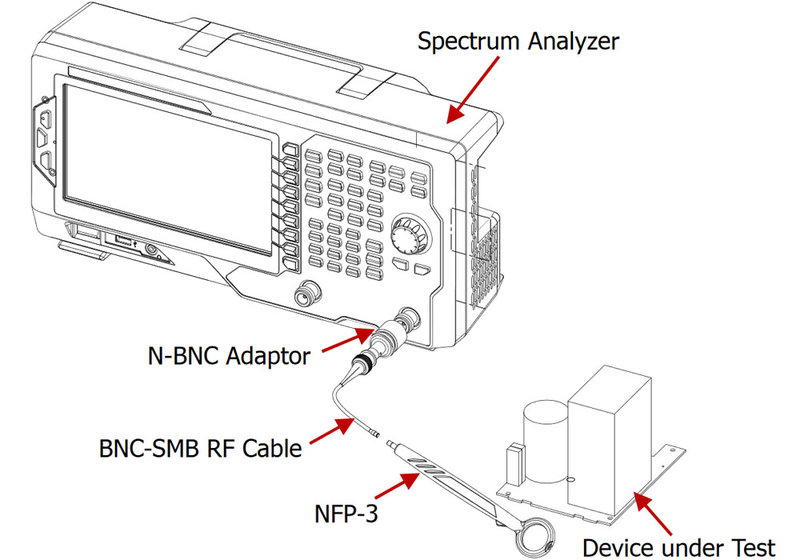

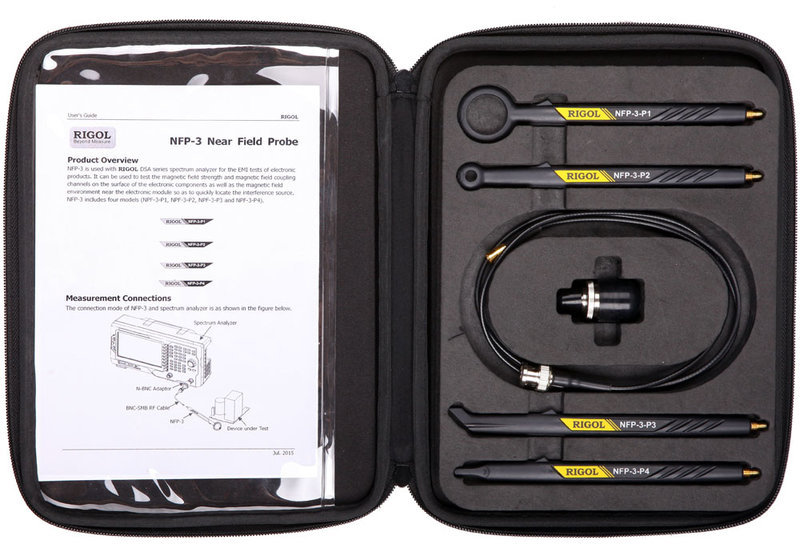

Lieferumfang: NFP-3 Set mit vier Sonden, s. Tabelle oben, Adapter N (M) zu BNC (F), HF-Kabel BNC (M) zu SMB (F) 1000 mm.
