Rigol RSA3000E Echtzeit Spektrum-Analysatoren RSA3015E, RSA3030E
Vorteile der Rigol3000E RTSA/GPSA Economy-Spektrum-Analysatoren
- Preisreduzierte Variante des RSA3000 mit 10 MHz Echtzeit-Bandbreite.
- "UltraReal"-Technik verbindet heterodyne/GPSAN- mit Echtzeit/RTSA-Betriebsart.
- Kombiniertes Touch-Display mit Spektrogramm- und Dichte-Darstellung.
Rigol RSA3000E Serie Lowcost Echtzeit Spektrum-Analysatoren mit UltraReal-Technologie
Die Rigol RSA3000E Serie sind die preisreduzierten Economy-Versionen der Rigol RSA3000 Spektrum-Analysatoren. Die Geräte verbinden die Vorteile der "General Purpose Spectrum-Analyzer" Betriebsart (GPSA) bis 1,5 oder 3,0 GHz und der "Real-Time Spectrum-Analyzer" Betriebsart (RTSA) mit Echtzeit-Bandbreiten bis 10 MHz. GPSA arbeitet mit dem traditionellen heterodynen/Sweeping-Verfahren, das in den meisten Standard-Spektrum-Analysatoren zum Einsatz kommt. Bei dieser Methode wird das relevante Frequenzband über einen Sägezahngenerator durchlaufen, wodurch die Messung nicht nahtlos ist, wohingegen die RTSA-Methode FFT (Fast Fourier Transformation) nutzt und somit eine nahtlose Analyse erlaubt. Die RSA3000E Analysatoren sind dank ihres übersichtlichen Frontplatten-Designs und des komfortablen Touch-Screens einfach zu bedienen.
Die Spektrum-Analyse wird "UltraReal" mit RSA3000E 10 MHz Echtzeit-Bandbreite
- Nahtlose Analyse
Nahtlose I/Q-Datenerfassung innerhalb der Analyse-Bandbreite.
Nahtlose Spektrum-Analyse. - FMT
Frequency Mask Trigger (FMT) triggert die Messung auf sporadische, transiente Ereignisse im Spektrum. - Kombiniertes Display
Spektrogramm zur lückenlosen Darstellung des Messbereichs.
Dichte-Darstellung zur Visualisierung, wie oft und lange Signale erscheinen.
Eckdaten
- UltraReal-Technologie.
- Frequenzen bis 1,5 GHz oder 3,0 GHz.
- Displayed Average Noise Level (DANL): <-161 dBm (typ.).
- Phasenrauschen: <-102 dBc/Hz (typ.).
- Pegelmessunsicherheit: <1,0 dB.
- Modelle -TG mit 3,0 GHz Tracking-Generator.
- Min. RBW 1 Hz.
- EMC-Filter und Quasi-Peak-Detector (Option).
- Verschiedene Mess-Funktionen.
- Mehrfach-Mess-Betriebsarten.
- 10 MHz Echtzeit-Analyse-Bandbreite.
- Mehrfache Trigger-Arten und Trigger-Masken.
- Dichte, Spektrogramm und andere Darstellungsarten.
- PC-Software Optionen.
- 10,1"/25,7 cm kapazitiver Multi-Touch-Screen, unterstützt Touch-Gesten.

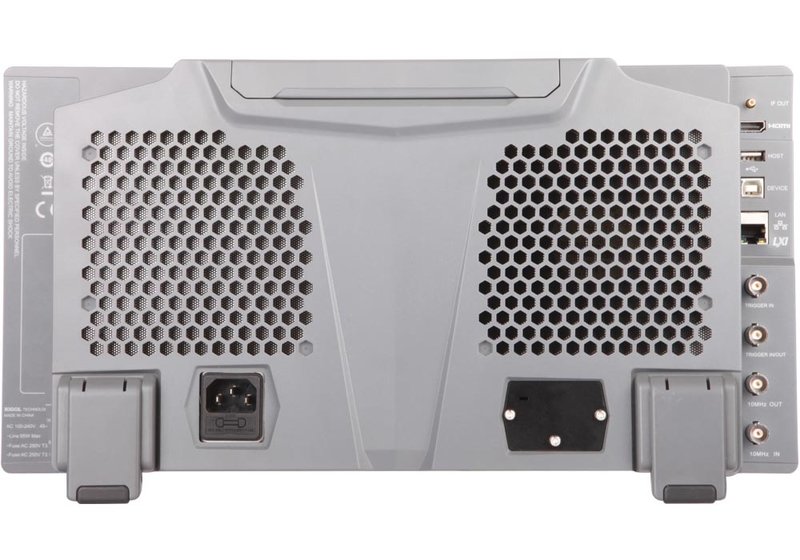

- USB, LAN, HDMI und andere Schnittstellen.
Modell-Übersicht
| Modell | Touch-Screen | Frequenzbereich | GPSA-Betriebsart | RTSA-Betriebsart | Tracking generator | Schnittstellen |
| RSA3015E | ja | 9 kHz...1,5 GHz | Min. RBW 1 Hz, DANL <-161 dBm (typ.), VSWR <1,6 (nom.) | 10 MHz Echtzeit-Analyse-Bandbreite. POI 9,3 µs | - | USB (4x Host, 1x Device, Ethernet/LAN/LXI, HDMI |
| RSA3015E-TG | ja | 9 kHz...1,5 GHz | ja | |||
| RSA3030E | ja | 9 kHz...3,0 GHz | Min. RBW 1 Hz, DANL <-161 dBm (typ.), VSWR <1,6 (nom.) | - | ||
| RSA3030E-TG | ja | 9 kHz...3,0 GHz | ja |
Lieferumfang: RSA3000E Geräte, Power-Kabel, gedruckter Quick Guide.
