Rigol RSA3000 Echtzeit Spektrum-Analysatoren + VNA RSA3015, 3030, 3045

Promotion - Sonderpreis
Neu
Rigol RSA3000 Echtzeit Spektrum-Analysatoren + VNA
weitere Bilder:
Preis
ab 2.099,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Promotion bis 30. September 2020: Optionen 25MHz Echtzeit-Bandbreite und 1Hz RBW inkl. (RSA3000-B25, RSA3000-BW1).

Vorteile

  • Bis zu 10, 25 oder 40 MHz Echtzeit-Bandbreite.
  • Nahtlose Erfassung und Analyse mit innovativer "UltraReal"-Technik.
  • Kombiniertes Touch-Display mit Spektrogramm- und Dichte-Darstellung.

Rigol RSA3000 Serie - Echtzeit Spektrum-Analysatoren mit UltraReal-Technologie, VNA-Option

Die Rigol RSA3000 Serie sind die Economy-Versionen der Rigol RSA5000 Spektrum-Analysatoren. Die Geräte verbinden die Vorteile der "General Purpose Spectrum-Analyzer" Betriebsart (GPSA) bis 3,0 oder 4,5 GHz und der "Real-Time Spectrum-Analyzer" Betriebsart (RTSA) mit Echtzeit-Bandbreiten bis 10, 25 oder 40 MHz. GPSA arbeitet mit dem traditionellen heterodynen/Sweeping-Verfahren, das in den meisten Standard-Spektrum-Analysatoren zum Einsatz kommt. Bei dieser Methode wird das relevante Frequenzband über einen Sägezahngenerator durchlaufen, wodurch die Messung nicht nahtlos ist, wohingegen die RTSA-Methode FFT (Fast Fourier Transformation) nutzt und somit eine nahtlose Analyse erlaubt. Die RSA3000 Analysatoren sind dank ihres übersichtlichen Frontplatten-Designs und des komfortablen Touch-Screens einfach zu bedienen. Die Geräte integrieren vier Messmodi (teilweise optional/erweiterbar), um den Herausforderungen mehrerer HF-Testanforderungen mit einem einzigen Gerät gerecht zu werden. Sie bieten zusätzlich zum traditionellen GPSA-Modus die Modi EMI, RTSA und VNA (vektorielle Netzwerk-Analyse).

Die Spektrum-Analyse wird "UltraReal"

  • Nahtlose Analyse
    Nahtlose I/Q-Datenerfassung innerhalb der Analyse-Bandbreite.
    Nahtlose Spektrum-Analyse.
  • FMT
    Frequency Mask Trigger (FMT) triggert die Messung auf sporadische, transiente Ereignisse im Spektrum.
  • Kombiniertes Display
    Spektrogramm zur lückenlosen Darstellung des Messbereichs.
    Dichte-Darstellung zur Visualisierung, wie oft und lange Signale erscheinen.

Eckdaten

  • UltraReal-Technologie.
  • Frequenzen 9 kHz bis 3,0 GHz oder 4,5 GHz.
  • Displayed Average Noise Level (DANL): <-161 dBm (typ.).
  • Phasenrauschen: <-102 dBc/Hz (typ.).
  • Pegelmessunsicherheit: <1,0 dB.
  • Modelle -TG mit 3,0/4,5  GHz Tracking-Generator.
  • Min. RBW 10 Hz, optional 1 Hz.
  • 10 MHz, optional 25 or 40 MHz Echtzeit-Analyse-Bandbreite.
  • POI 9,3 µs, optional 7,82 oder 7,45 µs.
  • Verschiedene Mess-Betriebsarten.
  • Verschiedene erweiterte Mess-Funktionen.
  • EMI-Messung und Quasi-Peak-Detector (Option).

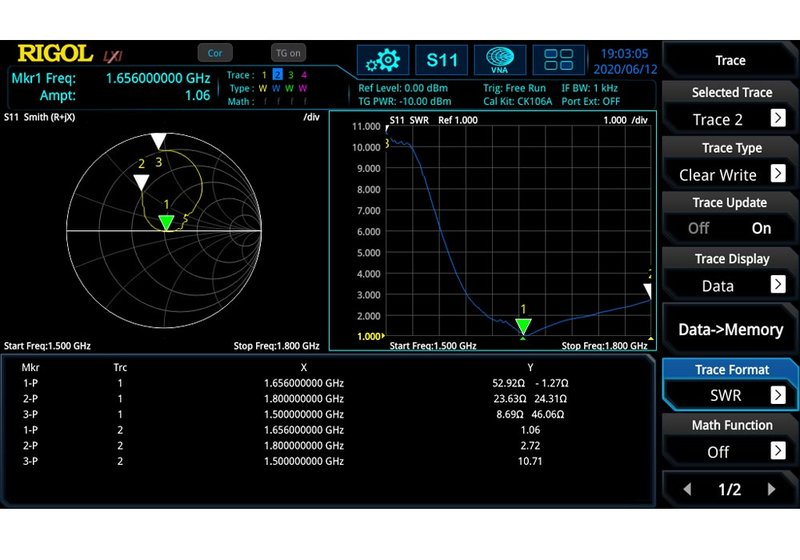

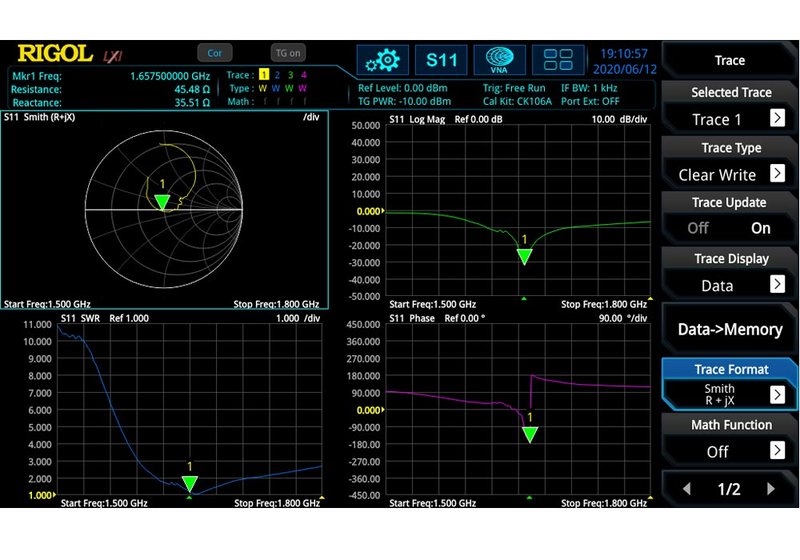

  • Vektorielle Netzwerk-Analyse-Funktion (VNA, Option) - S11, S21 und DTF/Distance to Fault, 100 kHz bis 1,5/4,5/3,0 GHz.
  • Mehrfache Trigger-Arten und Trigger-Masken.
  • Dichte, Spektrogramm und andere Darstellungsarten.

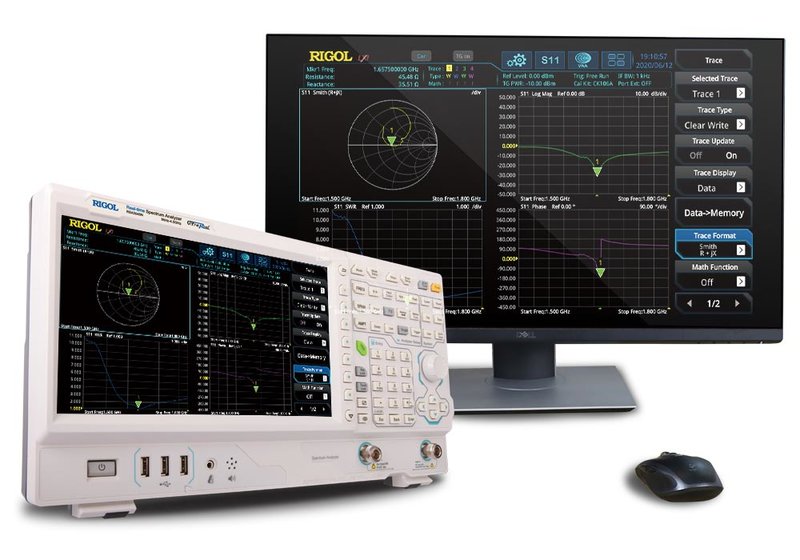

  • PC-Software Optionen.
  • 10,1"/25,7 cm kapazitiver Multi-Touch-Screen, unterstützt Touch-Gesten.
  • USB, LAN, HDMI und andere Schnittstellen.

Modell-Übersicht

ModellTouch-ScreenGPSARTSAEMIVNATracking generatorSchnittstellen
RSA3030ja9 kHz...3,0 GHz (min. RBW 10 Hz (optional 1 Hz), DANL <-161 dBm (typ.), VSWR <1,6 (nom.))10 MHz Echtzeit-Analyse-Bandbreite Standard, optional 25 oder 40 MHz. POI 9,3 µs (optional 7,82 oder 7,45 µs)ja--USB (4x Host, 1x Device), Ethernet/LAN/LXI, HDMI
RSA3030-TG-ja
RSA3030Nja-
RSA3045ja9 kHz...4,5 GHz (min. RBW 10 Hz (optional 1 Hz), DANL <-161 dBm (typ.), VSWR <1,6/<1,8 (nom.))10 MHz Echtzeit-Analyse-Bandbreite Standard, optional 25 oder 40 MHz. POI 9,3 µs (optional 7,82 oder 7,45 µs)ja--USB (4x Host, 1x Device), Ethernet/LAN/LXI, HDMI
RSA3045-TG-ja
RSA3045Nja-
RSA3015Nja9 kHz...1,5 GHz (min. RBW 10 Hz (optional 1 Hz), DANL <-161 dBm (typ.), VSWR <1,6/<1,8 (nom.))10 MHz Echtzeit-Analyse-Bandbreite Standard, optional 25 oder 40 MHz. POI 9,3 µs (optional 7,82 oder 7,45 µs)jajajaUSB (4x Host, 1x Device), Ethernet/LAN/LXI, HDMI

Lieferumfang: RSA 3015, 3030 oder 3045 in einer der Versionen, Power-Kabel, gedruckter Quick Guide.

Ihr rundum-sorglos Paket

Zubehör, Optionen
Frage zum Produkt
Haben Sie eine Frage zu diesem Produkt? Möchten Sie über die Lieferbarkeit auf dem Laufenden gehalten werden?
Wir informieren Sie gerne!
Bitte Name, Firma und Tel.-Nr. nicht vergessen, so dass wir Sie bei Rückfragen schnell erreichen können!
Ihre E-Mail-Adresse:
Name, Firma, Tel.-Nr., Ihre Frage:
Empfehlen
Beschreibung
Zubehör, Optionen
Frage zum Produkt
Empfehlen

Promotion bis 30. September 2020: Optionen 25MHz Echtzeit-Bandbreite und 1Hz RBW inkl. (RSA3000-B25, RSA3000-BW1).

Vorteile

  • Bis zu 10, 25 oder 40 MHz Echtzeit-Bandbreite.
  • Nahtlose Erfassung und Analyse mit innovativer "UltraReal"-Technik.
  • Kombiniertes Touch-Display mit Spektrogramm- und Dichte-Darstellung.

Rigol RSA3000 Serie - Echtzeit Spektrum-Analysatoren mit UltraReal-Technologie, VNA-Option

Die Rigol RSA3000 Serie sind die Economy-Versionen der Rigol RSA5000 Spektrum-Analysatoren. Die Geräte verbinden die Vorteile der "General Purpose Spectrum-Analyzer" Betriebsart (GPSA) bis 3,0 oder 4,5 GHz und der "Real-Time Spectrum-Analyzer" Betriebsart (RTSA) mit Echtzeit-Bandbreiten bis 10, 25 oder 40 MHz. GPSA arbeitet mit dem traditionellen heterodynen/Sweeping-Verfahren, das in den meisten Standard-Spektrum-Analysatoren zum Einsatz kommt. Bei dieser Methode wird das relevante Frequenzband über einen Sägezahngenerator durchlaufen, wodurch die Messung nicht nahtlos ist, wohingegen die RTSA-Methode FFT (Fast Fourier Transformation) nutzt und somit eine nahtlose Analyse erlaubt. Die RSA3000 Analysatoren sind dank ihres übersichtlichen Frontplatten-Designs und des komfortablen Touch-Screens einfach zu bedienen. Die Geräte integrieren vier Messmodi (teilweise optional/erweiterbar), um den Herausforderungen mehrerer HF-Testanforderungen mit einem einzigen Gerät gerecht zu werden. Sie bieten zusätzlich zum traditionellen GPSA-Modus die Modi EMI, RTSA und VNA (vektorielle Netzwerk-Analyse).

Die Spektrum-Analyse wird "UltraReal"

  • Nahtlose Analyse
    Nahtlose I/Q-Datenerfassung innerhalb der Analyse-Bandbreite.
    Nahtlose Spektrum-Analyse.
  • FMT
    Frequency Mask Trigger (FMT) triggert die Messung auf sporadische, transiente Ereignisse im Spektrum.
  • Kombiniertes Display
    Spektrogramm zur lückenlosen Darstellung des Messbereichs.
    Dichte-Darstellung zur Visualisierung, wie oft und lange Signale erscheinen.

Eckdaten

  • UltraReal-Technologie.
  • Frequenzen 9 kHz bis 3,0 GHz oder 4,5 GHz.
  • Displayed Average Noise Level (DANL): <-161 dBm (typ.).
  • Phasenrauschen: <-102 dBc/Hz (typ.).
  • Pegelmessunsicherheit: <1,0 dB.
  • Modelle -TG mit 3,0/4,5  GHz Tracking-Generator.
  • Min. RBW 10 Hz, optional 1 Hz.
  • 10 MHz, optional 25 or 40 MHz Echtzeit-Analyse-Bandbreite.
  • POI 9,3 µs, optional 7,82 oder 7,45 µs.
  • Verschiedene Mess-Betriebsarten.
  • Verschiedene erweiterte Mess-Funktionen.
  • EMI-Messung und Quasi-Peak-Detector (Option).
  • Vektorielle Netzwerk-Analyse-Funktion (VNA, Option) - S11, S21 und DTF/Distance to Fault, 100 kHz bis 1,5/4,5/3,0 GHz.
  • Mehrfache Trigger-Arten und Trigger-Masken.
  • Dichte, Spektrogramm und andere Darstellungsarten.
  • PC-Software Optionen.
  • 10,1"/25,7 cm kapazitiver Multi-Touch-Screen, unterstützt Touch-Gesten.
  • USB, LAN, HDMI und andere Schnittstellen.

Modell-Übersicht

ModellTouch-ScreenGPSARTSAEMIVNATracking generatorSchnittstellen
RSA3030ja9 kHz...3,0 GHz (min. RBW 10 Hz (optional 1 Hz), DANL <-161 dBm (typ.), VSWR <1,6 (nom.))10 MHz Echtzeit-Analyse-Bandbreite Standard, optional 25 oder 40 MHz. POI 9,3 µs (optional 7,82 oder 7,45 µs)ja--USB (4x Host, 1x Device), Ethernet/LAN/LXI, HDMI
RSA3030-TG-ja
RSA3030Nja-
RSA3045ja9 kHz...4,5 GHz (min. RBW 10 Hz (optional 1 Hz), DANL <-161 dBm (typ.), VSWR <1,6/<1,8 (nom.))10 MHz Echtzeit-Analyse-Bandbreite Standard, optional 25 oder 40 MHz. POI 9,3 µs (optional 7,82 oder 7,45 µs)ja--USB (4x Host, 1x Device), Ethernet/LAN/LXI, HDMI
RSA3045-TG-ja
RSA3045Nja-
RSA3015Nja9 kHz...1,5 GHz (min. RBW 10 Hz (optional 1 Hz), DANL <-161 dBm (typ.), VSWR <1,6/<1,8 (nom.))10 MHz Echtzeit-Analyse-Bandbreite Standard, optional 25 oder 40 MHz. POI 9,3 µs (optional 7,82 oder 7,45 µs)jajajaUSB (4x Host, 1x Device), Ethernet/LAN/LXI, HDMI

Lieferumfang: RSA 3015, 3030 oder 3045 in einer der Versionen, Power-Kabel, gedruckter Quick Guide.
