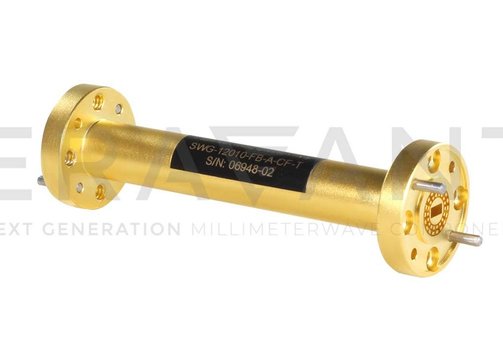

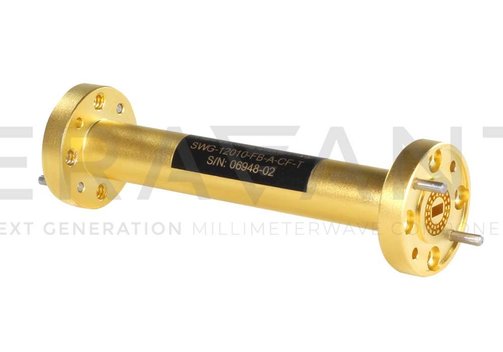

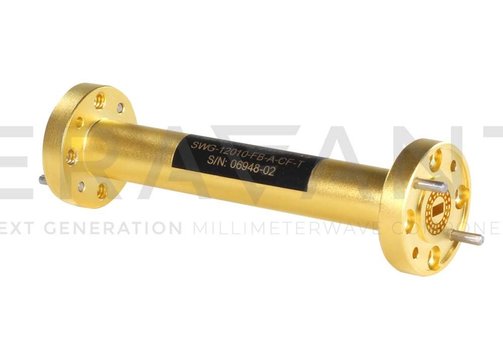

WR-0x Proxi-Flansch, gerades Hohlleiterprofil
WR-05, WR-06, WR-08, WR-10, WR-12, WR-15 kontaktloser Flansch
- Frequenzbereiche bis 220 GHz.
- Kontaktlose Verbindung.
- Robuste Hohlleiterkonfiguration.
- Niedrige Einfügungsdämpfung.
- Hohe Rückflussdämpfung.
- Anwendungen:
Test-Instrumentierung.
Automatischer Testaufbau.
Serienproduktionstests für mm-Wellenanwendungen.
Modell-Übersicht
| Modell | WR-05 | WR-06 | WR-08 | WR-10 | WR-12 | WR-15 |
| STQ-WG-05025-FB-CF | STQ-WG-06025-FB-CF | STQ-WG-08025-FB-CF | STQ-WG-10025-FB-CF | STQ-WG-12025-FB-CF | STQ-WG-15025-FB-CF | |
| Frequenzbereich | 140...220 GHz | 110...170 GHz | 90...140 GHz | 75...110 GHz | 60...90 GHz | 50...75 GHz |
| Einfügungsdämpfung (typ.) | 4,5 dB | 3,0 dB | 1,0 dB | 1,2 dB | 1,0 dB | 1,0 dB |
| Rückflussdämpfung (typ.) | 25 dB | 25 dB | 30 dB | 35 dB | 30 dB | 30 dB |
| Belastbarkeit | 10 W (CW) | 10 W (CW) | 10 W (CW) | 10 W (CW) | 10 W (CW) | 10 W (CW) |
| Hohlleitergröße | WR-05 Hohlleiter mit UG-387/U-M Anticockingflansch | WR-06 Hohlleiter mit UG-387/U-M Anticockingflansch | WR-08 Hohlleiter mit UG-387/U-M Anticockingflansch | WR-10 Hohlleiter mit UG-387/U-M Anticockingflansch | WR-12 Hohlleiter mit UG-387/U Anticockingflansch | WR-15 Hohlleiter mit UG-385/U Anticockingflansch |
| Einbaulänge | 63,5 mm | 63,5 mm | 63,5 mm | 3,5 mm | 63,5 mm | 63,5 mm |
| Flanschmaterial | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) |
| Hohlleitermaterial | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) | Beryllium-Kupfer (BeCu) |
| Oberfläche | vergoldet | vergoldet | vergoldet | vergoldet | vergoldet | vergoldet |
| Gewicht | 20 g | 20 g | 20 g | 20 g | 20 g | 20 g |
| Umriss | WG-FG-A-CF | WG-FG-A-CF | WG-FF-A-CF | WG-FW-A-CF | WG-FE-A-CF | WG-FV-A-CF |

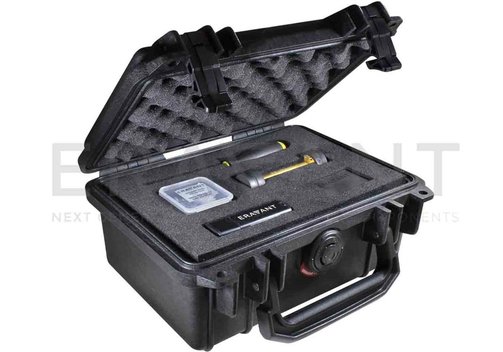

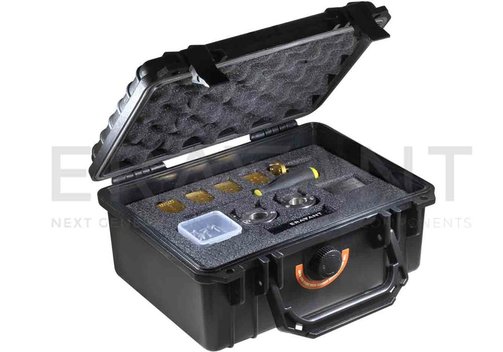

Lieferumfang: WR-0x, 10x Hohlleiterschrauben (3/32 Sechskant), 1x kontaktloser Flansch, 1 Hohlleiterschraubendreher (3/32 Sechskant), 1x USB-Stick, 1x schwarzer Testkoffer.
