Copper Mountain R-Serie 1-Port VNA/Kabel- und Antennen-Analysatoren

Neu
Copper Mountain R-Serie 1-Port VNA/Kabel- und Antennen-Analysatoren
weitere Bilder:
Preis
ab 3.440,00*
ab € 4.093,60 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung
» PDF-Datenblatt, Specs:

Vorteile

  • Extrem kompakt mit reduziertem Formfaktor und USB-Schnittstelle.
  • Bis zu 100.001 Messpunkte pro Sweep
  • Speziell für Freiraummessungen wie Antennen, lange Kabel, Distance to Fault (DTF) und Materialtests usw.

Copper Mountain R-Serie 1-Port VNA/Kabel- und Antennen-Analysatoren

Die 1-Port-VNA (vektorielle Netzwerk-Analysatoren, Kabel- und Antennen-Analysatoren) der Copper Mountain Technologies R-Serie sind extrem kompakte Geräte mit einer starken Leistung auf Labor-Niveau. Die Analysatoren können direkt an die Antenne oder ein anderes DUT (Device under Test/Prüfling) angeschlossen werden, ohne dass ein Testkabel erforderlich ist. Dadurch werden kabelbedingte Messunsicherheiten eliminiert. Das Ergebnis ist eine äußerst zuverlässige Leistung und Kalibrier-Stabilität.

Die VNA der R-Serie umfassen ein HF-Messmodul und die R-Applikations-Software (je nach Variante optionales Zubehör), die unter Windows oder Linux auf einem PC, Laptop, Tablet oder x86-Board-Computer läuft. Der Computer wird über eine USB-Schnittstelle mit der Mess-Hardware verbunden ist. Die R-Software kann auf mehreren Computern installiert werden, die sich die Nutzung des Analysator-Messmoduls teilen.

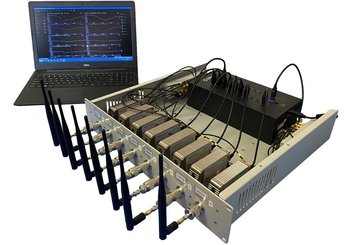

Die Netzwerk-Analysatoren der R-Serie können im Feld, im Labor und in der Produktionsprüfung eingesetzt werden. Die VNAs können über ein Fertigungstest-Plugin in ein Produktions-Testsystem integriert werden. Sie werden über eine USB-Verbindung zu einem externen PC oder ein externes 5-V-Ladegerät mit Strom versorgt und betrieben.

  • Kompakte 1-Port VNA, Kabel-/Antennen-Analysatoren, Reflektometer.
  • Frequenzbereich 1 MHz bis 6 GHz, 18 GHz oder 18 GHz.
  • Gemessene Parameter S11 als logarithmische Magnitude, DTF, Smith und andere.
  • Sweep-Typen: Lineare Frequenz, logarithmische Frequenz, Segment.
  • Impedanz 50 Ω.

Anwendungen

Die Kabel- und Antennen-Analysatoren (Reflektometer) der Copper Mountain Technologies R-Serie können für Antennen und Antennen-Zuleitungen im Feld sowie für Labor- und Produktionstests in einer Vielzahl von Industrien eingesetzt werden, einschließlich der Entwicklung und Produktion verschiedener IoT-Hardware-Komponenten, Material-Prüfung, medizinische Geräte, Luft- und Raumfahrt-Anwendungen usw.

Modell-Übersicht

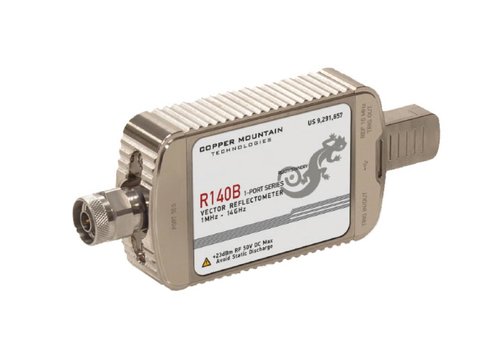

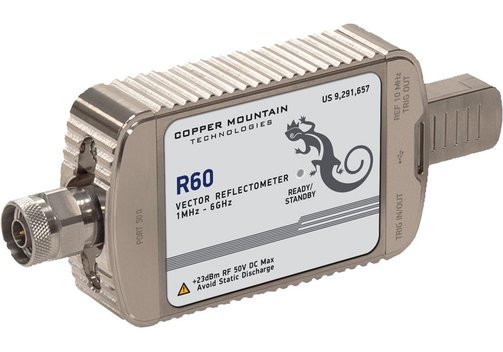

ModellR60R140R180
Typ1-Port 6 GHz Analysator1-Port 14 GHz Analysator1-Port 18 GHz Analysator
Frequenzbereich1 MHz...6 GHz85 MHz...14 GHz1 MHz...18 GHz
Gemessene ParameterS11 als log. Magnitude, DTF, Smith und andereS11 als log. Magnitude, DTF, Smith und andereS11 als log. Magnitude, DTF, Smith und andere
Sweep-TypenLineare Frequenz, log. Frequenz, SegmentLineare Frequenz, log. Frequenz, SegmentLineare Frequenz, log. Frequenz, Segment
Effektive Direktivität1 MHz...6 GHz: 46 dB85 MHz...4,8 GHz: 45 dB
4,8...14 GHz: 42 dB
1 MHz...18 GHz: 42 dB
Messzeit pro Punkt100 µs200 µs100 µs
Messpunkte pro Sweep2...100.0012...100.0012...100.001
Zeit-Domain mit Gatingstandardstandardstandard
Empfohlenes Zubehör (optional)Autom. Kal.-Modul ACM2506
Kal.-Kit N611, N612, S911T
Adapter NF-SF, NF50, NF-SM
Schlüssel TW-S, TW-N
Autom. Kal.-Modul ACM2520
Kal.-Kit S2611, N1801
Adapter NF-SF, NF50, NF-SM
Schlüssel TW-S, TW-N
Autom. Kal.-Modul ACM2520
Kal.-Kit S2611, N1801
Adapter NF-SF, NF50, NF-SM
Schlüssel TW-S, TW-N

Die VNA und ACM werden mit Werkskalibrierungs-Zertifikaten geliefert, die keine Daten enthalten. Die Zusatzoption für ISO17025/Z540-1 akkreditierte, rückführbare Kalibrier-Zertifikate und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.

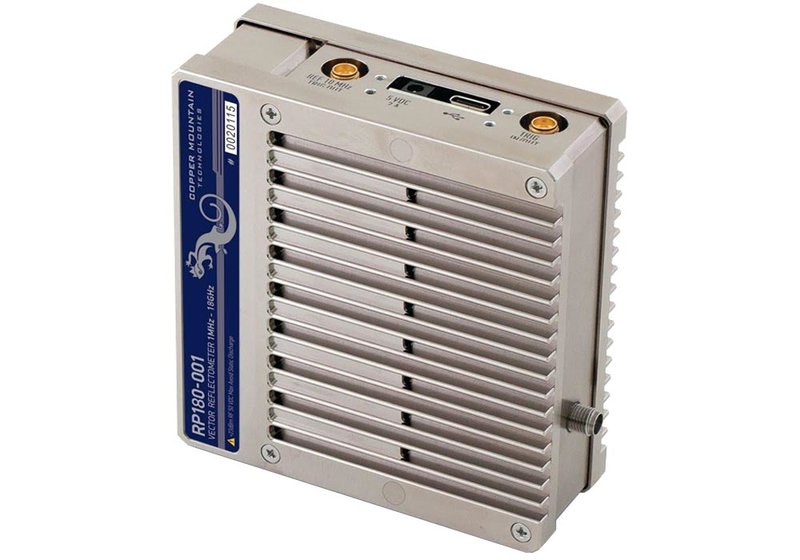

Der R180 1-Port-VNA ist auf Anfrage mit einer IP54-Zusatzoption erhältlich: Wie in der internationalen Norm IEC 60529 definiert, klassifiziert die Schutzart de Schutz gegen das Eindringen von festen Gegenständen (einschließlich Körperteilen wie Hände und Finger), Staub, versehentliche Berührung und Wasser in elektrische Gehäuse.

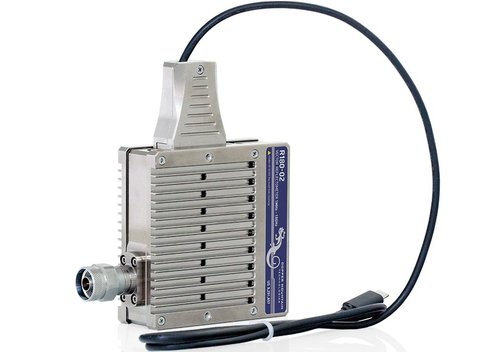

Die Standard-Konfiguration R180-02 hat einen einen N-Typ-Prüfport-Stecker. Andere Steckverbinder sind auf Anfrage erhältlich:

  • R180-01: Typ-N Buchse.
  • R180-02: Typ-N Stecker.
  • R180-11: 3,5 mm Buchse.
  • R180-12: 3,5 mm Stecker.
Zubehör, Optionen
