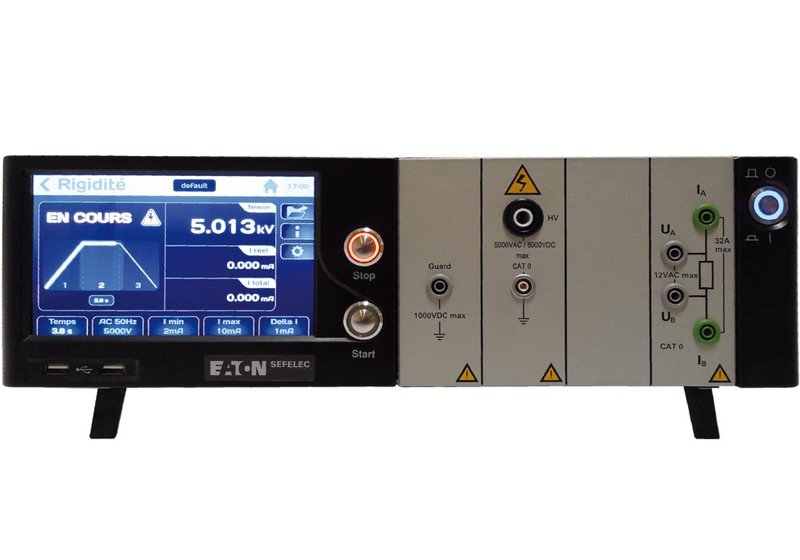

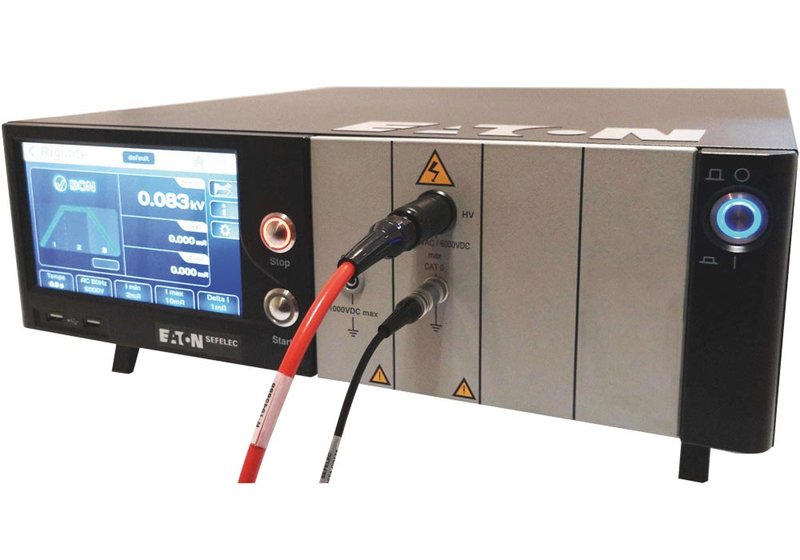

Eaton Sefelec56/506 Serie Tester für Durchschlagfestigkeit, Isolationswiderstand, Erddurchgang

Neu
Eaton Sefelec56/506 Serie Tester für Durchschlagfestigkeit, Isolationswiderstand, Erddurchgang
weitere Bilder:
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung
PDF-Datenblätter, Specs:

Vorteile

  • Je nach Modell Test von Durchschlagfestigkeit, Isolationswiderstand, Erddurchgang.
  • 7"/17,8 cm Touch-Screen und vielfältige Schnittstellen.
  • Volle Konformität mit Sicherheitsnorm IEC 61010-2-034.

Eaton Sefelec56/506 Serie Tester für Durchschlagfestigkeit, Isolationswiderstand, Erddurchgang

Die Eaton Sefelec56 und 506 Serie basieren auf ARM-Dual-Core- und DSP-Technologie, wodurch optimale Stabilität und Wiederholbarkeit erreicht wird. Die Serie umfasst die Modelle...

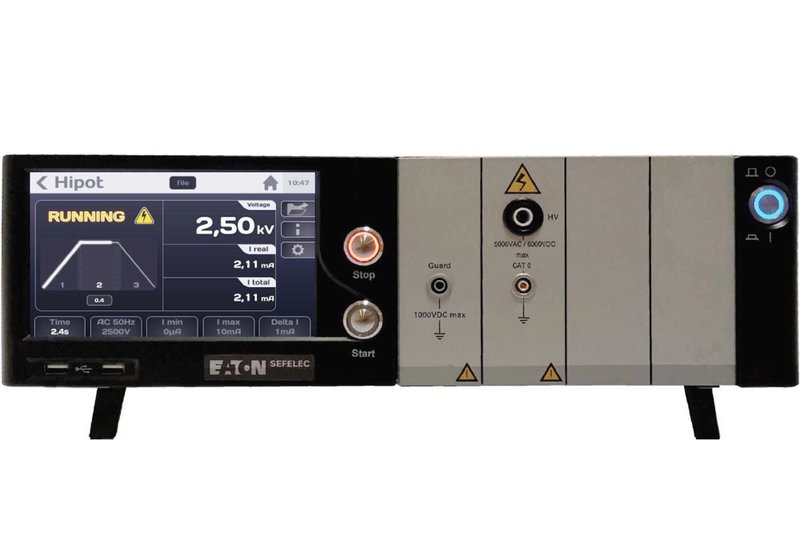

  • Sefelec56H/Sefelec506H: Tester für dielektrische Durchschlagfestigkeit (Hipot-Tester).
  • Sefelec56D/Sefelec506D: Dielektrik-Meter (Kombination Hipot- und Isolations-Tester).

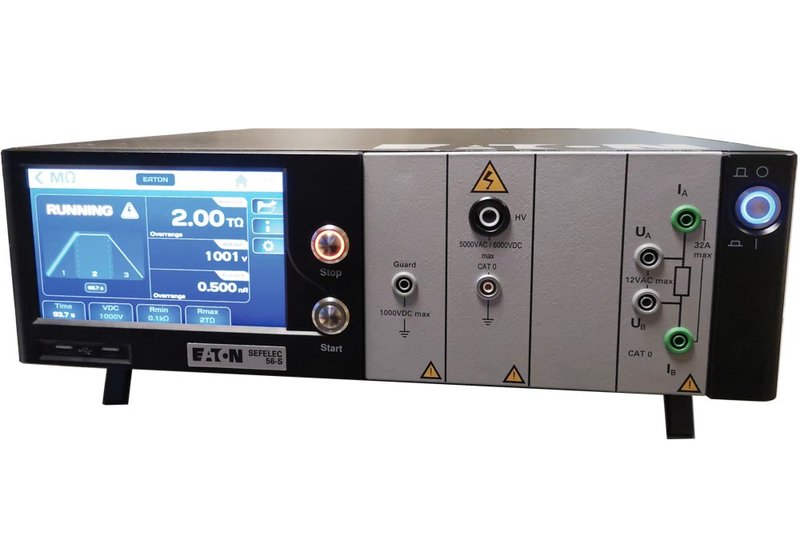

  • Sefelec56S/Sefelec505S: Elektrische Sicherheits-Tester (Kombination Hipot-, Isolations-Tester/Megaohm-Meter und Erddurchgangs-/Masse-Kontinuitäts-Tester).

Dank ihrer hohen Genauigkeit und Messgeschwindigkeit eignen sich die Geräte zum Beispiel für Qualitäts- oder Eingangskontrolle. Durch den Sequenzmodus sind die Tester einfach zu handhaben und in eine Steuerung oder einen Prüfstand zu integrieren. Mit ihrem 7"/17,8 cm Dual-Touchscreen-TFT sind sie einfach und intuitiv zu bedienen.

  • Durchschlagfestigkeit...
    Sefelec56x bei 5 kVAC 50 VA und 6 kVDC.
    Sefelec506x bei 5 kVAC 500 VA und 6 kVDC.
  • Isolationsmessung bis zu 2 TΩ bei 1000 VDC; einstellbare Spannung von 10 bis 1000 VDC in Schritten von 1 V.
  • Masse-Kontinuität bei 6 V/32 A; Messbereich 0...960 mΩ bei 6 VAC, 0...1,500 Ω at 8 VAC.
  • Programmierbare Testrampen; aufwärts, stetig, abwärts. Mehrrampen-Modus für Hipot-Tests.
  • ARM Dual Core Control und Nand 3D Technologie für erhöhte Genauigkeit, Stabilität und Wiederholbarkeit.
  • DSPs beschleunigen Messungen und Produktionstests.
  • Großer interner Speicher für Konfigurationen und Testergebnisse.
  • SIL2 doppelte Sicherheits-Schleife.
  • Automatische Messbereichs-Auswahl.
  • Volle Konformität mit Sicherheitsnorm IEC 61010-2-034 für Isolations- und Durchschlagfestigkeits-Messgeräte.
  • Sequenz-Modus zur Kombination mehrerer aufeinanderfolgender Tests.
  • 7"/17,8 cm TFT-Multi-Touchscreen, 16 Millionen Farben.

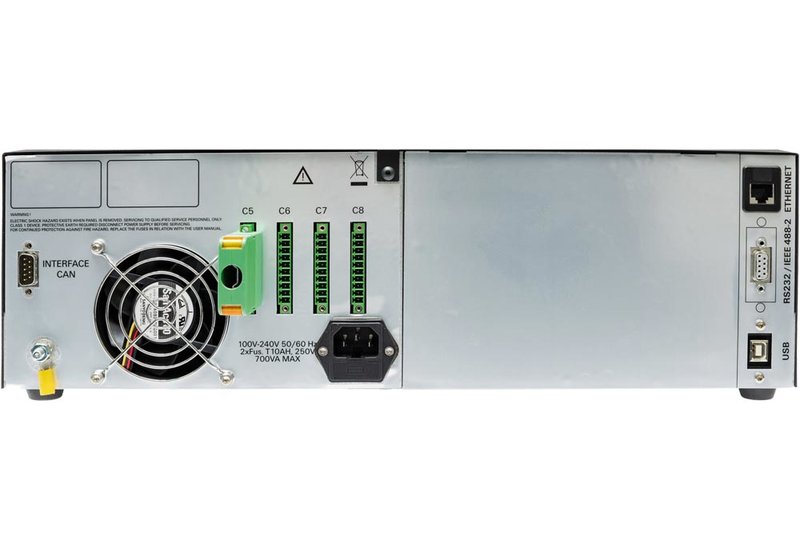

  • Schnittstellen: Ethernet/LAN, RS232, USB, PLC, 0...10 V, CAN, optional GPIB (IEEE48.1/.2).
  • CAN-Bus zur Ansteuerung von Erweiterungs-Modulen (Scannern).
  • Abmessungen (mm) 131 x 440 x 455. Montierbar in 19"-Racks.

Modell-Übersicht

ModellSefelec56HSefelec506HSefelec56DSefelec506DSefelec56SSefelec506SSefelec32CSefelec1000MSefelec1500M
FunktionTest der Durchschlagfestigkeit (Hipot-Tester)Test der Durchschlagfestigkeit und des Isolationswiderstandes (Hipot- und Isolations-Tester)Sicherheitstester, Test der Durchschlagfestigkeit, des Isolationswiderstandes und des Erddurchgangs (Hipot-, Isolations- und Masse-Kontinuitäts-Tester)Sicherheitstester für ErddurchgangTester für Isolationswiderstand/Megaohm-MeterTester für Isolationswiderstand/Teraohm-Meter, Picoampere-Meter
Durchschlagfestigkeit5 kVAC 50 VA und 6 kVDC5 kVAC 500 VA und 6 kVDC5 kVAC 50 VA und 6 kVDC5 kVAC 500 VA und 6 kVDC5 kVAC 50 VA und 6 kVDC5 kVAC 500 VA und 6 kVDC---
Isolationswiderstandsmessung-Bis 2 TΩ bei 1000 VDC; Spannung einstellbar 10...1000 VDC in 1-V-SchrittenBis 2 TΩ bei 1000 VDC; Spannung einstellbar 10...1000 VDC in 1-V-Schritten-Bis 200 GΩ bei 1000 VDC (optional 2 TΩ); Spannung einstellbar 20...1000 VDC in 1-V-SchrittenBis 2000 TΩ bei 1...1500 VDC; bis 100 kV Messspannung mit externer DC-Quelle
Picoampere-Meter----- 20,00 pA...20,00 mA (500 fA bis 20 mA in 10 Bereichen/automatische oder manuelle Bereichswahl)
Erddurchgang/Masse-Kontinuität--Messstrom einstellbar 5...32 AAC in 0,5-A-Schritten (5...50 AAC mit Option 50A); max. Leerlaufspannung 6 VAC (8 VAC mit Option 50A); Messbereich 0...960 mΩ bei 6 VAC, 0...1,500 Ω bei 8 VACMessstrom einstellbar 5...32 AAC in 0,5-A-Schritten (5...50 AAC mit Option 50A); max. Leerlaufspannung 6 VAC (8 VAC mit Option 50A), Messbereich 0,1...1000,0 mΩ; Auflösung 0,1 mΩ--
Anzeige7"/17,8 cm TFT Multi-Touch-Screen, 16 Millionen Farben
SchnittstellenEthernet/LAN, RS232, USB, PLC, 0...10 V, CAN, optional GPIB (IEEE48.1/.2); CAN-Bus zum Steuern von Erweiterungs-Modulen (Scanner)
Abmessungen (mm)131 x 440 x 455; ca. 21 kg131 x 440 x 455; ca. 18 kg131 x 440 x 455; ca. 27 kg131 x 440 x 455; ca. 27 kg131 x 440 x 455; ca. 15 kg131 x 440 x 455; ca. 15 kg

Meilhaus Electronic ist autorisierter Sefelec/Eaton Distributor
