Vorteile der Siglent SDL1000X-Serie programmierbare elektronische DC-Lasten

  • Elektronische DC-Lasten mit 150 V/30 A und einer Gesamtleistung von bis zu 200 oder 300 W.
  • CC, CV, CR, CP-Betriebsarten* und OCP, OVP, OPP, OTP**.
  • 4-Draht SENSE-Kompensation.

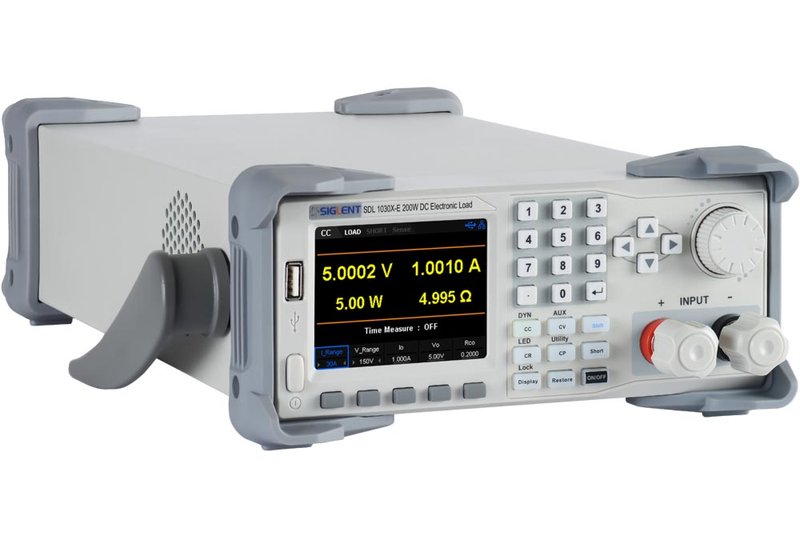

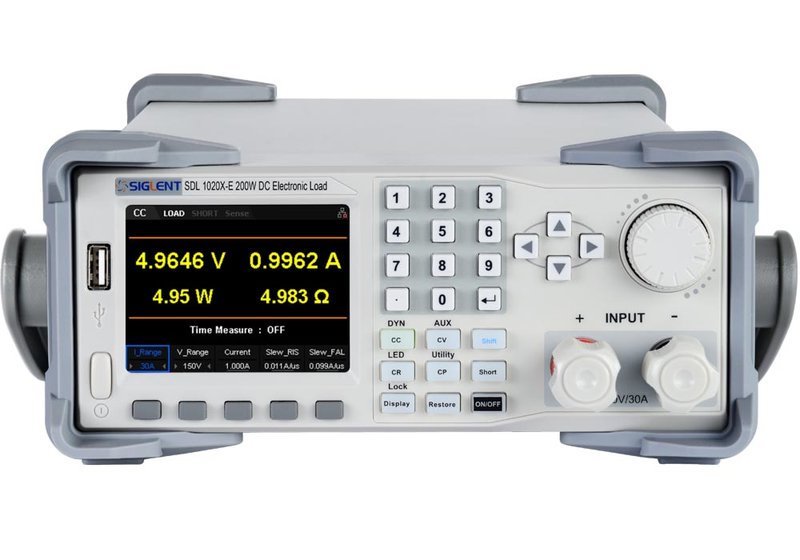

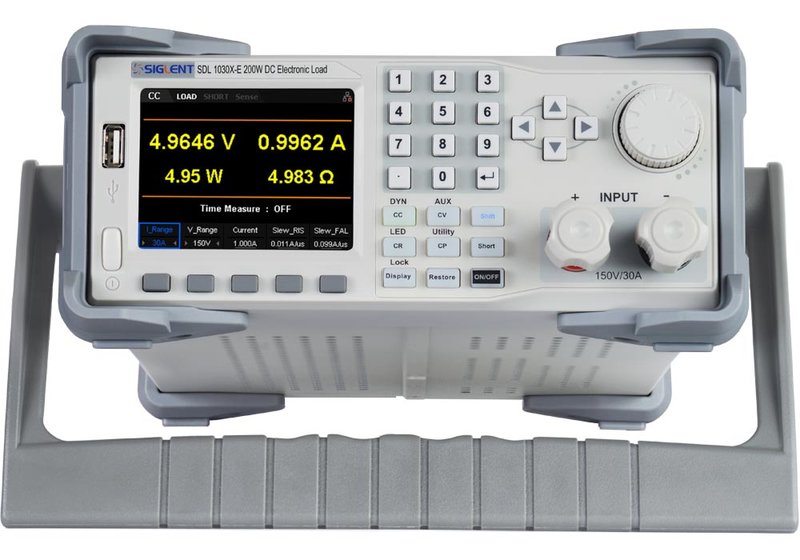

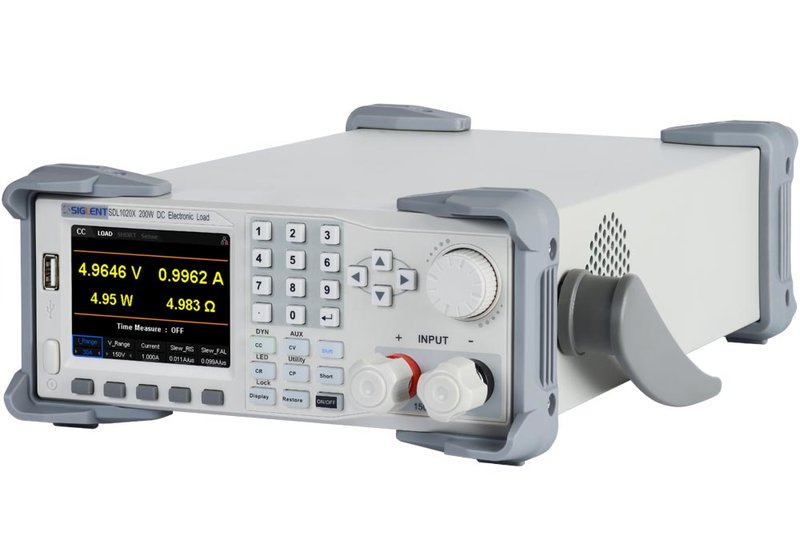

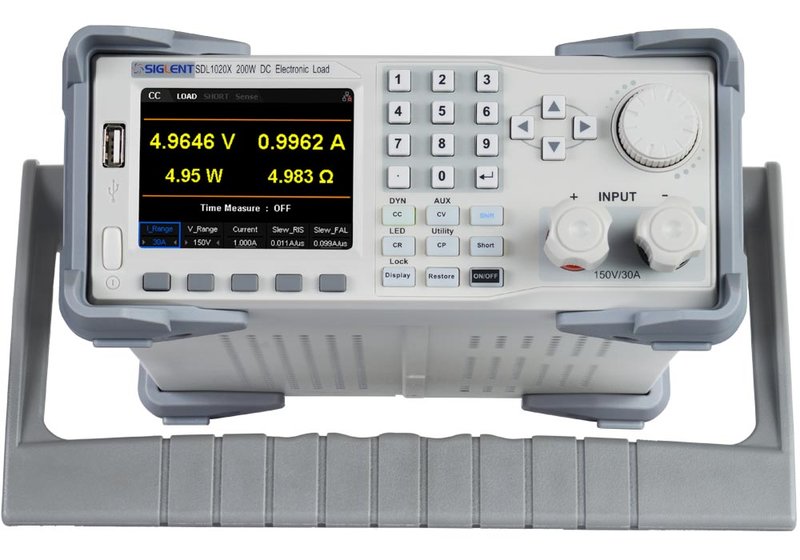

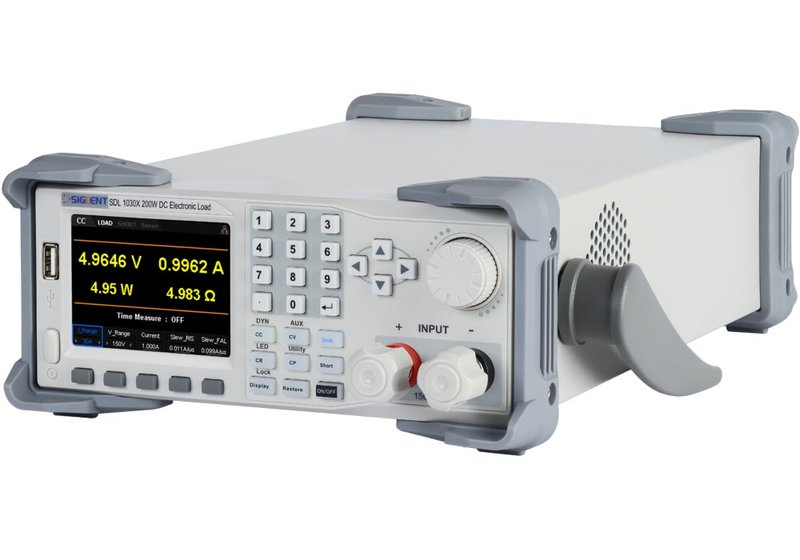

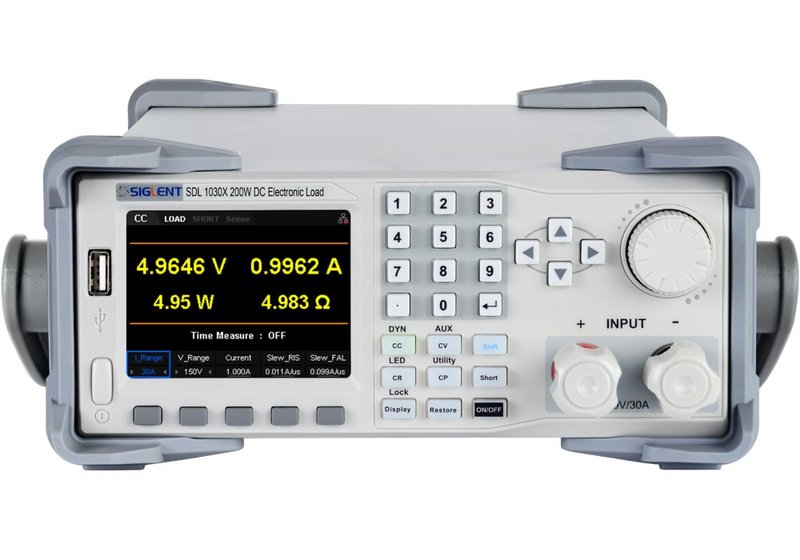

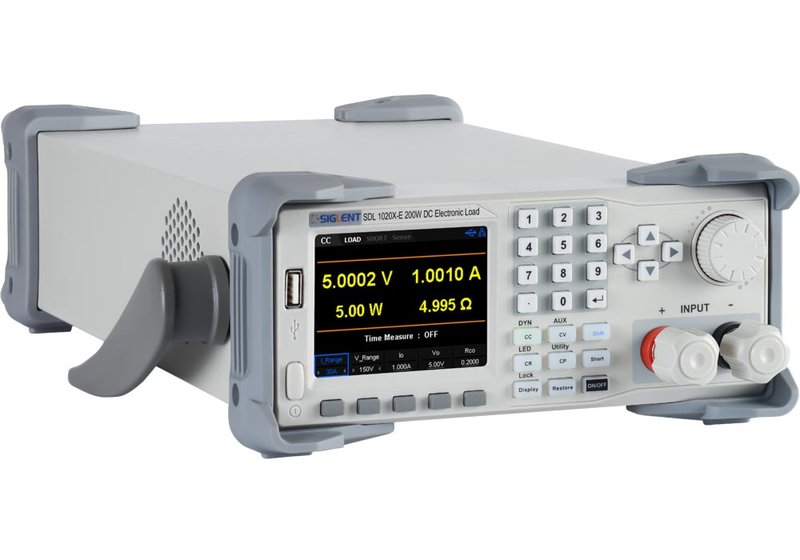

Siglent SDL1020X, SDL1030X(-E) programmierbare DC-Lasten bis 300 W

Die Siglent SDL1000X(-E) Serie umfasst 1-Kanal programmierbare elektronische DC-Lasten mit einem übersichtlichen TFT-LCD-Display, einer benutzerfreundlichen Oberfläche und hervorragenden Leistungsdaten. Alle Modelle haben einen Eingangsbereich von 150 V/30 A, die SDL1020X(-E) mit einer Gesamtleistung von 200 W und die SDL1030X(-E) Modelle von 300 W. Die minimale Messauflösung der SDL1000X-Versionen beträgt 0,1 mV/0,1 mA und die der SDL1000X-E Serie 1 mV/1 mA, mit einstellbaren Strom-Anstiegszeiten von 0,001 A/µs bis 2,5 A/µs. Für die Fernsteuerung mit dem PC ist die SDL1000X-Serie mit RS232/USB/LAN-Schnittstellen ausgestattet. Die SDL1000X Serie bietet Stabilität über einen weiten Anwendungsbereich und kann alle Arten von Testanforderungen erfüllen, unter anderem für Stromversorgung, Batterie-/Handheld-Design, Industrie, LED-Beleuchtung, Automobilelektronik, Luft- und Raumfahrt.

  • 1 Kanal elektronische DC-Lasten.
  • SDL1020X: 150 V/30 A, Gesamtleistung bis zu 200 W.
    SDL1030X: 150 V/30 A, Gesamtleistung bis zu 300 W.
  • 4 statische Modi/Dynamikmodus: CC/CV/CR/CR/CP*.
    CC-Dynamikmodus: Kontinuierlich, gepulst, umgeschaltet. 25 kHz.
    CP-Dynamikmodus: 12,5 kHz.
    CV-Dynamikmodus: 0,5 Hz.
  • Messgeschwindigkeit von Spannung und Strom bis zu 500 kHz.
  • Einstellbarer Stromanstiegszeitbereich 0,001 A/µs...2,5 A/µs.
  • Min. Rückleseauflösung 0,1 mV, 0,1 mA.
  • Kurzschluss-, Batterietest, CR-LED-Modus und werkseitige Testfunktionen.
  • 4-Draht SENSE-Kompensations-Funktion.
  • Die Listenfunktion unterstützt die Bearbeitung von bis zu 100 Schritten.
  • Die Programmfunktion unterstützt 50 Gruppen von Schritten.
  • OCP, OVP, OPP, OTP und LRV-Schutz**.
  • Externe analoge Steuerung.
  • Spannungs-, Strom- und Spannungsüberwachung über 0...10 V.
  • 3,5"/8,9 cm TFT-LCD-Display, gleichzeitige Anzeige mehrerer Parameter und Zustände.

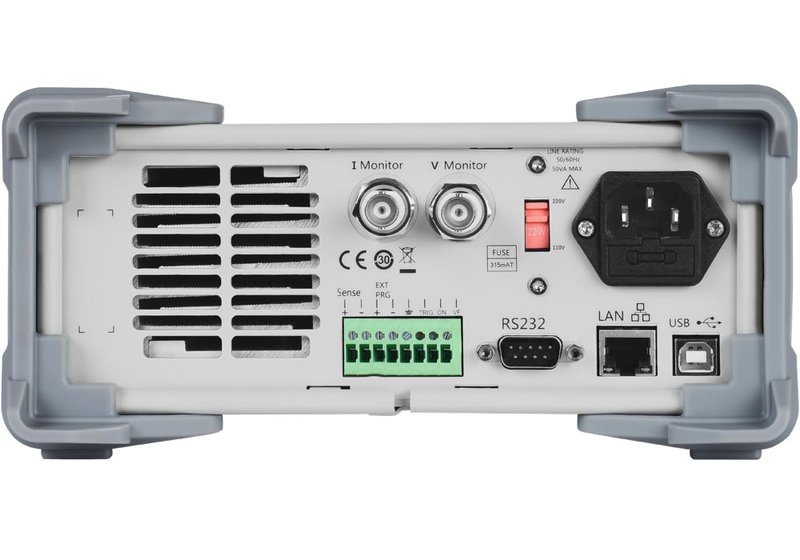

  • Eingebaute RS232/USB/LAN-Kommunikationsschnittstellen, optional USB-zu-GPIB-Modul.
  • Wellenform-Trenddiagramm und einfach zu bedienende Dateiablage- und Anruffunktionen.
  • Inklusive PC-Software. Unterstützt SCPI, LabVIEW-Treiber.

Modell-Übersicht

ModellSDL1020XSDL1020X-ESDL1030XSDL1030X-E
Kanäle11
Eingangsspannung0...150 V0...150 V
Eingangsstrom0...5 A, 0...30 A0...5 A, 0...30 A
Eingangsleistung200 W300 W
Dynamikmodus Frequenz25 kHz (CC), 12,5 kHz (CP)25 kHz (CC), 12,5 kHz (CP)
Stromanstiegszeitbereich0,001 A/µs...0,5/2,5 A/µs0,001 A/µs...0,5/2,5 A/µs
Min. Rückleseauflösung0,1 mV, 0,1 mA1 mV, 1 mA0,1 mV, 0,1 mA1 mV, 1 mA
Statikmodi/DynamikmodusCC, CV, CR, CP*CC, CV, CR, CR, CP*
SchutzbereichOPP (210 W), OCP, OVP, OTP (85°C)**OPP (310 W), OCP, OVP, OTP (95°C)**
SchnittstellenRS232, USB, Ethernet/LAN, optional USB-zu-GPIBRS232, USB, Ethernet/LAN, optional USB-zu-GPIB
Anzeige3,5"/8,9 cm TFT LCD3,5"/8,9 cm TFT LCD LCD
Abmessung (mm)256 x 115 x 410; 5,8 kg256 x 115 x 410; 5,8 kg

* Konstant-Strom, -Spannung, -Widerstand, -Leistung.
** Überleistungs-, Überstrom-, Überspannungs-, Übertemperatur-Schutz, LRC/Reverse Voltage Protection.

Lieferumfang: Last SDL 1020X, 1020X-E, 1030X oder 1030X-E, Quick-Start, Netzkabel, USB-Kabel, Kalibrier-Zertifikat.
