Siglent SDS800X HD Serie 12bit Oszilloskope bis 200MHz

Vorteile der SDS800X HD Serie 2/4-Kanal 2 GS/s DSOs und MSOs

• Hohe 12-bit-Auflösung, hohe Genauigkeit und niedriges Grundrauschen von 70 µV_eff.
• 2 oder 4 analoge Kanäle, 16 digitale Kanäle mit MSO-Option, ARB-Generatorausgang als Option.
• Touch-Display, USB- und LAN/Ethernet-Schnittstellen.

Siglent SDS800X HD Serie 12 bit Oszilloskope bis zu 200 MHz

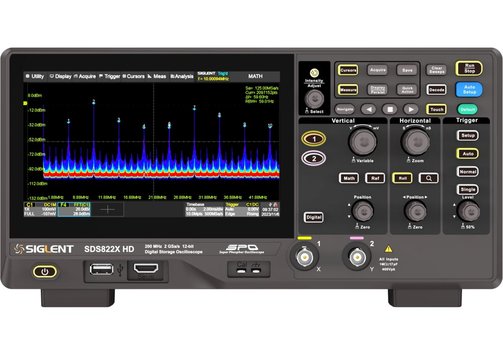

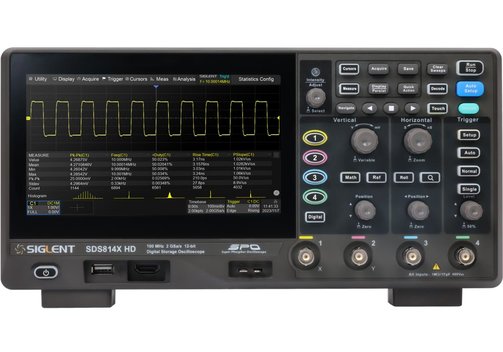

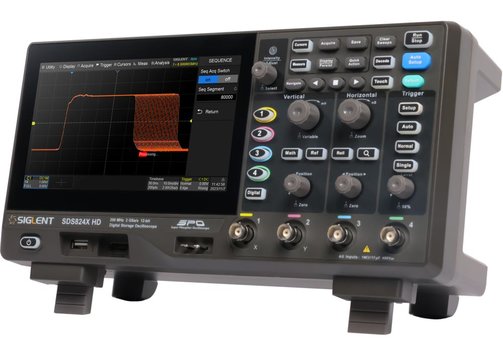

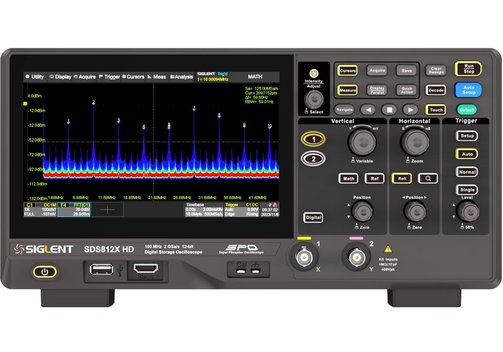

Siglent SDS802X HD, SDS804X HD, SDS812X HD, SDS814X HD, SDS822X HD, SDS824X HD hochauflösende Oszilloskope

Die Geräte der Siglent SDS800X HD-Serie sind hochauflösende digitale 12-bit-Oszilloskope. Sie bieten ein ausgezeichnetes Rauschverhalten und eine hervorragende vertikale Messgenauigkeit. Die maximale Bandbreite beträgt 70, 100 oder 200 MHz, die Abtastrate reicht bis 2 GS/s. Die SDS800X HD Oszilloskope haben 2 oder 4 analoge Kanäle und 16 digitale Kanäle (MSO-Option - Softwarelizenz und zusätzliche Logik-Tastköpfe erforderlich). Die Oszilloskope sind mit einem kapazitiven 7"/17,8 cm Touch-Display einfach zu bedienen.

• 2 oder 4 analoge Kanäle, 16 zusätzliche digitale/Logik-Kanäle mit MSO-Option (Softwarelizenz und Logiktastköpfe erforderlich).
• Analogkanal-Bandbreite bis 70, 100 oder 200 MHz; Echtzeit-Abtastrate bis 2 GS/s.
• Vertikale Auflösung 12 bit.
• Geringes Grundrauschen, bis 70 µV_eff bei voller 200-MHz-Bandbreite.
• SPO-Technologie:
  • Signal-Erfassungsrate bis 500.000 Wfm/s (Sequenzmodus), 120.000 Wfm/s (Normalmodus).
  • Unterstützt 256 Helligkeits- und Farbtemperaturstufen der Signalanzeige.
  • Speichertiefe bis 100 Mpts.
• Digitaler Trigger mit hoher Empfindlichkeit und geringem Trigger-Jitter.
• Serieller Bus-Trigger und Dekodierung, unterstützte Protokolle: Standard I2C, SPI, UART, CAN, LIN.
• Segmentierter Erfassungsmodus (Sequenz: Die maximale Speichertiefe kann in 80.000 gleiche Segmente unterteilt werden, je nach den vom Benutzer festgelegten Triggerbedingungen; sehr geringe Totzeit.
• Im History-Modus können bis 80.000 Signal-Frames aufgezeichnet werden.
• Automatische und erweiterte Messfunktionen: Messstatistiken, Gating-Messung, mathematische Messung, Verlaufsmessung, Ref.-Messung, Histogramm- und Trenddiagramm-Statistiken, 4 unabhängige Signal-Operationen, 2M-Punkt-FFT, mehr als 20 Arten von häufig verwendeten Zeitbereichs-Operationen.

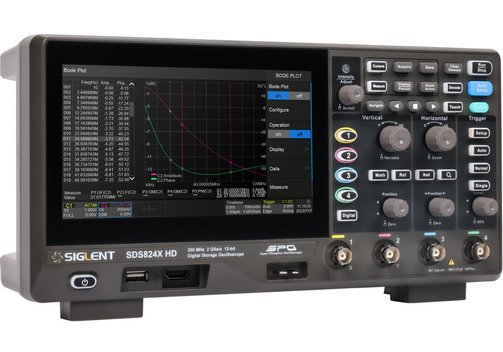

• Mehrere erweiterte Datenanalyse- und -verarbeitungsfunktionen: Suche und Navigation, Hochgeschwindigkeits-Maskentest, Bode-Plot, Leistungsanalyse (Option), Zähler usw.
• Optionaler 25 MHz Arbiträr-Signalgenerator.
• Kapazitives 7"/17,8 cm Touch-Display.
• USB 2.0 Host und Device, LAN/Ethernet.
• Unterstützt externe Maus- und Tastaturbedienung; integrierte WebServer-Unterstützung, Steuerung des Geräts über eine Webseite; unterstützt NTP (Network Time Protocol). Unterstützt umfangreiche SCPI-Fernsteuerbefehle.

Modell-Übersicht

Verfügbare Optionen und Zubehör

Modell-Übersicht - Siglent 12-bit-Oszilloskope

Lange Zeit waren 8-bit-A/D-Wandler in handelsüblichen Oszilloskopen der Standard. Doch inzwischen geht der Trend eindeutig zu einer höheren Auflösung von 12 bit.
Mit der HD-Serie folgt Siglent diesem Trend nach der Highend-/A-Serie SDS7000A nun auch mit der Performance-/X-Serie: Fortschrittliche 12-bit-Technik zum attraktiven Preis.
