Siglent SSG6000A Serie Mikrowellen-Analog-Signalgeneratoren bis 40GHz
Vorteile der SSG6000A-Serie HF-Signalgeneratoren mit typ. Phasenrauschen -135 dBc/Hz
- Frequenzbereiche von 100 kHz bis 13,6 GHz, 20 GHz oder 40 GHz.
- Sehr guter Phasenrauschwert von typ. -135 dBc/Hz (bei 1 GHz, Offset 20 kHz).
- Präziser OCXO-Referenzstandard.
SSG6000A Serie Mikrowellen-Analog-Signalgeneratoren bis 40 GHz

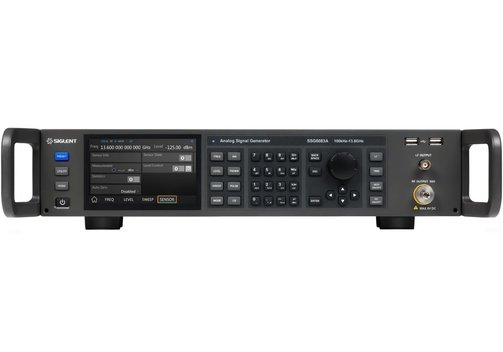

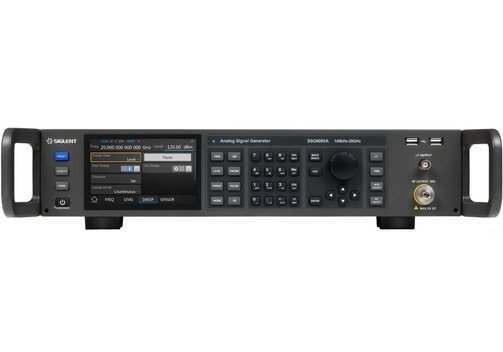

Modelle Siglent SSG6083A, SSG6085A, SSG6087A kompakte analoge HF-Signal-Generatoren
Die Siglent Mikrowellen-Signalgeneratoren SSG6083A, SSG6085A und SSG6087A haben einen Ausgangsfrequenzbereich von 100 kHz bis 13,6 GHz (upgradebar auf 20 GHz), 20 GHz oder 40 GHz. Sie bieten einen sehr guten Phasenrauschwert von typ. -135 dBc/Hz (bei 1 GHz, Offset 20 kHz). Die Geräte unterstützen AM (Standard) und Pulsmodulation (Option), Pulssequenz-Generator (Option), Leistungsmesser-Steuerung und andere Funktionen. Ein OCXO-Referenz-Hardwaremodul ist Standard und gewährleistet eine hochpräzise und hochstabile Signalausgabe. Die Signalgeneratoren sind für Kommunikation, Luft- und Raumfahrt, nationale Verteidigung und andere Bereiche sowie für verschiedene Anwendungsszenarien wie F&E und Produktion konzipiert.
- Frequenz bis zu 13,6 GHz (aufrüstbar auf 20 GHz), 20 GHz oder 40 GHz.
- Auflösung der Frequenzeinstellung 0,01 Hz.
- Pegeleinstellbereich: -130...+24 dBm.
- Phasenrauschen: -135 dBc/Hz bei 1 GHz, 20 kHz Offset (typ.).
- Pegelabweichung ≤0,7 dB (typ.).
- AM-Analogmodulation (Standard) mit interner, externer oder interner + externer Quelle.
Pulsmodulation optional. - Einzelimpuls-, Doppelimpuls- und Impulsfolgengenerator (Option).
- Mit dem Leistungsmesser-Kontrollkit kann der Leistungsmesser einfach zur Leistungsmessung, Steuerung der Ausgangsleistung und Korrektur der Leitungsverluste verwendet werden.
- Kapazitiver 5"/12,7 cm TFT-Touchscreen, Maus und Tastatur unterstützt.
- Standard-Schnittstellen: USB Host und Device, LAN/Ethernet, optional USB-zu-GPIB.
- Fernsteuerung über Webbrowser auf PC und mobilen Endgeräten.
Modell-übersicht
| Model | SSG6083A | SSG6085A | SSG6087A |
| Frequenzbereich | CW-Modus 100 kHz...13,6 GHz (aufrüstbar auf 20 GHz mit Option SSG6080A-F85) | CW-Betrieb 100 kHz...20 GHz | CW-Betrieb 100 kHz...40 GHz |
| Frequenzauflösung | 0,01 Hz | ||
| Pegeleinstellbereich | -130...+24 dBm | ||
| Pegelfehler/Genauigkeit | ≤0,7 dB (typ.) | ||
| Amplitudenauflösung | 0,01 dB | ||
| Phasenrauschen | -135 dBc/Hz bei 1 GHz, Offset 20 kHz (typ.) | ||
| Modulationen | Standard: AM; optional: Puls-Modulation (SSG6080A-PU) | ||
| Referenz | OCXO Standard | ||
| Stufenabschwächer | Standard, 0...110 dB | ||
| Impulsgeber | Betriebsarten: Einzelimpuls, Doppelimpuls; Impulsquelle: Intern, extern | ||
| Impulsfolgegenerator | Optional (SSG6080A-PT), 1...2047 Impulse, 1...65535 Wiederholungen pro Impuls, Impuls-Ein/Aus-Zeit-Einstellbereich 20 ns...300 s (10 ns Auflösung) | ||
| Anzeige | 5"/12,7 cm kapazitiver Touchscreen, RGB (800*480) | ||

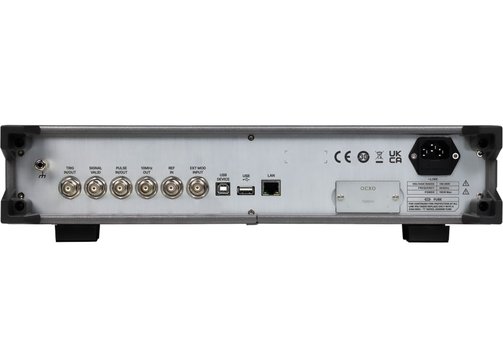

| Anschlüsse | Frontplatte:HF-Ausgang 50 Ω 2,92 mm Stecker. Modulationsgeneratorausgang (LF) 50 Ω BNC-Buchse. Rückseite: TRIG IN/OUT 100 kΩ BNC-Buchse. EXT MOD INPUT hochohmige BNC-Buchse. PULSE IN/OUT hochohmiger Eingang/50 Ω Ausgang BNC-Buchse. 10 MHz IN 50 Ω BNC-Buchse. 10 MHz OUT 50 Ω BNC-Buchse. SIGNAL VALID 50 Ω BNC-Buchse | ||
| Schnittstellen | USB 2.0 Host und Device (USB TMC), LAN/Ethernet (VXI-11, Socket, Telnet), optional USB-to-GPIB | ||
| Abmessungen (mm) | 482 x 104 x 540; 10,4 kg | ||
Lieferumfang: HF-Signalgenerator SSG 6083A, 6085A oder 6087A, Netzkabel, USB-Kabel, Schnellstart, Kalibrierungszertifikat, 2,92-mm-Buchse-zu-Buchse-Adapter.
Optional:
- SSG6080A-PU: Option Puls-Modulation.
- SSG6080A-PT: Option Pulssequenz-Generator.
- SSG6000A-RMK: Rack-Einbau-Kit.
- SSG6080A-F85: Upgrade von 13,6 GHz auf 20 GHz.
