TekBox TBL5000 LISN Serie Netznachbildungen
Staffelpreise
ab €
831,81
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der TekBox TBL5000 LISN Serie Line Impedance Stabilization Networks
- Für die Messung von leitungsgebundenen Interferenzen und Störungen.
- Serie für den Frequenzbereichen 9/10 kHz bis 30 MHz.
- Die ideale Lösung für Pre-Compliance EMV-Test (vorbereitende Konformitätsprüfung) nach CISPR16-1-2 etc.
TekBox TBL5000 LISN Serie Netznachbildungen

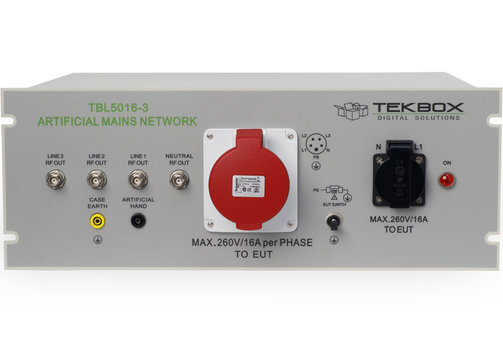

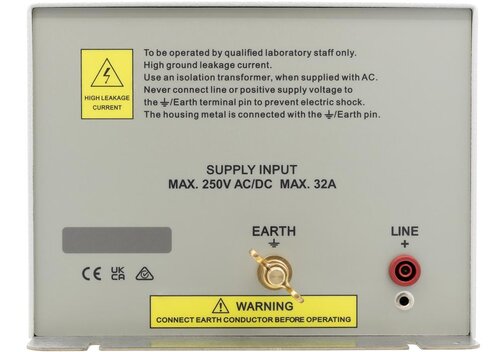

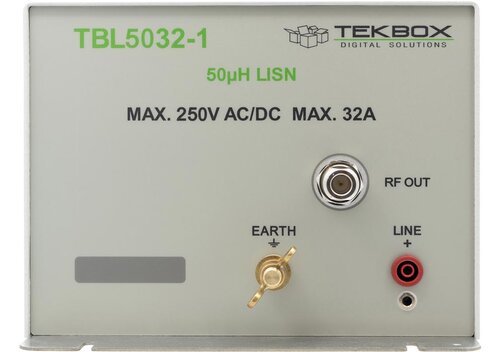

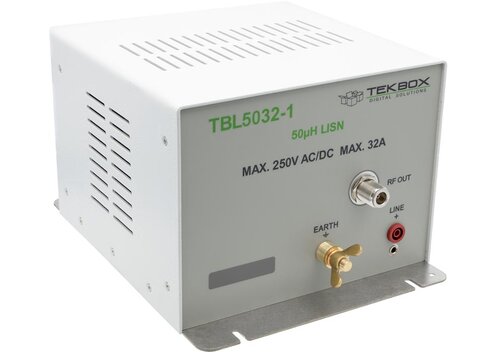

TekBox Modelle TBL5032-1, TBL5008-2B, TBL5008-2C, TBL5016-2B, TBL5016-2C, TBL5016-3, TBL5032-3 30-MHz-LISNs
LISNs zur Messung leitungsgebundener Emissionen auf Stromversorgungsleitungen im Frequenzbereich von 9/10 kHz bis 30 MHz, wie in der Norm CISPR 16-1-2 festgelegt.
Modell-Übersicht
Bitte geben Sie bei der Bestellung den gewünschten länderspezifischen Stecker an: EU, UK, US, AU.

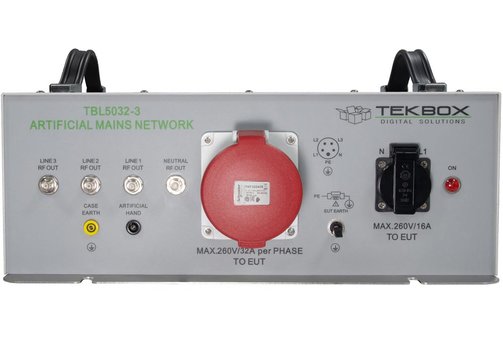

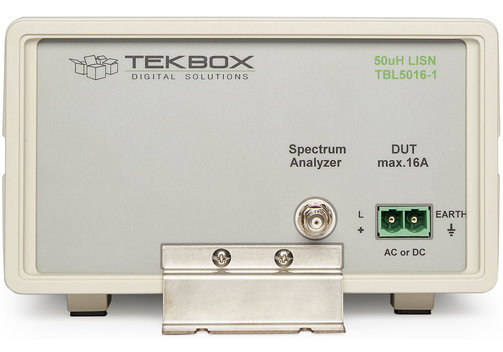

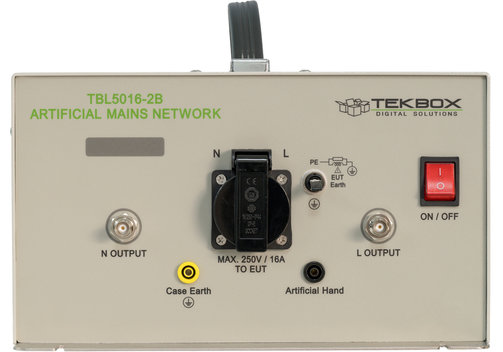

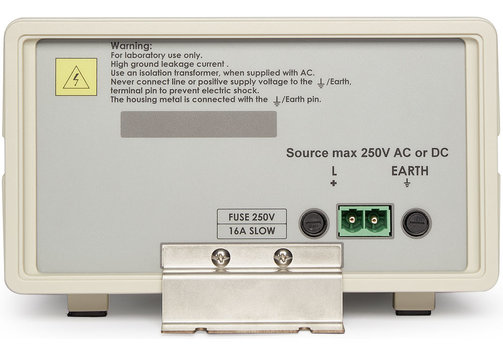

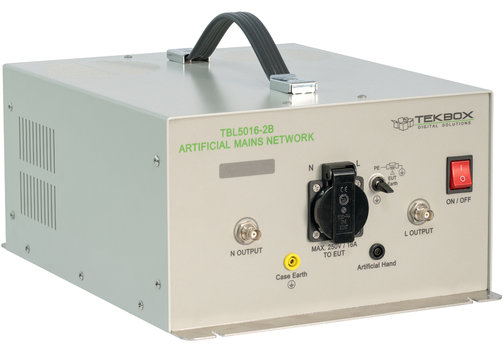

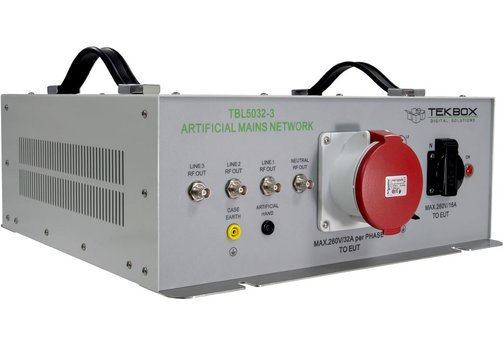

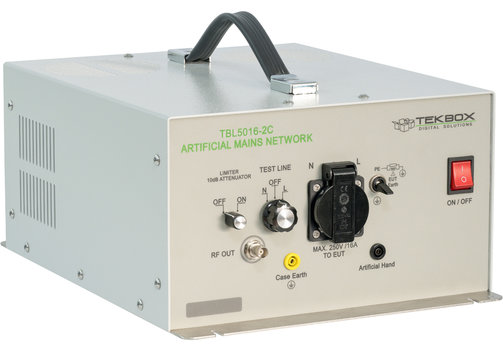

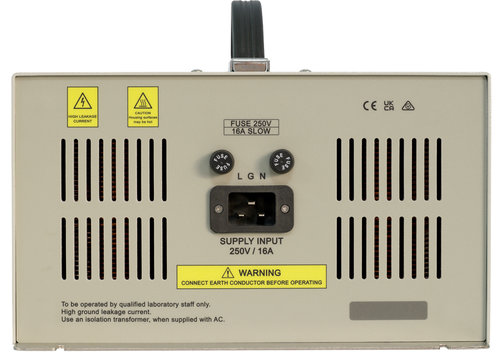

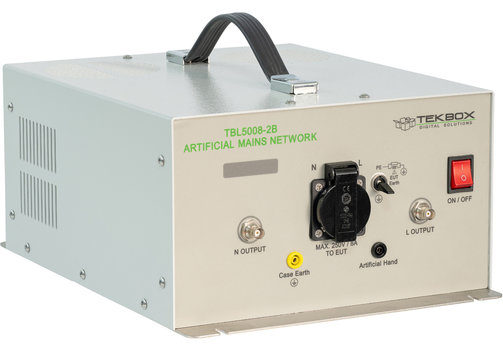

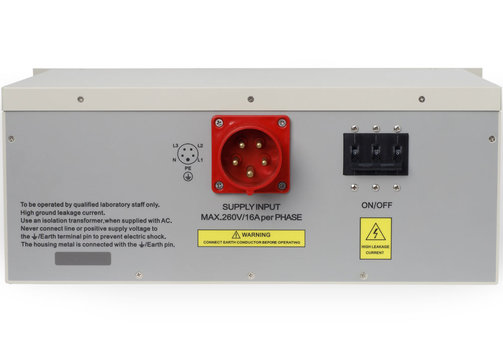

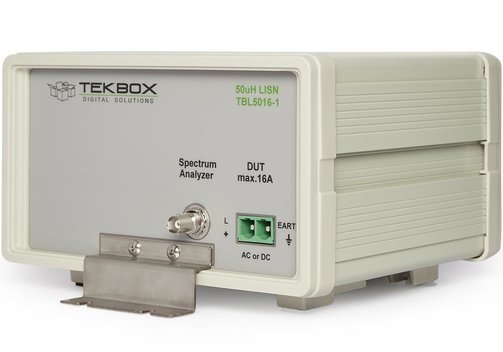

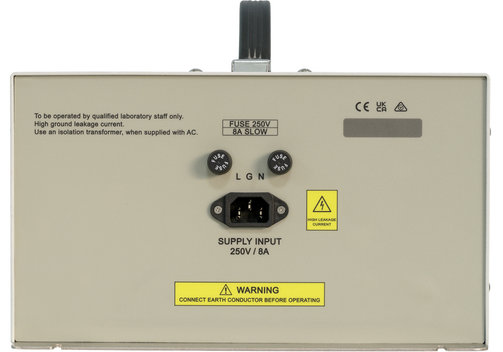

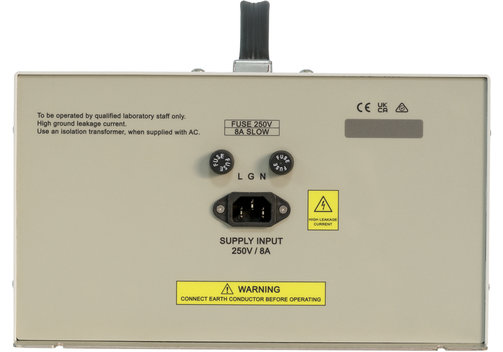

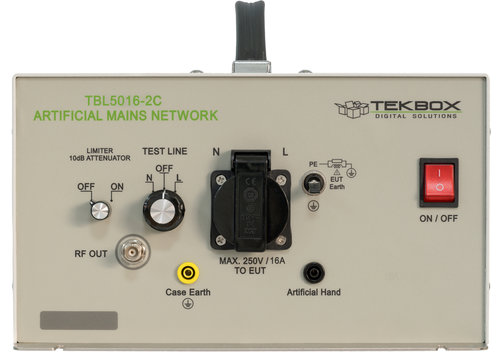

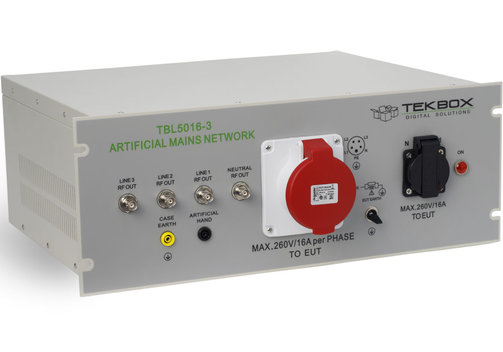

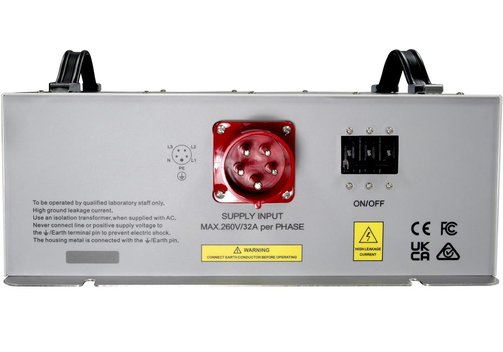

| Modell | TBL5032-1 | TBL5008-2B | TBL5008-2C | TBL5016-1 EOL/eingestellt | TBL5016-2B | TBL5016-2C | TBL5016-3 | TBL5032-3 | ▸TBL5063-3 |
| Frequenzbereich | 10 kHz...30 MHz | 9 kHz...30 MHz | 9 kHz...100 kHz | 9 kHz...30 MHz | |||||
| Impedanz | 50 µH || 50 Ω (50 µH + 5 Ω) || 50 Ω | (50 µH + 5Ω) || 50 Ω | 50 Ω || 50 µH + 5 Ω oder 50 Ω || 50 µH | (50 µH + 5Ω) || 50 Ω | |||||
| Pfad | 1 | 2 | 2 | 1 | 2 | 2 | 3 | 3 | 3 |
| Max. Strom | 32 A | 8 A | 8 A | 16 A | 16 A | 16 A | 16 A | 32 A | 63 A |
| Max. Spannung | 500 VDC; 270 VAC (50/60 Hz); 120 VAC (400 Hz) | 250 VAC 50/60 Hz oder DC | 0...250 VDC; 0...250 VAC (50/60 Hz), 0...90 VAC (400 Hz) | 250 VAC 50/60 Hz oder DC | 465 V/270V | 690 V/400 V 50 Hz/60 Hz | |||
| EUT-Anschluss | 4 mm (Banane) | Länderspezifischer Netzbuchse | Hochstrom-Steck-/Schraubklemmen - Stecker: Phoenix Contact 1998933, Buchse: Phoenix Contact 1967375 | Länderspezifischer Netzbuchse | CEE/EC60309 | ||||
| Weitere Features | Per Jumper auf CISPR 16 oder MIL-STD (50 µH + 5 Ω) umschaltbar || 50 Ω ohne 250-µH-Vorfilter | Separate HF-Ausgänge für LISN-Mate-Anschluss; Anschluss für künstliche Hand PE umschaltbar: 50 Ω || 50 µH | Filter/Limiter/Dämpfungsglied umschaltbar; künstlicher Handanschluss PE umschaltbar: 50 Ω || 50 µH | EOL/eingestellt, ersetzt durch TBL5032-1 Das Model TBL5016-2 war schon zuvor EOL/eingestellt und ersetzt durch TBL5016-2B und TBL5016-2C | Separate HF-Ausgänge ermöglichen LISN-Mate-Anschluss; künstlicher Handanschluss PE umschaltbar: 50 Ω || 50 µH | Filter/Limiter/Dämpfungsglied umschaltbar; künstlicher Handanschluss PE umschaltbar: 50 Ω || 50 µH | Künstlicher Handanschluss PE umschaltbar: 50 Ω || 50 µH | Künstlicher Handanschluss PE umschaltbar: 50 Ω || 50 µH | Separate HF-Ausgänge ermöglichen LISN-Mate-Anschluss; künstlicher Handanschluss PE umschaltbar: 50 Ω || 50 µH |
