TekBox TBLxx100 Serie Leitungsimpedanz-Stabilisierungsnetze/LISN - CISPR 16

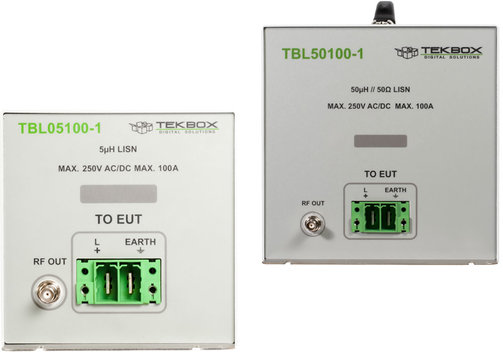

Vorteile der LISN TBL05100-1, TBL50100-1 Leitungsimpedanz-Stabilisierungsnetzwerke

• Einkanalige LISNs für EMV-Leitungsstörungsmessungen.
• 50 Ω || 50 µH oder 50 Ω || 5 µH.
• Gemäß CISPR 16-1-2 und anderen.

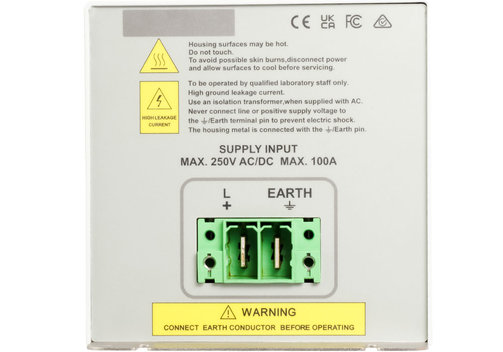

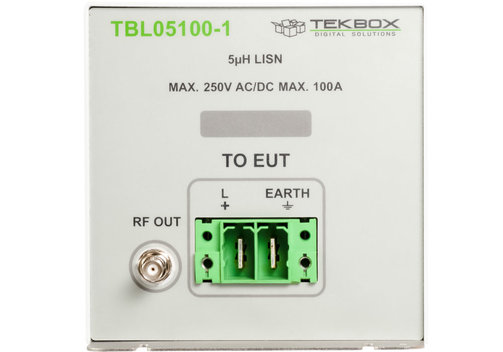

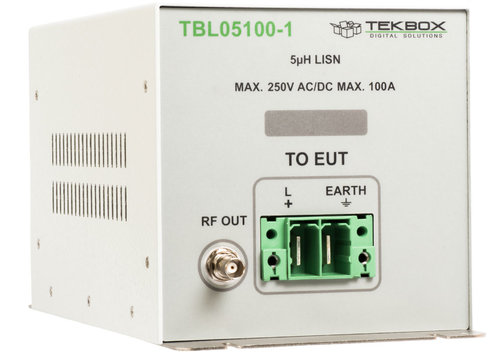

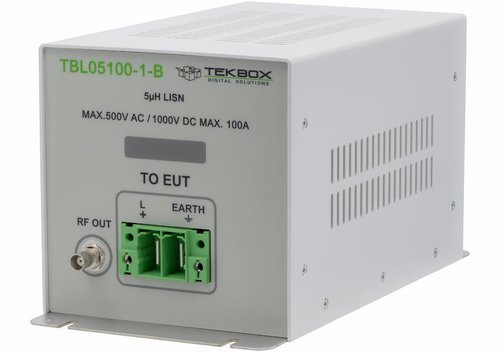

TekBox TBL05100-1 5 µH Leitungsimpedanz-Stabilisierungsnetzwerk LISN - CISPR 16

Die TekBox TBL05100-1 ist eine universelle 5 µH LISN, die die Anforderungen mehrerer Normen erfüllt. Die TBL05100 ist werkseitig auf 50 Ω || 5 µH + 1 Ω gejumpert und erfüllt damit die CISPR 16-1-2 und CISPR 25 Impedanz, Phase und Isolationsspezifikation. Durch Setzen eines internen Jumpers kann sie in eine 50 Ω || 5 µH-Variante umgewandelt werden, die Normen wie CISPR 25, MIL-STD-461G, ISO11452-4 und ISO 7637-2 unterstützt. Durch Hinzufügen eines externen 10-F-Kondensators wird die Impedanz den DO-160-Spezifikationen gerecht. Die LISN wird in die Versorgungsleitung des Prüflings eingefügt. Das leitungsgebundene Rauschen an den Versorgungsanschlüssen des Prüflings kann an der BNC-Buchse mit einem Spektrumanalysator oder einem Messempfänger überwacht werden. Eine 5-µH-Drossel entkoppelt die Quellklemme (Versorgungsklemme) von der Prüflingsklemme. Die Verwendung von zwei TBL05100-1 in Verbindung mit dem Tekbox LISN Mate ermöglicht die getrennte Messung von Gleichtakt- und Gegentaktrauschen. Das Gerät wird mit einem RG232-Kabel (BNC-Stecker auf N-Stecker), Gegensteckern und Erdungsklammern zur Befestigung an einer Grundplatte geliefert.

• Topologie: Einpfad, konfigurierbar, 50 Ω || 5 µH + 1 Ω, 50 Ω || 5 µH; der interne Kondensator kann für ISO 7637-2 und DO-160 abgetrennt werden; ein externer 10-µF-Kondensator ist für DO-160 verfügbar; das LISN ist werkseitig auf 50 Ω || 5 µH + 1 Ω eingestellt, andere Konfigurationen erfordern die Einstellung eines internen Hochstrom-Jumpers.Unterstützte Normen: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 und ISO 7637-2.
• Charakterisierter Frequenzbereich: 10 kHz...400 MHz.
• DC-Widerstand: <5 mΩ Quelle+ zu EUT+; <5 mΩ Quelle- zu EUT-.
• Maximaler Strom: 100 A.
• Nennbetriebsspannungsbereich: 0...250 VAC/DC.
• Nennwerte der Komponenten: 350 VAC, 50/60 Hz; 1000 VDC.

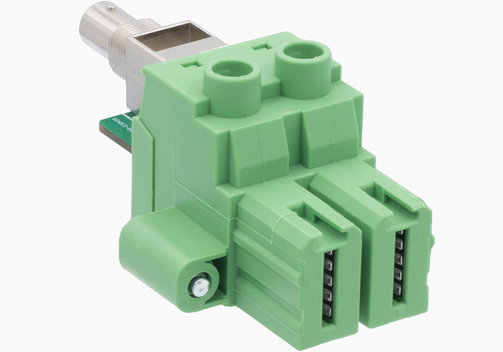

• Hochstrom-Steck-/Schraubklemmen; Stecker:Phoenix Contact 1762741, Buchse: Phoenix Contact 1762592; 2 Stück weibliche Klemmenblöcke werden als Standardzubehör geliefert.
• Steckbrücke: Harwin D3087-98.
• Abmessungen (mm): 300 x 150 x 150; 2,7 kg.

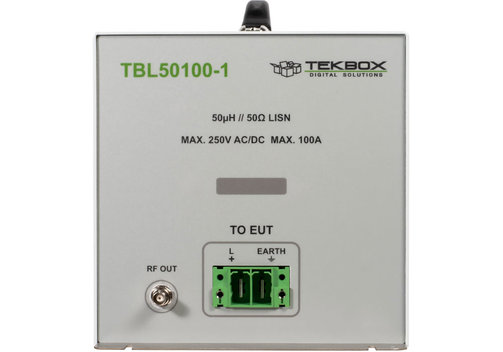

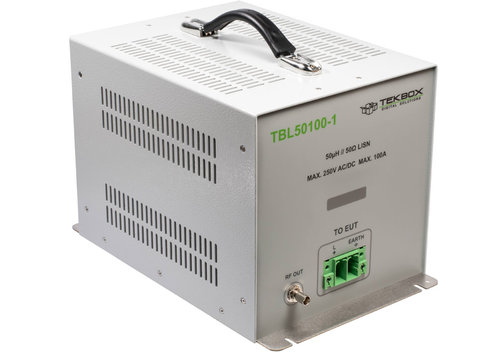

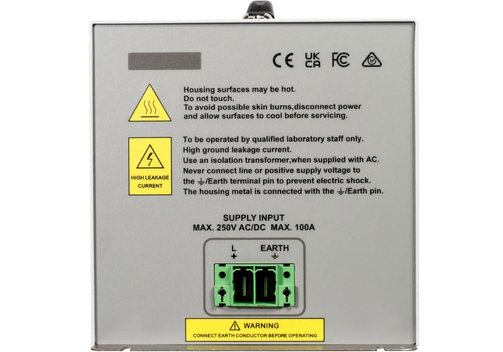

TekBox TBL50100-1 50 µH Leitungsimpedanz-Stabilisierungsnetzwerk LISN - CISPR 16

Die TekBox TBL50100-1 50 µH ist eine einkanalige 50 Ω || 50 µH LISN für den Frequenzbereich 150 kHz...30 MHz gemäß CISPR 16-1-2. Neben der Messung des leitungsgebundenen Rauschens an AC- oder DC-gespeisten Geräten kann die LISN zur Bestimmung einer definierten Impedanz für eine Vielzahl anderer genormter Prüfungen verwendet werden. Die LISN wird in die Versorgungsleitung des zu prüfenden Geräts (EUT) eingesetzt. Leitungsgebundenes Rauschen, das an den Versorgungsanschlüssen des Prüflings vorhanden ist, kann mit einem Spektrum-Analysator oder einem Messempfänger an der BNC-Buchse gemessen werden. Der SOURCE (Versorgungs)-Anschluss und der EUT-Anschluss sind durch eine 50 µH-Induktivität entkoppelt.Für Gleichstrom- oder einphasige Messungen wird normalerweise ein Paar TBL50100-1 benötigt. In Verbindung mit der TekBox LISN Mate können Gleichtakt- und Gegentaktrauschen getrennt gemessen werden.Für Prüflinge mit dreiphasiger Versorgung werden drei oder vier TBL50100-1 benötigt, je nachdem, ob das Produkt in Dreieck- oder Sternschaltung angeschlossen ist.

• LISN-Typ:V-AMN, 50 Ω || 50 µH; kein 250 µH Vorfilter.
• Spezifizierter Frequenzbereich: 150 kHz...30 MHz.
• Charakterisierter Frequenzbereich: 9 kHz...100 MHz.
• DC-Widerstand: <45 mΩ.
• Maximaler Strom: 70 A kontinuierlich, 100 A für 10 Minuten.
• Betriebsspannungsbereich: 0...250 VDC; 0...250 VAC (50/60 Hz).
• Hochstrom-Steck-/Schraubklemmen; Stecker: Phoenix Contact 1762741, Buchse: Phoenix Contact 1762592.
• RF-Anschluss: BNC-Buchse.
• Abmessungen (mm): 350 x 230 x 230; 5,3 kg.
