ME-SylverFoXX ME-4680 PCI 16 bit isolierte Analog-Messkarte, Top-Modell

Messkarte ME-4680 PCI, PCI-Express, CompactPCI/PXI, Top-Modell
weitere Bilder:
Preis
ab 1.695,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Auf Lager
Beschreibung

Vorteile

  • Das "Flaggschiff" aus der ME-4600 Messkarten-Serie mit vollem Funktionsumfang.
  • Störsicher dank differenzieller Kanäle. Modelle mit isolierten Analog-Kanälen.
  • Deutschsprachiges Handbuch.

Solide, hochpräzise 16 bit Universal-Messkarte - Highend-Modell

Das "Flaggschiff" aus der ME-FoXX PC-Messkarten-Familie beinhaltet alle Funktionen der "kleineren" Modelle und verfügt noch über einige zusätzliche Extras. Eine Allround-Messkarte also, die nahezu keine Wünsche offen lässt!

  • Messkarte für zuverlässige, präzise Messwerterfassung und Steuerung.
  • 32 single-ended/16 differenzielle Analog-Eingänge
    Modelle "s": 8 Eingänge auch als simultan-abtastende single-ended Kanäle.
    Bereiche ±10 V, ±2,5 V, 0...+10 V, 0...+2,5 V.
  • Hochpräzise 16 bit/max. 300 kHz A/D-Wandlung (PC-abhängig; reduziert in bestimmten Betriebsarten, PCIe-Versionen: 250 kHz; mit ME-Synapse USB: 20...25 kHz).
    Externer Digital- und Analog-Trigger.
  • 4 analoge Spannungs-Ausgänge mit FIFOs.
    Bereich ±10 V.
  • 16 bit/max. 500 kHz D/A-Wandlung.
    Externer Digital-Trigger.

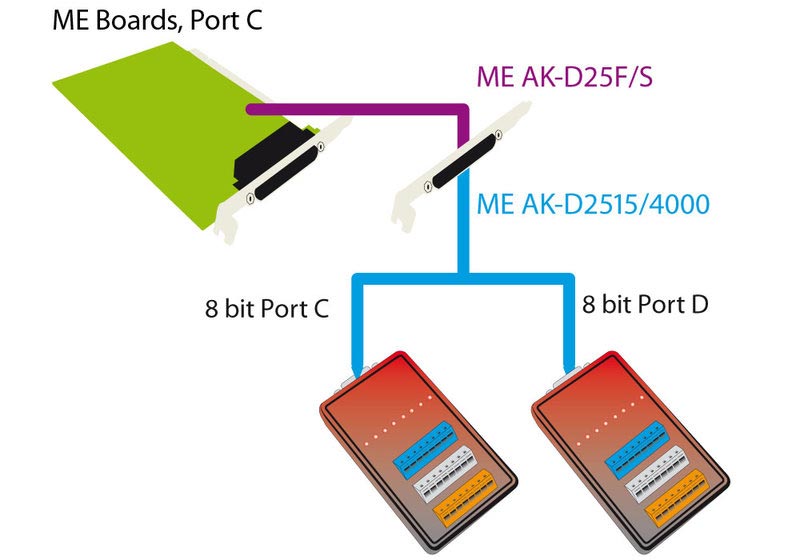

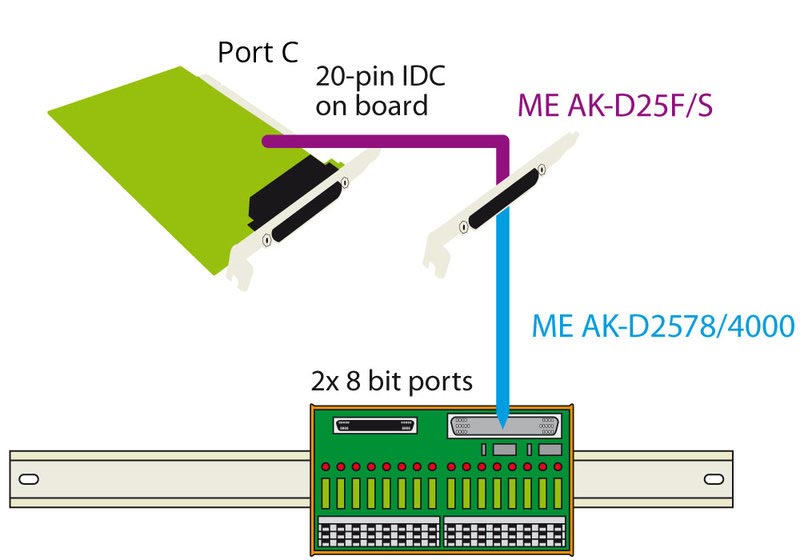

  • 32 TTL-Digital-I/O-Kanäle, organisiert als 4x 8 bit Ports.
    Port-weise als Ein-/Ausgänge programmierbar, bzw. bei den Modellen "i": 8 Opto-Eingänge, 8 Opto-Ausgänge und 2x 8 TTL Ein-/Ausgänge. Timergesteuerter Bitmuster-Ausgabe mit FIFO.
  • 3x 16 bit Zähler. Alle Leitungen auf Verbinder geführt.
  • Modelle "i": A/D-, D/A-Teil, Zähler- und 16 der Digital-Leitungen opto-isoliert bis 500 V.
  • PC-Messkarte für PCI, PCI-Express oder 3 HE CompactPCI/PXI.

Modell-Übersicht

Modell Analog-Eingänge Analog-Ausgänge Digital-I/O Zähler Opto-Isolation Bus-Plattform
» ME-4610 (ME-Jekyll) - Analog-Messkarte, Einstiegsmodell
» ME-4660 (ME-RedFoXX) - Analog-Multifunktions-Messkarte, Basismodell
» ME-4670 (ME-SlyFoXX) - Analog-Multifunktions-Messkarte, erweitertes Modell
ME-4680 (ME-SylverFoXX) - Analog-Multifunktions-Messkarte, Top-Modell:

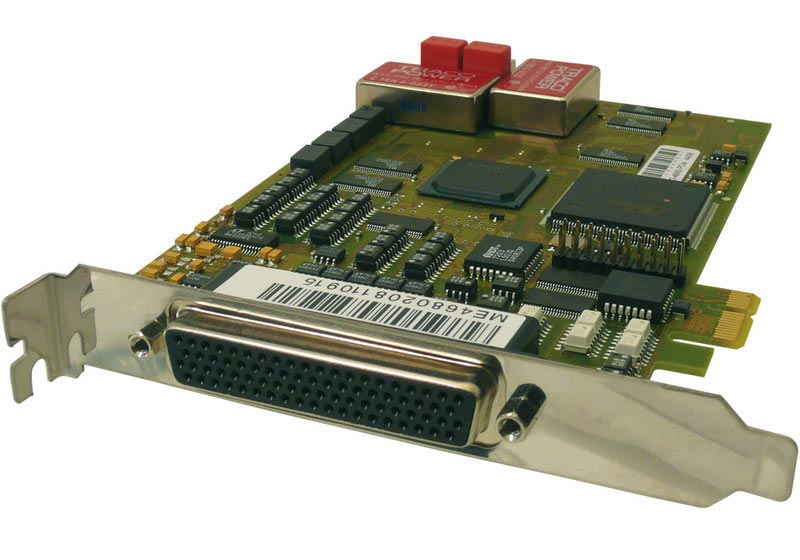

ME-4680 PCIe 32 single-ended/16 differenziell,
±10 V, ±2,5 V, 0...+10 V, 0...+2,5 V,
16 bit/max. 250 kHz (PCIe), 300 kHz (PCI/cPCI, PC-abhängig)
4 mit FIFO,
±10 V,
16 bit/max. 500 kHz
2x 16 (TTL) 3 (16 bit) - PCI-Express

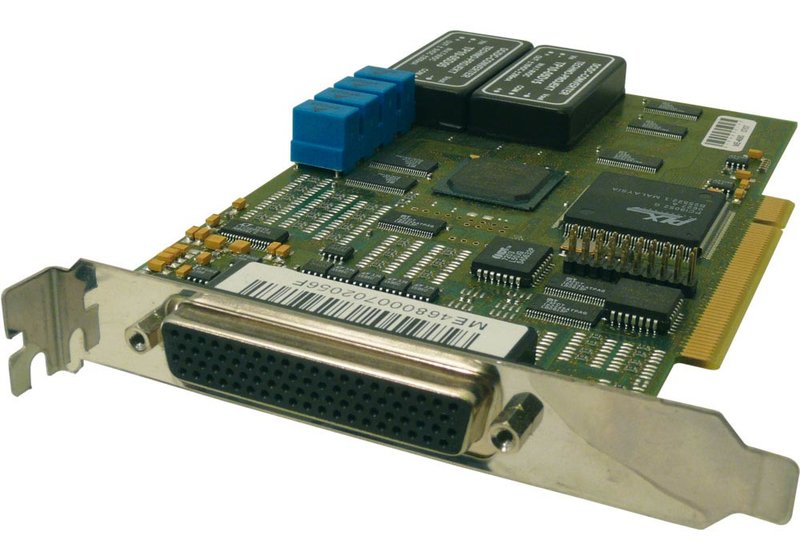

ME-4680 PCI StandardPCI

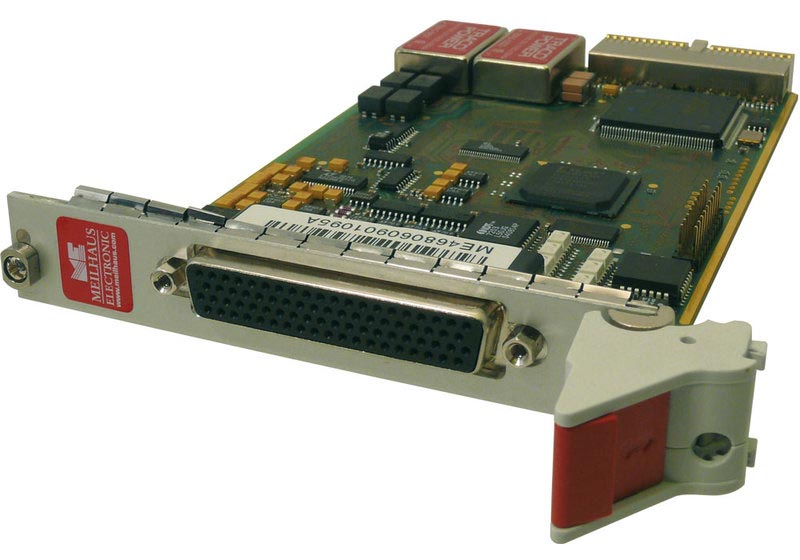

ME-4680 cPCI 3 HE CompactPCI
ME-4680i PCIe 32 single-ended/16 differenziell,
±10 V, ±2,5 V, 0...+10 V, 0...+2,5 V,
16 bit/max. 250 kHz (PCIe), 300 kHz (PCI/cPCI, PC-abhängig)
4 mit FIFO,
±10 V,
16 bit/max. 500 kHz
16 (TTL),
8 Opto-In,
8 Opto-Out
3 (16 bit) ja* PCI-Express
ME-4680i PCI StandardPCI
ME-4680i cPCI 3 HE CompactPCI
ME-4680is PCIe 32 single-ended/16 differenziell,
8 davon auch simultan-abtastend,
±10 V, ±2,5 V, 0...+10 V, 0...+2,5 V,
16 bit/max. 250 kHz (PCIe), 300 kHz (PCI/cPCI, PC-abhängig)
4 mit FIFO,
±10 V,
16 bit/max. 500 kHz
16 (TTL),
8 Opto-In,
8 Opto-Out
3 (16 bit) ja* PCI-Express
ME-4680is PCI StandardPCI
ME-4680is cPCI 3 HE CompactPCI

* Opto-Isolation des Analog-Teils, der digitalen Trigger-Leitungen, Zähler-Leitungen und einem Teil der Digital-I/O-Leitungen.
Die im Shop erhältlichen Modelle sind die standardmäßig lieferbaren. Andere Ausführungen fertigen wir ab größeren Stückzahlen für Sie.

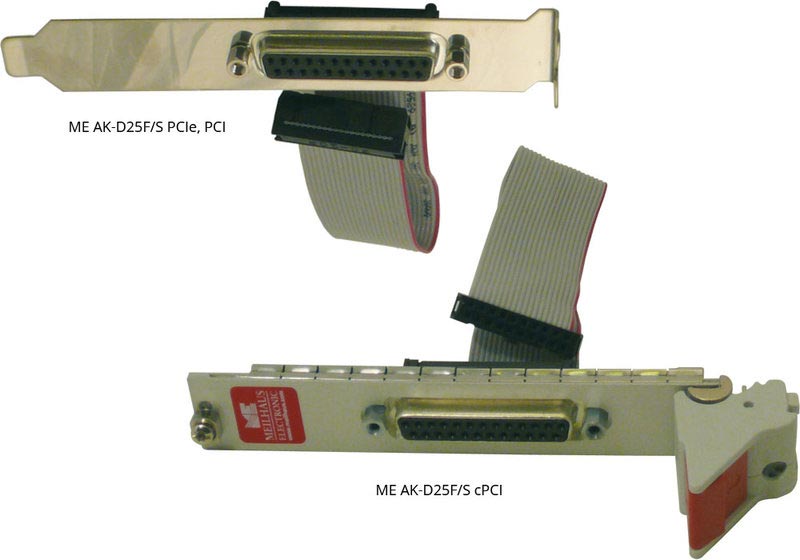

Lieferumfang: Messkarte, ME-Power-DVD mit Software und PDF-Handbuch, ME AK-D25F/S, 78- und 25-pol. Gegenstecker.
Software: Treiber-System ME-iDS für Windows, ME-PowerLab3

Meilhaus Electronic Messwerterfassung, Messkarten

Original Meilhaus Electronic Produkt!
