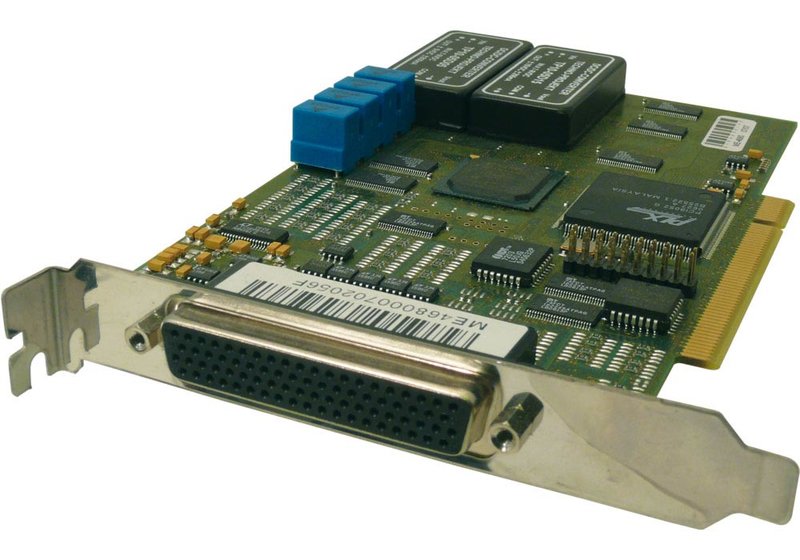

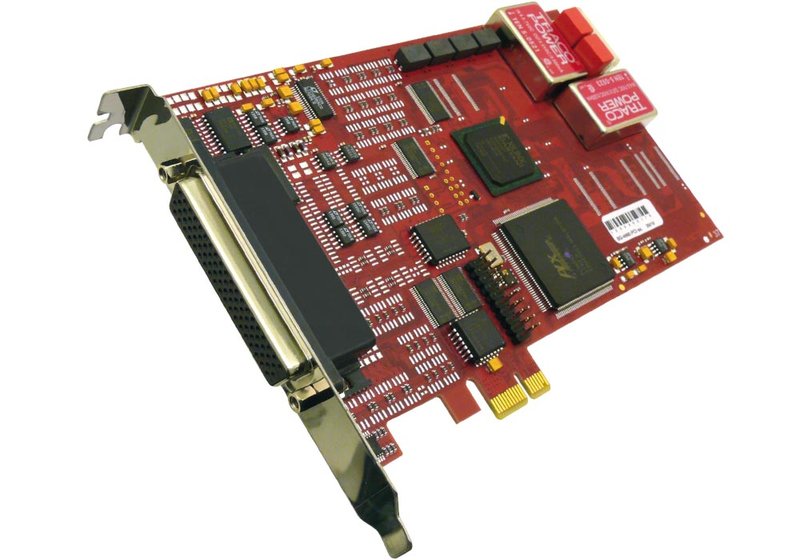

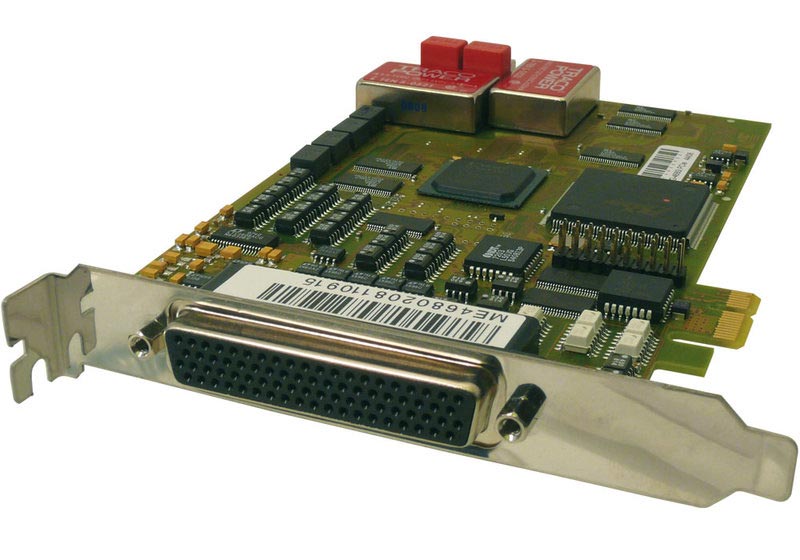

ME-RedFoXX ME-4660 16 bit isolierte Analog-Messkarte

Messkarte ME-4660 PCI, PCI-Express, CompactPCI/PXI
weitere Bilder:
Preis
ab 648,00*
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • Die störsichere Allround-Messkarte.
  • Viel Leistung zum attraktiven Preis.
  • Deutschsprachiges Handbuch.

Solide, hochpräzise 16 bit Universal-Messkarte

Schon das kleinste Modell aus der ME-FoXX PC-Messkarten-Familie ist so universell einsetzbar, dass es für viele Anwendungen der Messwerterfassung passt. Durch die volle Kompatibilität zu den größeren Modellen ist ein Upgrade-Austausch jederzeit möglich. Weitere Offenheit bietet das Erweitern mit externer Signal-Anpassung.

  • Messkarte für zuverlässige, präzise Messdatenerfassung/Messwerterfassung und Steuerung.
  • 16 single-ended Analog-Eingänge.
    Modelle "s": 8 Eingänge auch als simultan-abtastende single-ended Kanäle.
    Bereiche ±10 V, ±2,5 V, 0...+10 V, 0...+2,5 V.
  • Hochpräzise 16 bit/max. 300 kHz A/D-Wandlung (PC-abhängig; reduziert in bestimmten Betriebsarten, PCIe-Versionen: 250 kHz; mit ME-Synapse USB: 20...25 kHz).
    Externer Digital-Trigger.
  • 2 analoge Spannungs-Ausgänge.
    Bereich ±10 V.
  • 16 bit D/A-Wandlung.
    Externer Digital-Trigger.
  • 32 TTL-Digital-I/O-Kanäle, organisiert als 4x 8 bit Ports.
    Port-weise als Ein-/Ausgänge programmierbar, bzw. bei den Modellen "i": 8 Opto-Eingänge, 8 Opto-Ausgänge und 2x 8 TTL Ein-/Ausgänge.
  • 3x 16 bit Zähler. Alle Leitungen auf Verbinder geführt.
  • Modelle "i": A/D-, D/A-Teil, Zähler- und 16 der Digital-Leitungen opto-isoliert bis 500 V.
  • PC-Messkarte für PCI, PCI-Express oder 3 HE CompactPCI/PXI.

Modell-Übersicht

Modell Analog-Eingänge Analog-Ausgänge Digital-I/O Zähler Opto-Isolation Bus-Plattform
» ME-4610 (ME-Jekyll) - Analog-Messkarte, Einstiegsmodell
ME-RedFoXX ME-4660 - Analog-Multifunktions-Messkarte, Basismodell:
ME-4660 PCIe 16 single-ended,
±10 V, ±2,5 V, 0...+10 V, 0...+2,5 V,
16 bit/max. 300 kHz (PC-abhängig) bzw. 250 kHz (PCIe)
2,
±10 V,
16 bit/systemabhängig
2x 16 (TTL) 3 (16 bit) - PCI-Express
ME-4660 PCI StandardPCI
ME-4660 cPCI 3 HE CompactPCI
ME-4660s PCIe 16 single-ended,
8 davon auch simultan-abtastend,
±10 V, ±2,5 V, 0...+10 V, 0...+2,5 V,
16 bit/max. 300 kHz (PC-abhängig) bzw. 250 kHz (PCIe)
2,
±10 V,
16 bit/systemabhängig
2x 16 (TTL) 3 (16 bit) - PCI-Express
ME-4660s PCI StandardPCI
ME-4660s cPCI 3 HE CompactPCI
ME-4660i PCIe 16 single-ended,
±10 V, ±2,5 V, 0...+10 V, 0...+2,5 V,
16 bit/max. 300 kHz (PC-abhängig) bzw. 250 kHz (PCIe)
2,
±10 V,
16 bit/systemabhängig
16 (TTL),
8 Opto-In,
8 Opto-Out
3 (16 bit) ja* PCI-Express
ME-4660i PCI StandardPCI
ME-4660i cPCI 3 HE CompactPCI
» ME-4670 (ME-SlyFoXX) - Analog-Multifunktions-Messkarte, erweitertes Modell
» ME-4680 (ME-SylverFoXX) - Analog-Multifunktions-Messkarte, Top-Modell

* Opto-Isolation des Analog-Teils, der digitalen Trigger-Leitungen, Zähler-Leitungen und einem Teil der Digital-I/O-Leitungen.
Die im Shop erhältlichen Modelle sind die standardmäßig lieferbaren. Andere Ausführungen fertigen wir ab größeren Stückzahlen für Sie.

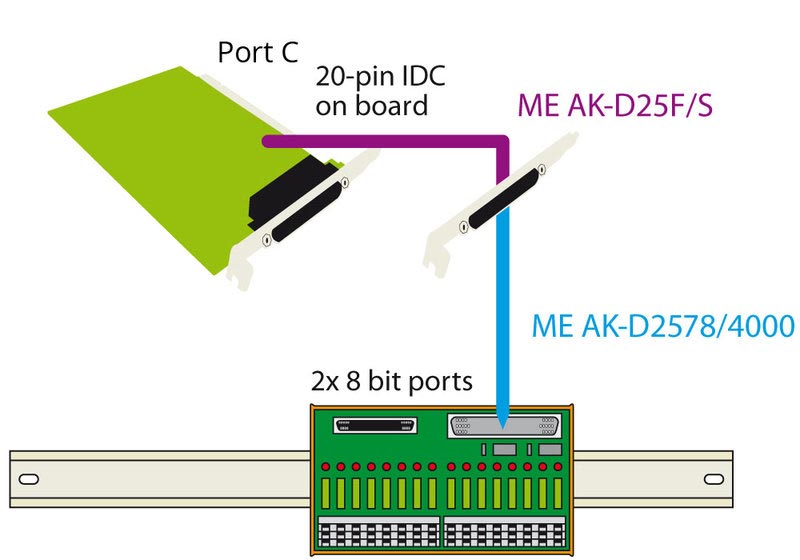

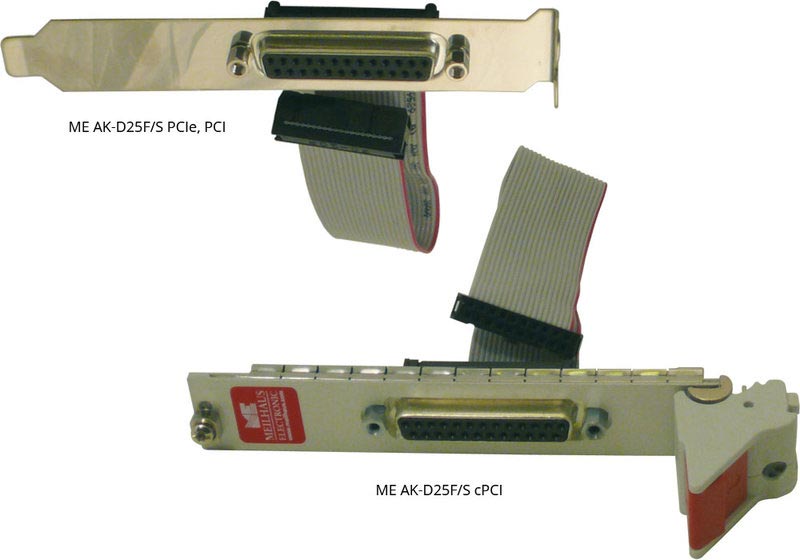

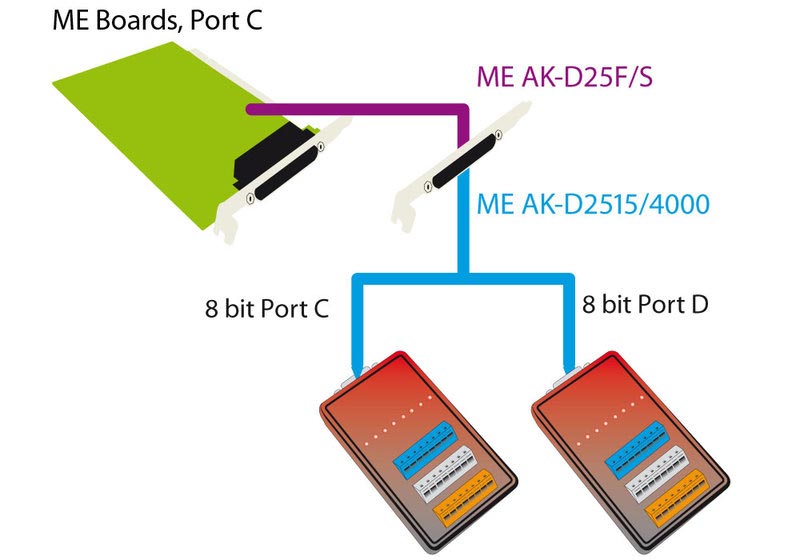

Lieferumfang: Messkarte, ME-Power-DVD mit Software und PDF-Handbuch, ME AK-D25F/S, 78- und 25-pol. Gegenstecker.
Software: Treiber-System ME-iDS für Windows, ME-PowerLab3

Meilhaus Electronic Messwerterfassung, Messkarten

Original Meilhaus Electronic Produkt!
