ME-5810 schnelle, multifunktionale Opto-Digital- und Zähler-Karte

Digital-Karte ME-5810 für PCI-Express oder 3 HE CompactPCI/PXI
weitere Bilder:
Preis
ab 525,00*
ab € 624,75 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
** aktuell nicht lieferbar
Lagerbestand:
Beschreibung

Vorteile

  • Störsicher durch Opto-Isolation.
  • Ideal für die industrielle Steuerung.
  • Anschluss-kompatibel zur ME-8100.

PC-Messkarte mit Opto-Digital-I/O.

Die ME-5810 ist eine vielseitige, opto-isolierte Digital-I/O PC-Messkarte und gleichzeitig das erweiterte Nachfolge-Modell der weit verbreiteten ME-8100 auf Basis der ME-5000 cobalt Familie. Neben den bekannten Funktionen wie Source-/Sink-Wahl per Software, Bitmuster-Vergleich etc. bietet Ihnen die Karte viele neue und praktische Extras. Und das bei voller Kompatibilität in Stecker und ME-iDS Treiber-Software.

  • Schnelle, multifunktionale, erweiterbare PC-Karte für die digitale Datenerfassung und Steuerung mit optoisolierten Kanälen und und Zählern. Mit Interrupt-Steuerung.
  • Kompatibel für PCI-Express und 3 HE CompactPCI/PXI.
  • 16 oder 32 Digital-Eingänge und 16 oder 32 Digital-Ausgänge, opto-isoliert, und 3 isolierte 16 bit-Zähler.
  • Eingänge: 3...60 V variabel, Ausgänge: 15...30 V variabel, Isolationsspannung bis 1 kV.
  • Sink/Source pro Port per Software umschaltbar, Sink 50 mA/Kanal, Source 180...370 mA/Kanal.
  • Kanäle können innerhalb einer Firmware unterschiedliche Funktionen haben, zum Beispiel Single-Digital-I/O, Frequenzmessung, Frequenzausgabe u. a.
  • Betriebsarten: Einfaches Einlesen, Bitmuster-Vergleich (Compare) mit Interrupt, Bit-Änderung (Bit-Change) mit Interrupt.
  • Über Aufsteck-Module ME-5001 und ME-5004 kann das Modell A erweitert werden, z. B. mit 2 bidirektionalen 8 bit TTL-Ports.
  • Nachfolge-/Ersatz-Modell für die weit verbreitete ME-8100.

Modell-Übersicht

Modell Opto-In Opto-Out Opto-Zähler Standard-Firmware-Funktionen Streaming Bus-Plattform
ME-5810A PCIe 16 16 3 Single-Digital-I/O, Streaming-Digital-I/O (Modelle /S),
Frequenzmessung (4 der 16 Eingänge; je 300 kHz), Frequenzausgabe (4 der 16 Ausgänge; je 3 kHz),
Bitmuster-Vergleich (Compare) mit Interrupt, Bit-Änderung (Bit-Change) mit Interrupt
- PCI-Express

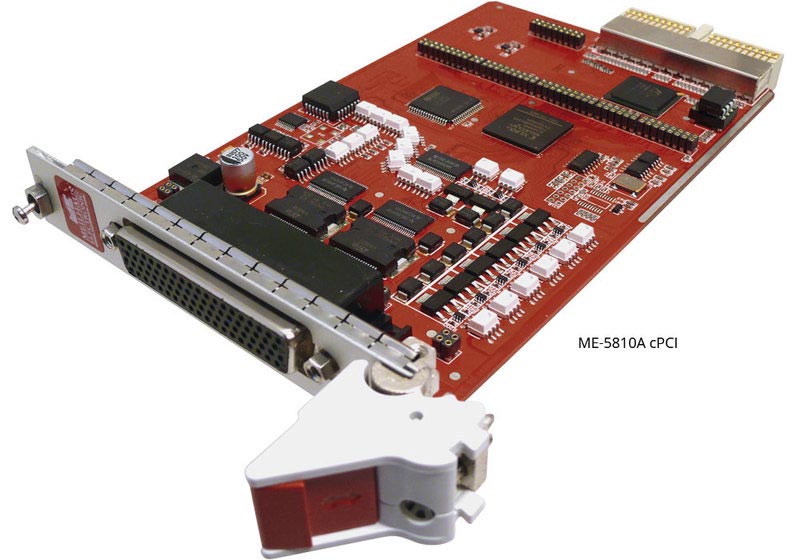

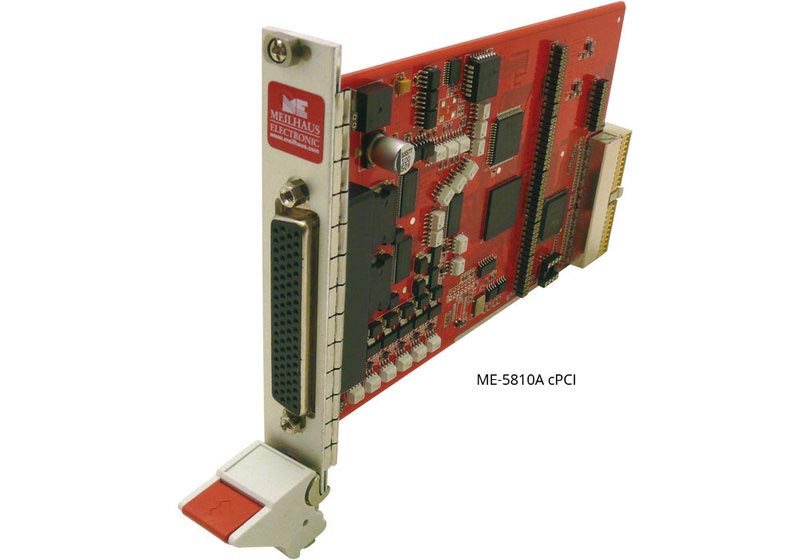

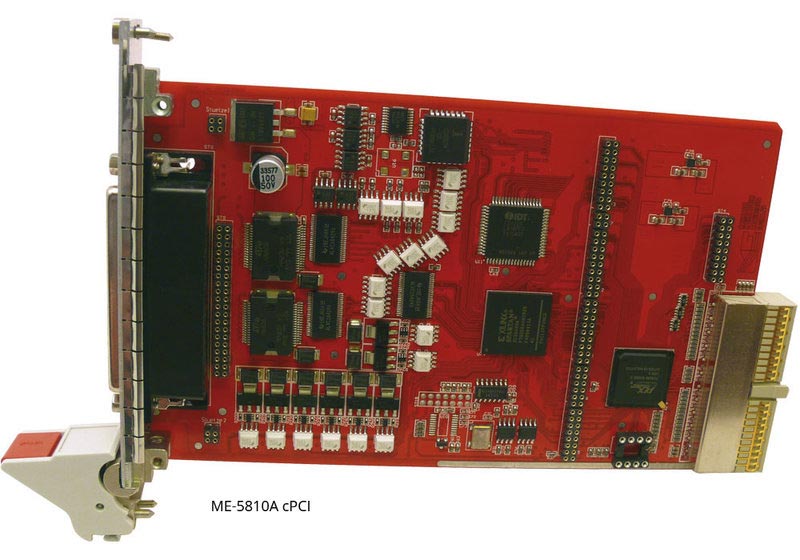

ME-5810A cPCI 16 16 3 - 3 HE CompactPCI/PXI
ME-5810A/S PCIe (EOL) 16 16 3 ja PCI-Express
ME-5810A/S cPCI (EOL) 16 16 3 ja 3 HE CompactPCI/PXI

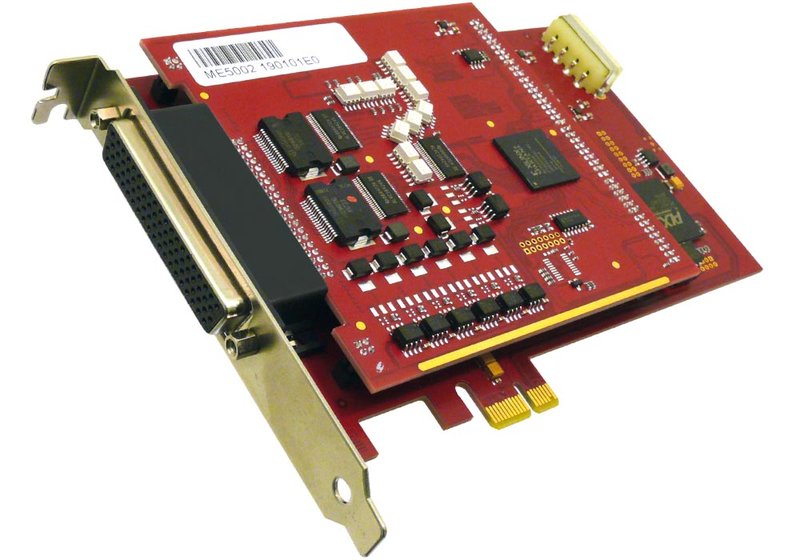

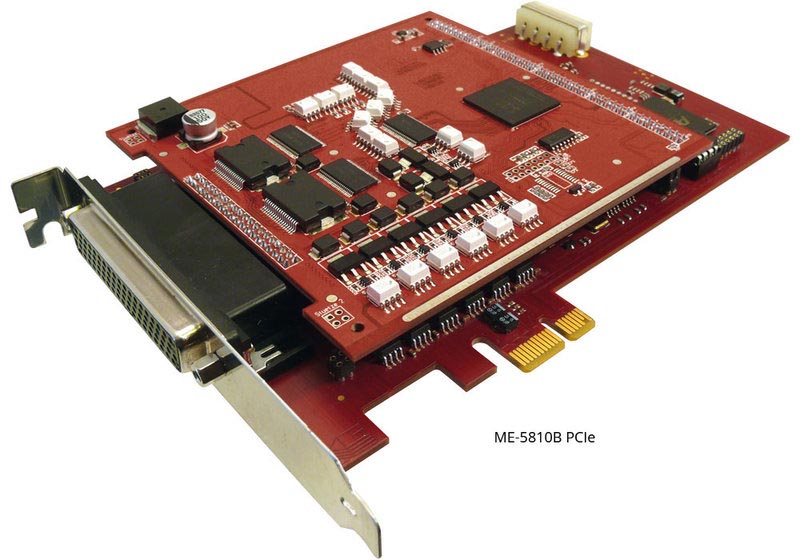

ME-5810B PCIe 32 32 3

Single-Digital-I/O, Streaming-Digital-I/O (Modelle /S),
Frequenzmessung (12 der 32 Eingänge; je 300 kHz), Frequenzausgabe (12 der 32 Ausgänge; je 3 kHz),
Bitmuster-Vergleich (Compare) mit Interrupt, Bit-Änderung (Bit-Change) mit Interrupt

- PCI-Express

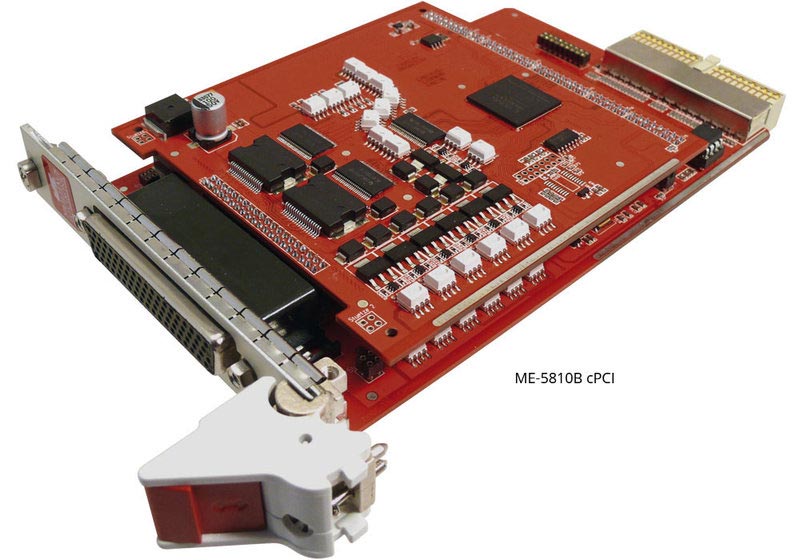

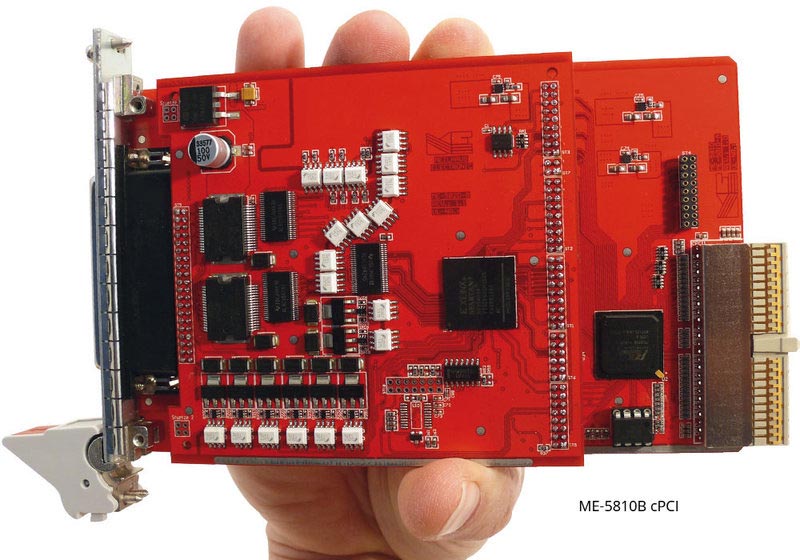

ME-5810B cPCI 32 32 3 - 3 HE CompactPCI/PXI
ME-5810B/S PCIe (EOL) 32 32 3 ja PCI-Express
ME-5810B/S cPCI (EOL) 32 32 3 ja 3 HE CompactPCI/PXI

Lieferumfang: Digital-Messkarte, ME-Power-DVD mit Software und PDF-Handbuch, 78-pol. Gegenstecker.
Software: Treiber-System ME-iDS, ME-PowerLab3
