HIOKI Produkt-Spektrum - Leistungs-Analyse und Batterie-Test

HIOKI Leistungsanalyse

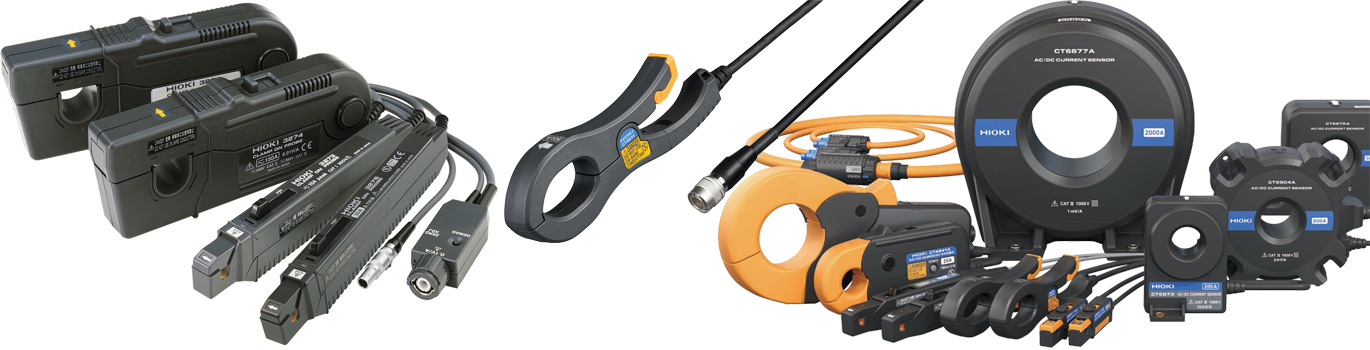

HIOKI ist Hersteller innovativer und hochwertiger Geräte für Stromsensorik, Leistungsanalyse und Batteriemesstechnik. Zum Produktspektrum gehören Batterie-Tester und Batterie-Simulatoren, Leistungsanalysatoren und die passenden Strom-Tastköpfe/Sensoren. Außerdem bietet HIOKI Datenlogger, Geräte für die Impedanz-Analyse, R-, C- und LCR-Meter sowie Memory-Recorder.


Batterietest für die Technologien von heute

Batterien spielen in der aktuellen Technik eine zentrale Rolle. Egal ob in der E-Mobilität, der modernen Kommunikation oder dem IoT - Batterien sind enorm wichtig, denn sie sichern die Energieversorgung dieser Geräte. In der Entwicklung, der industriellen Produktion bis hin zum alltäglichen Einsatz in kritischen Bereichen müssen Batterien gemessen, charakterisiert, geprüft und überwacht werden.

Die Firma HIOKI hat einen ihrer Produkt-Schwerpunkte daher in den Bereich des präzisen, zuverlässigen Batterietests gelegt. Dank Geräten von HIOKI können zum Beispiel die Batterie-Diagnose-Zeiten um ca. 60% verkürzt werden bei der erforderlichen hohen Genauigkeit. HIOKI-Geräte helfen beim Test von Lithium-Ion-Akkus: Test des Isolationswiderstandes, der Leerlaufspannung (OCV/Open Circuit Voltage) oder des internen Widerstandes und mehr.

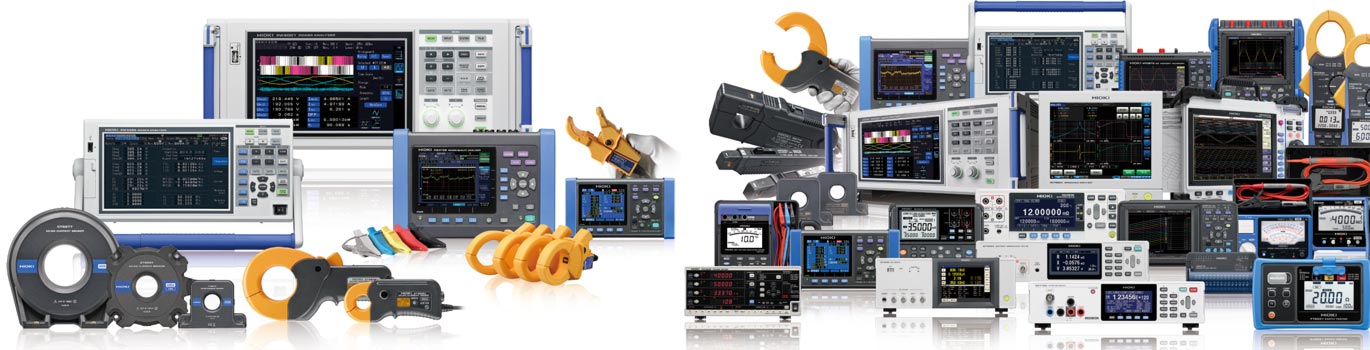

HIOKI Spektrum

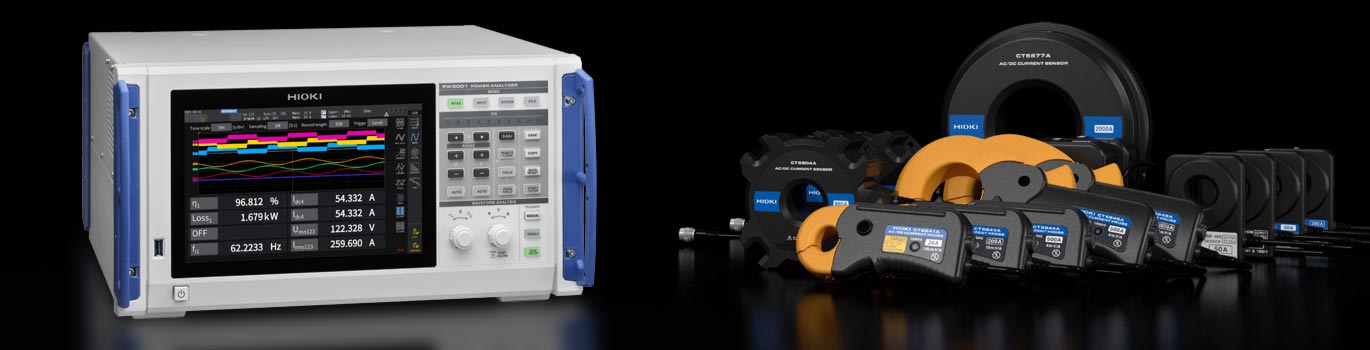

Leistungsanalyse für effiziente, sichere Energieversorgung

Effizienz, Sicherheit und Qualität der Energieversorgung spielen heute eine enorm wichtige Rolle in einer Zeit, in der Nachhaltigkeit und Sparsamkeit beim Energieverbrauch wesentlich sind. Die Leistung eines elektrischen Systems ist das Produkt aus Spannung und Strom (P=U*I). Ganz so einfach wie in DC/Gleichstrom-Systemen ist es in der Praxis jedoch nicht, denn hier müssen meistens AC/Wechselgrößen untersucht werden. Zudem handelt es sich oft um mehrphasige Systeme etc. Hier kommen Leistungsanalysatoren zum Einsatz, die neben Spannung, Strom und Leistung viele weitere Kenngrößen messen bzw. ermitteln können, darunter zum Beispiel Schein- und Blindleistungen, Phasenwinkel, Ripple-Faktoren bis hin zu Harmonischen.

Vergleich HIOKI Leistungsanalysatoren Hauptgeräte

Modell ▸PW8001+U7005 ▸PW8001+U7001 ▸PW6001 ▸PW3390
Anwendungen Messung von SiC- und GaN-Wechselrichtern und Drossel-/Transformatorverlusten Messung von hocheffizienten IGBT-Wechselrichtern und Solarwechselrichtern Messung von hocheffizienten IGBT-Wechselrichtern Gleichgewicht zwischen hoher Genauigkeit und Portabilität
Messparameter
Messfrequenzband DC, 0,1 Hz...5 MHz DC, 0,1 Hz...1 MHz DC, 0,1 Hz...2 MHz DC, 0,5 Hz...200 kHz
Basic Genauigkeit für 50/60 Hz power ±(0,01% vom Messwert + 0,02% vom Bereich) ±(0,02% vom Messwert + 0,05% vom Bereich) ±(0,02% vom Messwert + 0,03% vom Bereich) ±(0,04% vom Messwert + 0,05% vom Bereich)
Genauigkeit für DC-Leistung ±(0,02% vom Messwert + 0,03% vom Bereich) ±(0,02% vom Messwert + 0,05% vom Bereich) ±(0,02% vom Messwert + 0,05% vom Bereich) ±(0,05% vom Messwert + 0,07% vom Bereich)
Genauigkeit für 10 kHz Leistung ±(0,05% vom Messwert + 0,05% vom Bereich) ±(0,2% vom Messwert + 0,05% vom Bereich) ±(0,15% vom Messwert + 0,1% vom Bereich) ±(0,2% vom Messwert + 0,1% vom Bereich)
Genauigkeit für 50 kHz Leistung ±(0,15% vom Messwert + 0,05% vom Bereich) ±(0,4% vom Messwert + 0,1% vom Bereich) ±(0,15% vom Messwert + 0,1% vom Bereich) ±(0,4% vom Messwert + 0,3% vom Bereich)
Anzahl Leistungs-Messkanäle 1 bis 8 Kanäle mit U7001 bzw. U7005 1 bis 6 Kanäle 4 Kanäle
Spannung, Strom ADC Sampling 18 bit, 15 MHz 16 bit, 2,5 MHz 18 bit, 5 MHz 16 bit, 500 kHz
Spannungsbereich 6/15/30/60/150/300/600/1500 V 6/15/30/60/150/300/600/1500 V 15/30/60/150/300/600/1500 V
Strombereich 100 mA...2000 A (6 Bereiche, basierend auf Sensor) Tastkopf 1: 100 mA...2000 A (6 Bereiche, basierend auf Sensor);
Tastkopf 2: 100/200/500 mV/1/2/5 V
Tastkopf 1: 100 mA...2000 A (6 Bereiche, basierend auf Sensor);
Tastkopf 2: 100/200/500 mV/1/2/5 V
100 mA...8000 A (6 Bereiche, basierend auf Sensor)
Gleichtaktspannungsunterdrückungsverhältnis 50/60 Hz: 120 dB oder darüber;
100 kHz: 110 dB oder darüber
50/60 Hz: 100 dB oder darüber;
100 kHz: 80 dB typ.
50/60 Hz: 100 dB oder darüber;
100 kHz: 80 dB typ.
50/60 Hz: 80 dB oder darüber
Temperaturkoeffizient 0,01%/°C 0,01%/°C 0,01%/°C
Spannung Input-Methode Photoisolierter Eingang, Spannungsteilung über Widerstand Isolierter Eingang, Spannungsteilung über Widerstand Photoisolierter Eingang, Spannungsteilung über Widerstand Isolierter Eingang, Spannungsteilung über Widerstand
Strom Input-Method Vom Strom-Sensor isolierter Eingang Vom Strom-Sensor isolierter Eingang Vom Strom-Sensor isolierter Eingang
Externer Strom-Sensor-Eingang Ja (ME15W) Ja (ME15W, BNC) Ja (ME15W, BNC) Ja (ME15W)
Versorgung für externen Strom-Sensor Ja Ja Ja
Daten-Aktualisierungsrate 10/50/200 ms 10/50/200 ms 50 ms
Spannungs-Input
Max. Eingangsspannung 1000 V, ±2000 VSpitze 1000 VAC, 1500 VDC, ±2000 VSpitze 1000 V, ±2000 VSpitze (10 ms) 1500 V, ±2000 VSpitze
Max. ratifizierte Line-to-Ground Spannung 600 V CAT III
1000 V CAT II
600 VAC/1000 VDC CAT III
1000 VAC/1500 VDC CAT II
600 V CAT III
1000 V CAT II
600 V CAT III
1000 V CAT II
Analyse
Anzahl Motor-Analyse-Kanäle Max. 4 Motoren (Option) Max. 2 Motoren (Option) Max. 1 Motor (Option)
Motor-Analysis Eingangsformat Analog DC, frequenz, Puls Analog DC, Frequenz, Puls Analog DC, Frequenz, Puls
Funktion
Strom-Sensor Berechnung der Phasenverschiebung Ja (auto) Ja Ja
Harmonischen-Messung Ja (8, für jeden Kanal) Ja (6, für jeden Kanal) Ja
Max. Harmonischen Ordnung der Analyse 500ste 100ste 100ste
Harmonische Synchronisations-Frequenzbereich 0,1 Hz...1,5 MHz 0,1 Hz...1 MHz 0,1 Hz...300 kHz 0,5 Hz...5 kHz
IEC Harmonischen-Messun Ja Ja -
IEC-Flacker-Messung Ja - -
FFT Spektrumanalyse Ja (DC...4 MHz) Ja (DC...1 MHz) Ja (DC...2 MHz) Ja (DC...200 kHz)
User-defined calculations Ja Ja -
Delta-Konversion Ja (Δ-Y, Y-Δ) Ja (Δ-Y, Y-Δ) Ja (Δ-Y)
D/A-Output Ja (Option) 20 Kanäle (Signalausgabe, Analog-Ausgabe) Ja (Option) 20 Kanäle (Signalausgabe, Analog-Ausgabe) Ja (Option) 16 Kanäle (Signalausgabe, Analog-Ausgabe)
Allgemeine Daten
Anzeige 10,1"/25,7 cm WVGA TFT Farb-LCD, Touch-Screen 9"/22,9 cm WVGA TFT Farb-LCD, Touch-Screen 9"/22,9 cm WVGA TFT Farb-LCD
Schnittstellen USB 2.0 (ext. Speichermedium), LAN (100BASE-TX, 1000BASE-T), GPIB, RS232C (max. 230.400 bps), Optical-Link (Option), CAN or CAN FD (Option) USB 2.0 (ext. Speichermedium), LAN (100BASE-TX, 1000BASE-T), GPIB, RS232C (max. 230.400 bps), Optical-Link USB 2.0 und C-Karte (ext. Speichermedium), LAN (10BASE-T, 100BASE-TX), RS232C (max. 38.400 bps)
Externe Steuerung Ja Ja Ja
Synchronisation mehrerer Geräte Ja (bis 4 Instrumente) - Ja (bis 8 Instrumente)
Abmessungen (mm) 430 x 221 x 361; 14 kg 430 x 177 x 450; 14 kg 340 x 170 x 156; 4,6 kg
