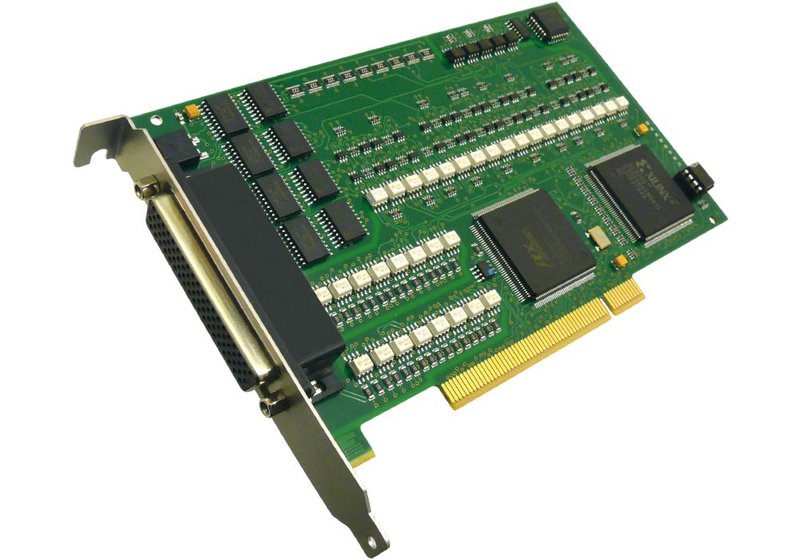

ME-8100 opto-isolierte Digital-I/O- und Zähler-Karte
EOL/Eingestellt - letzte Modelle für Bestandskunden/Anwender ab Lager. Ersatz-Modelle ▸finden Sie hier.
Vorteile der ME-8100 mit störsicheren, opto-isolierten Digital- und Zähler-Kanälen
- Störsichere, vielfach bewährte Digital-I/O mit Opto-Isolation.
- Überwachen Sie Digital-Kanäle auf Zustandsänderungen und Bitmuster.
- Nutzen Sie 3 zusätzliche, isolierte 16-bit-Zähler.
ME-8100 opto-isolierte Digital-I/O- und Zähler-Karte
Sie möchten in rauer Industrie-Umgebung digitale Zustände erfassen, schalten und steuern? Dann werden Sie die Opto-Isolation dieser Karten zu schätzen wissen. Nutzen Sie - je nach Modell - 16 oder 32 Ein- und Ausgänge und 3 opto-isolierte Zähler. Alle Ausgänge sind stabil beim Einschalten des PCs. Mit zusätzlichen Interrupt-Funktionen ist die Karte die idealen Wahl für event-basierende Anwendungen.
- Messkarte für die digitale Messwerterfassung und Steuerung, für PCI.
- 16 oder 32 Opto-Eingänge und 16 oder 32 Opto-Ausgänge.
- 24 V-Pegel. Isolation bis 1 kV.
- Source-/Sink-Wahl der Ausgänge (programmierbar).
- Ausgänge sind stabil beim Einschalten des PCs.
- 3x 16 bit Zähler. Alle Leitungen opto-isoliert und auf Verbinder geführt.
- Interrupt-Steuerung: Einsatz zum Überwachen von Zustandsänderungen (Bit-Änderung/Bit-Change).
Bitmuster-Vergleich, 1x bzw. 2x 16 bit (Interrupt bei Vergleich positiv). - Achtung: Für neue Designs empfehlen wir das voll kompatible ▸Nachfolge-Modell ME-5810!
Modell-Übersicht
| Modell | Opto-Eingänge | Opto-Ausgänge | Interrupt | Bus-Plattform |
| ME-8100A PCI | 16 | 16 | Bitmuster-Vergleich: Bei Vergleich positiv. Bit-Änderung: Bei Eingangs-Zustands-Änderung. |
StandardPCI |
| ME-8100A cPCI EOL/eingetellt* |
16 | 16 | 3 HE CompactPCI) | |
| ME-8100B PCI | 32 | 32 | StandardPCI | |
| ME-8100B cPCI EOL/eingestellt* |
32 | 32 | 3 HE CompactPCI) |
Lieferumfang: Digital-Messkarte, 78-pol. Gegenstecker.
Software: Treiber-System ▸ME-iDS für Windows bis 10, ▸ME-PowerLab3 Handbuch zur Karte, Handbuch zur Treiber-Software (Download).
* Ersetzt durch ME-5810A/B(/S) cPCI:
| Modell | Opto-In | Opto-Out | Opto-Zähler | Standard-Firmware-Funktionen | Streaming | Bus-Plattform |
| ▸ME-5810A PCIe | 16 | 16 | 3 | Single-Digital-I/O, Streaming-Digital-I/O (Modelle /S), Frequenzmessung (4 der 16 Eingänge; je 300 kHz), Frequenzausgabe (4 der 16 Ausgänge; je 3 kHz), Bitmuster-Vergleich (Compare) mit Interrupt, Bit-Änderung (Bit-Change) mit Interrupt |
- | PCI-Express |
| ▸ME-5810A cPCI | 16 | 16 | 3 | - | 3 HE CompactPCI/PXI | |
| ▸ME-5810A/S PCIe | 16 | 16 | 3 | ja | PCI-Express | |
| ▸ME-5810A/S cPCI | 16 | 16 | 3 | ja | 3 HE CompactPCI/PXI | |
| ▸ME-5810B PCIe | 32 | 32 | 3 |
Single-Digital-I/O, Streaming-Digital-I/O (Modelle/S), |
- | PCI-Express |
| ▸ME-5810B cPCI | 32 | 32 | 3 | - | 3 HE CompactPCI/PXI | |
| ▸ME-5810B/S PCIe | 32 | 32 | 3 | ja | PCI-Express | |
| ▸ME-5810B/S cPCI | 32 | 32 | 3 | ja | 3 HE CompactPCI/PXI |
Original Meilhaus Electronic Produkt!
