Rigol DHO4000 4-Kanal, 12bit hochauflösende Oszilloskope bis 800MHz
Promotion bis 31.12.2025: Reduzierter Preis (im Vergleich zum Listenpreis)! DHO4000-BND kostenfrei dazu!
Vorteile der hochpräzisen DSOs DHO4204, DHO4404, DHO4804, bis 4 GS/s Abtastrate und extrem niedriger Rauschpegel
- Digitale Oszilloskope mit 4 Kanälen, 12 bit Auflösung, bis 800 MHz Bandbreite.
- Bis 4 GS/s Abtastrate, 1.500.000 Wfms/s mit UltraAcquire-Modus.
- Großer Speicher, großer Touchscreen und eine Vielzahl von Schnittstellen.
Rigol DHO4000 4-Kanal, 12 bit hochauflösende Oszilloskope bis 800 MHz
Mit dem neuen, von Rigol entwickelten Chipsatz "Centaurus" bietet die DHO4000-Serie eine Familie digitaler Oszilloskope für Design, Debugging und Test. Die Oszilloskope erreichen eine schnelle Wellenformerfassungsrate von 1.500.000 Wfms/s mit dem UltraAcquire-Modus, 500 Mpts Speichertiefe, 12 bit vertikale Auflösung, alles kombiniert mit exzellenter Rauschuntergrenze und vertikaler Genauigkeit, um Ihre Anforderungen an genauere Messungen zu erfüllen.
- 4-Kanal-Oszilloskop (und 1 EXT-Kanal) mit 200 MHz, 400 MHz oder 800 MHz Analogbandbreite.
- Von Rigol entwickelter Chipsatz "Centaurus".
- Ultra-niedriges Grundrauschen bei 18 µVeff Minimum.
- 12 bit vertikale Auflösung, 16 bit beim hochauflösenden Modus.
- Echtzeit-Abtastrate bis 4 GS/s.
- Max. Speichertiefe 250 Mpts, optional 500 Mpts.
- Min. vertikale Empfindlichkeit 100 µV/Div.
- Bis 1.500.000 Wfms/s Wellenform-Erfassungsrate mit dem UltraAcquire-Modus.
- 10,1"/25,7 cm 1280x800 HD-Touch-Display und HDMI-Videoausgang.
- Benutzerfreundliche Flex-Knöpfe für eine reibungslose Interaktion.
- Standardmäßig fotoelektrische Encoder-Bedienknöpfe, die die Lebensdauer der Knöpfe effektiv verlängern.
- Serienmäßig USB 3.0 Host und Device, LAN/Ethernet.
- Optionales Akkupack in einem tragbaren Paket für unbegrenzte Bewegungsfreiheit.
- Unterstützt Online-Versions-Upgrade.
Modell-Übersicht

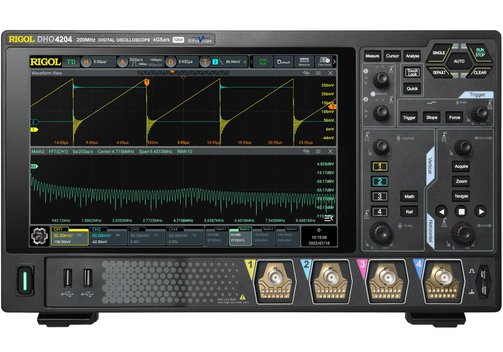

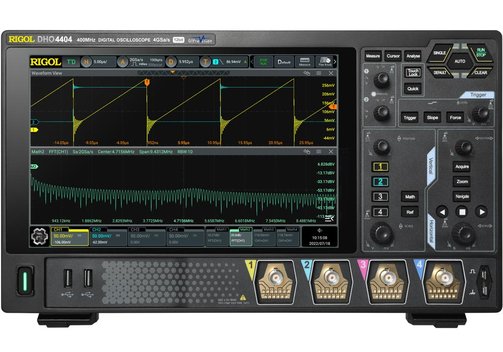

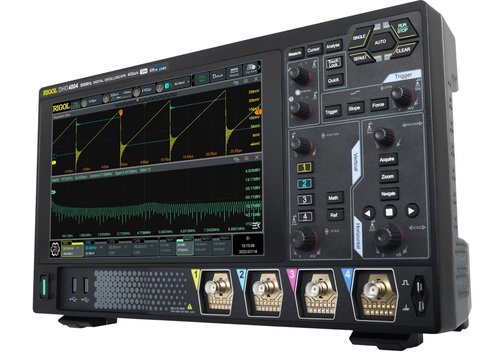

| Modell | DHO4204 | DHO4404 | DHO4804 |
| Kanäle | 4 | ||
| Bandbreite | 200 MHz (50 MΩ/1 MΩ, -3 dB) | 400 MHz (50 MΩ/1 MΩ, -3 dB) | 800 MHz (50 MΩ, -3 dB) 500 MHz (1 MΩ, -3 dB) |
| Abtastrate | 4 GS/s (einzelner Kanal), 2 GS/s (halbe Kanäle), 1 GS/s (alle Kanäle) | ||
| Speichertiefe | Standard: 250 Mpts (Einzelkanal), 125 Mpts (Halbkanäle), 62,5 Mpts (alle Kanäle); optional: 500 Mpts (Einzelkanal), 250 Mpts (Halbkanäle), 125 Mpts (alle Kanäle) | ||
| Max. Wellenform-Erfassungsrate | 50.000 Wfms/s (Vektor-Modus), 1.500.000 Wfms/s (UltraAcquire-Modus) | ||
| Auflösung | 12 bit | ||
| Hardware-Echtzeit-Wellenformaufzeichnung und -wiedergabe | Bis 500.000 Frames | ||
| Trigger | Quellen: Analogkanal 1...4, EXT TRIG, AC-Leitung; Triggermodi Auto, Normal und Single; Triggertypen Standard: Flanke, Puls, Flanke, Video, Muster, Dauer, Timeout, Runt, Fenster, Verzögerung, Setup/Hold-Trigger, n-th edge trigger, I2C, SPI, RS232/UART, CAN; optional: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 | ||
| Serielle Dekodierung | 4 Dekodierungen, dekodiert und aktiviert/deaktiviert vier Protokolltypen gleichzeitig; Dekodierungstypen Standard: Parallel, RS232/UART, I2C, SPI, CAN; optional: LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553 | ||
| Weitere Funktionen | Digitalvoltmeter, 3- bis 6-stelliger Präzisionszähler/Summenzähler | ||
| Display | 10,1"/25,7 cm kapazitives Multitouch-LCD-Display; 1280x800 Auflösung; HDMI-Videoausgang | ||

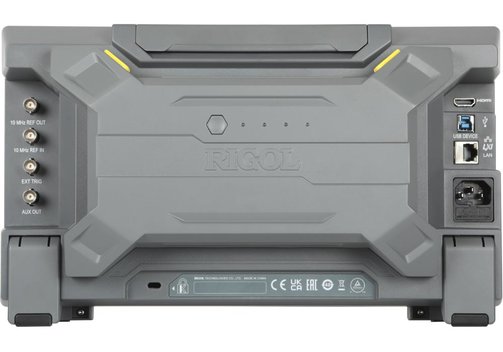

| Schnittstellen | 2x USB 3.0 Host, 1x USB 3.0 Device, LAN/Ethernet 10/100/1000 Base-T, LXI-C | ||
| Abmessungen (mm) | 358 x 215 x 121; 3,8 kg | ||
Wenn nur einer der Kanäle aktiviert ist: Einkanalmodus. Wenn zwei Kanäle aktiviert sind: Halbkanalmodus. Wenn drei oder alle vier Kanäle aktiviert sind: Betriebsart "Alle Kanäle".
Lieferumfang: Oszilloskop Rigol DHO 4204, 4404 oder 4804, Netzkabel, USB-Kabel, 4 passive HighZ-Tastköpfe (PVP2350/350 MHz für DHO4204, oder RP3500A/500 MHz für DHO4404 und DHO4804).
Optionen Übersicht
| Modell | Beschreibung |
| DHO4000-BWU2T4 | Option zur Erweiterung der Bandbreite von 200 Hz auf 400 MHz |
| DHO4000-BWU2T8 | Option zur Erweiterung der Bandbreite von 200 MHz auf 800 MHz |
| DHO4000-BWU4T8 | Option zur Erweiterung der Bandbreite von 400 MHz auf 800 MHz |
| DHO4000-RLU-05 | Aufrüstungsoption für 500 Mpts Speichertiefe |
| DHO4000-AUTOA | Option für serielle Protokollanalyse: Serielle Triggerung und Analyse für Fahrzeuge (CAN-FD/LIN) |
| DHO4000-AEROA | Option für serielle Protokollanalyse: Serielle Triggerung und Analyse für die Luft- und Raumfahrt (MIL-STD-1553) |
| DHO4000-FLEXA | Option für serielle Protokollanalyse: Serielle Triggerung und Analyse für die Automobilindustrie (FlexRay) |
| DHO4000-AUDIOA | Option für serielle Protokollanalyse: Serielle Audio-Triggerung und -Analyse (I2S) |
| DHO4000-PWRA | Option zur Stromversorgungsanalyse |

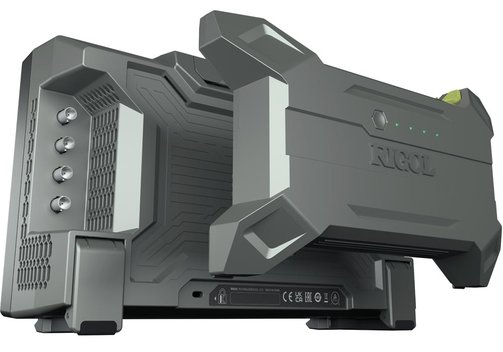

| DHO4000-BPACK | Option Akkupack |
