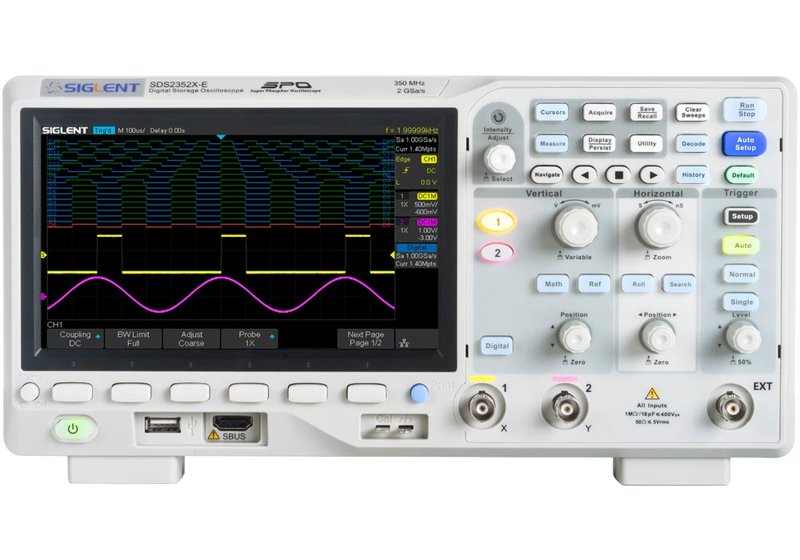

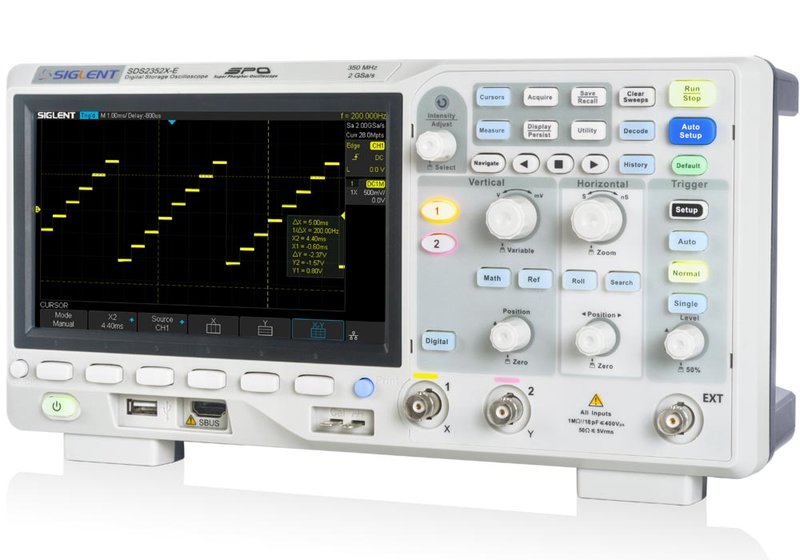

Siglent SDS2000X-E Serie 2-Kanal Super Phosphor Oszilloskope bis 350 MHz

Siglent SDS2000X-E 2-Kanal Super Phosphor Oszilloskope bis 350 MHz
weitere Bilder:
Staffelpreise
ab 1 Stk.
ab
€ 539,00
ab 3 Stk.
ab
€ 512,05
Preis
ab 539,00*
ab € 641,41 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Vorteile

  • 2-Kanal Oszilloskope bis 350 MHz, 120.000 Wfm/s Waveform Capture Rate.
  • Super Phosphor Technologie mit 256 Intensitäts-Abstufungen und Farb-Temperatur-Display-Betrieb.
  • Umfangreiche Optionen: MSO, AWG, WIFI-Adapter.

Siglent SDS2000X-E Serie - 2-Kanal Super Phosphor Oszilloskope bis 350 MHz.

Die Super Phosphor Oszilloskope der Siglent SDS2000X-E Serie haben zwei Kanäle bis 350 MHz, 2 GS/s maximale Sample-Rate, bis 28 Mpts Speicher-Tiefe und eine Waveform Capture Rate von 400.000 Frames/s (Sequenzer-Modus). Die SDS2000X-E Serie verwendet die neuste Generation der SPO-Technologie (Super Phosphor Oscilloscope) für eine exzellente Signaltreue und Performance sowie 256 Intensitäts-Abstufungen und Farb-Temperatur-Display-Betrieb. Die SDS2000X-E Serie unterstützt umfangreiche Trigger-Arten inklusive serieller Bus-Triggerung. Serielles Bus-Decoding für I²C, SPI, UART, CAN und LIN Bus sind serienmäßig enthalten. Weitere Funktionen sind Bildschirm-Bode-Diagramm-Darstellung, optional 16 Digital-Kanäle (Mixed-Signal/MSO), ein optionales, externes, USV-versorgtes 25 MHz Arbiträr-Signal-Generator-Modul, ein optionaler USB WIFI-Adapter sowie die Fernsteuerung über Web-Browser.

  • Bandbreite 200 MHz oder 350 MHz.
  • 2-Kanal Modell mit Echtzeit-Sampling-Rate bis 2 GS/s (1 GS/s pro Kanal, wenn beide Kanäle aktiv sind).
  • Waveform-Capture-Rate bis 110.000 Wfm/s (Normal-Betrieb)/400.000 Wfm/s (Sequenzer-Betrieb).
  • 256 Intensitäts-Abstufungen und Farb-Temperatur-Anzeige-Betriebsarten.
  • Record-Länge bis 28 Mpts.
  • Serielle Bus-Triggering und Decoding (standard), unterstützte Protokolle I²C, SPI, UART, CAN, LIN.
  • Segmentierte Erfassung (Sequenz), teilt die maximale Record-Länge in mehrere Segmente (bis 80.000).
  • Schnelle, hardware-basierte Pass/Fail-Funktion.
  • Bode-Diagramm.
  • Web-Browser-basierte Steuerung.
  • Optional:
    • MSO/Mixed-Signal, 16 Digital-/Logik-Kanäle.
    • USB Arbiträr-Signal-Generator-Modul.

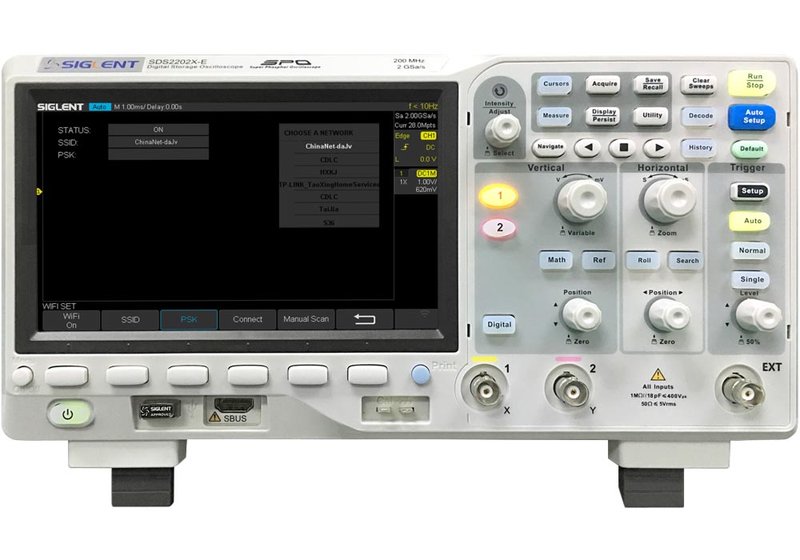

    • USB WIFI-Adapter.
  • Großes 7"/17,8 cm TFT-LCD.
  • USB Host, USB Device (USB-TMC), Ethernet/LAN (VXI-11+SCPI, Telnet(Port 5024)+SCPI und Socket(Port 5025)+SCPI Programmierung über LAN); SCPI-kompatibel.

Modell-Übersicht

Modell SDS2202X-E SDS2352X-E
Kanäle 2 (+ Pass/Fail, Trigger-Out, ext. Trigger) 2 (+ Pass/Fail, Trigger-Out, ext. Trigger)
Bandbreite 200 MHz 350 MHz
Sampling-Rate max. 2 GS/s (ein Kanal), 1 GS/s (zwei Kanäle), vertikale Auflösung 8 bit
Speicher-Tiefe 28 Mpts (1 Kanal in Verwendung); 14 Mpts (2 Kanäle in Verwendung)
Waveform-Capture-Rate 110.000 Wfm/s (Normal-Betrieb), 400.000 Wfm/s (Sequenzer-Betrieb)
Weitere Scope-Funktionen Intelligente Trigger: Edge, Steigung, Pulsbreite, Fenster, Runt, Interval, Timeout (Dropout), Muster; Trigger-Betriebsarten auto, normal, single; Flanken-Trigger: Steigend, fallend, steigend und fallend; Slope-Trigger: Steigend, fallend. Automatische Messungen, Cursor-Messungen, Statistik, Zähler, mathematische Funktionen, FFT
Serielle Trigger I²C, SPI, UART/RTS232, CAN, LIN serielle Triggerung und Decoding standard
Mixed-Signal (MSO) Option 16 Digital-/Logik-Kanäle; max. Sampling-Rate 1 GS/s; Speicher-Tiefe 14 Mpts/Kanal; min. erkennbare Pulsbreite 4 ns; Logik-Typen TTL, CMOS, LVCMOS3.3, LVCMOS2.5, anwenderspezifisch
Funktions- und Arbiträr-Signal-Generator AWG Optional, SAG2021 USB-Modul: 1 Signal-Generator-Kanal; Standard-Signale Sinus (1 µHz...25 MHz), Rechteck/Puls (1 µHz...10 MHz), Rampe (1 µHz...300 kHz), Rauschen (>25 MHz Bandbreite), DC; Arbiträr-Signale (1 µHz...5 MHz, Sampling-Rate 125 MS/s, vertikale Auflösung 14 bit, Signal-Länge 16 kpts

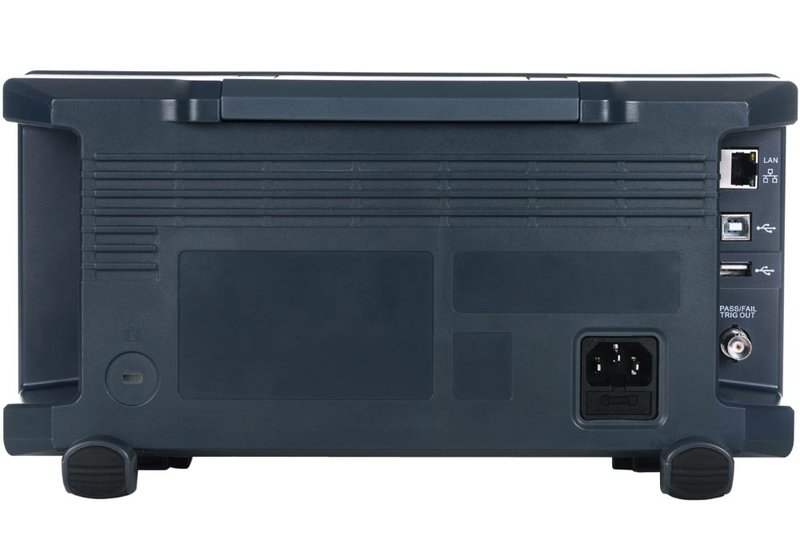

Schnittstellen 2x USB Host, 1x USB Device, Ethernet/LAN; optional USB-zu-Wifi Adapter
Anzeige 7"/17,8 cm TFT -LCD (800x480), 24 bit Farbe
Abmessungen (mm) 312 x 133 x 151; max. 3,8 kg

Lieferumfang: SDS 2202X-E oder 2352X-E, Quick-Start, Netzkabel, USB-Kabel, 2 passive Tastköpfe, Kalibrier-Zertifikat.
