Vorteile der Siglent SDS5000X-Serie Highend-Digital-Speicher-Oszilloskope/DSO

  • 4-Kanal Oszilloskope bis 1 GHz, 110.000 Wfm/s Waveform Capture Rate.
  • Super Phosphor Technologie mit 256 Intensitäts-Abstufungen und Farb-Temperatur-Display-Betrieb.
  • Umfangreiche Optionen: MSO, AWG, serielles Decoding.

Siglent SDS5000X Serie - 4-Kanal Super Phosphor Oszilloskope bis 1 GHz

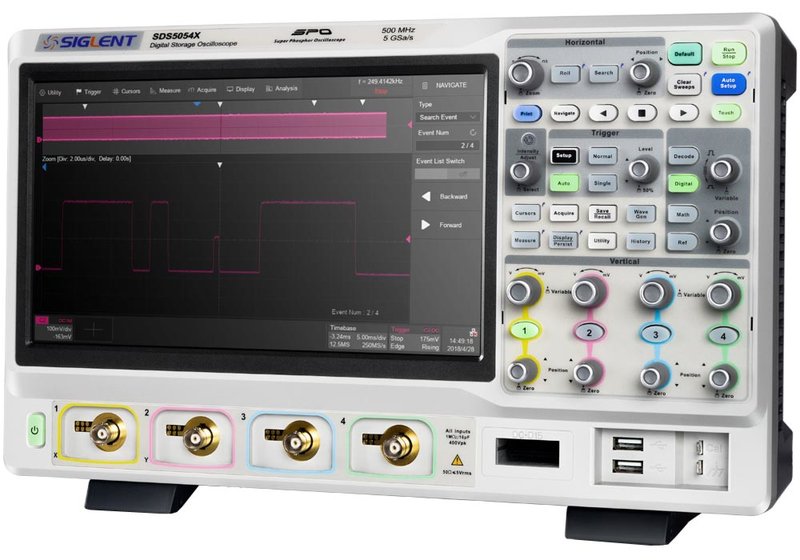

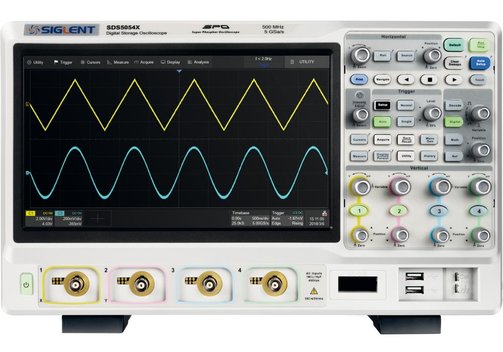

Modelle Siglent SDS5034X, SDS5054X, SDS5104X (4-Kanal)

Die Siglent SDS5000X Super Phosphor Oszilloskope bieten vier Kanäle bis 1 GHz, 5 GS/s maximale Sample-Rate, bis 250 Mpts Speicher-Tiefe und eine Waveform Capture Rate von 480.000 Frames/s (Sequenzer-Modus). In der SDS5000X Serie kommt eine neue Generation der SPO-Technologie (Super Phosphor Oscilloscope) zum Einsatz. Sie sorgt für eine exzellente Signaltreue und Performance sowie 256 Intensitäts-Abstufungen und Farb-Temperatur-Display-Betrieb. Die SDS5000X Serie unterstützt umfangreiche Trigger-Arten inklusive serieller Bus-Triggerung. Serielle Trigger und Bus-Decoding für I²C, SPI, UART, CAN und LIN Bus sind inklusive. CAN-FD, FlexRay, I²S, MIL-STD-1553B sind optional erhältlich. Als weitere Option ist die Aufrüstung mit 16 Digital-Kanälen (Mixed-Signal/MSO) sowie einem 25 MHz Arbiträr-Signal-Generator möglich.

  • Bandbreite 350, 500 MHz oder 1 GHz.
  • 4-Kanal Modell mit Echtzeit-Sampling-Rate bis 5 GS/s.
  • Waveform-Capture-Rate bis 110.000 Wfm/s (Normal-Betrieb)/480.000 Wfm/s (Sequenzer-Betrieb).
  • 256 Intensitäts-Abstufungen und Farb-Temperatur-Anzeige-Betriebsarten.
  • Record-Länge bis 2x 250 Mpts (4-Kanal-Gerät).

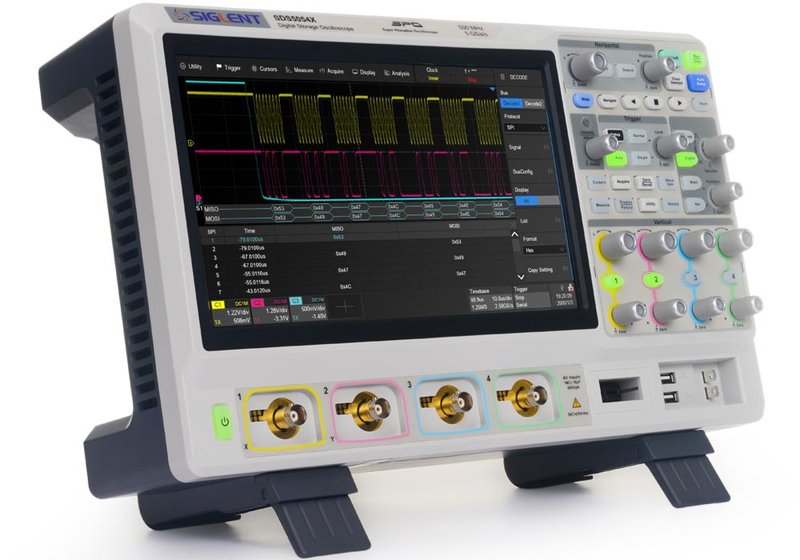

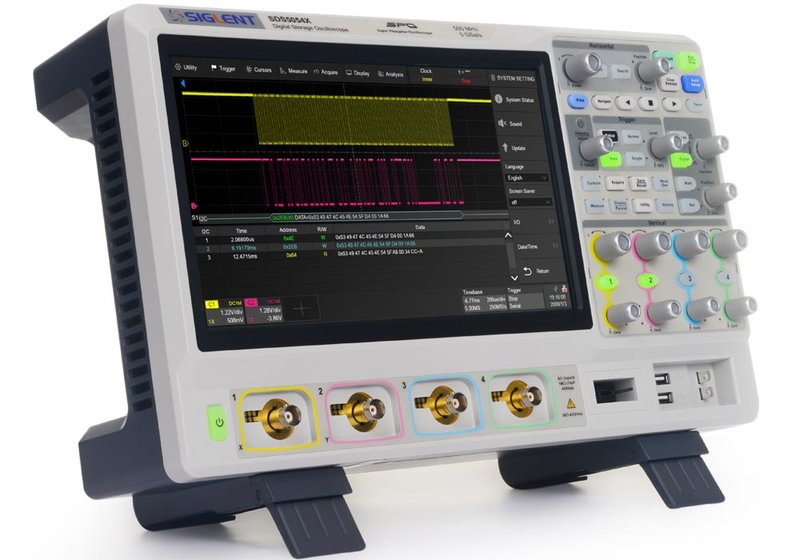

  • Serielle Bus-Triggering und Decoding, unterstützte Protokolle I²C, SPI, UART, CAN, LIN (serienmäßig) und CAN-FD, FlexRay, I²S, MIL-STD-1553B (optional).
  • Segmentierte Erfassung (Sequenz), teilt die maximale Record-Länge in mehrere Segmente (bis 100.000).
  • Schnelle, hardware-basierte Pass/Fail-Funktion.
  • Optional:
    • MSO/Mixed-Signal, 16 Digital-/Logik-Kanäle.
    • Eingebauter Arbiträr-Signal-Generator.
  • Großes 10,1"/25,7 cm TFT-LCD mit kapazitivem Touch-Screen; VGA-Ausgang.
  • 3x USB Host, 1x USB Device (USB-TMC), Ethernet/LAN (VXI-11, Telnet, Socket, Web); SCPI-kompatibel.

Modell-Übersicht

ModellSDS5032X
(EOL, eingestellt)

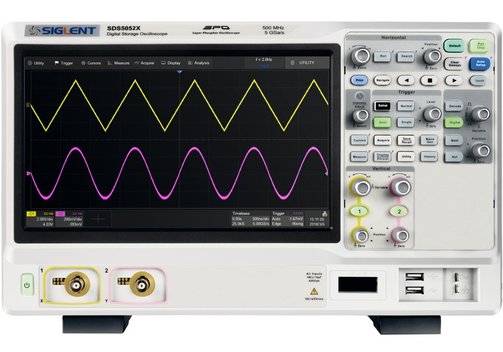

SDS5034XSDS5052X
(EOL, eingestellt)
SDS5054XSDS5102X
(EOL, eingestellt)
SDS5104X
Kanäle2 (+ ext. Trigger)4 (+ ext. Trigger)2 (+ ext. Trigger)4 (+ ext. Trigger)2 (+ ext. Trigger)4 (+ ext. Trigger)
Bandbreite350 MHz500 MHz1 GHz
Sampling-Ratemax. 5 GS/s (interleaved), 2,5 GS/s (nicht-interleaved), vertikale Auflösung 8 bit
Speicher-Tiefe2-Kanal-Geräte: 250 Mpts (bei Verwendung von einem Kanal); 125 Mpts (bei Verwendung von 2 Kanälen); 4-Kanal-Geräte: 250 Mpts (bei Verwendung von 1-2 Kanälen); 125 Mpts (bei Verwendung von 3-4 Kanälen)
Waveform-Capture-Rate110.000 Wfm/s (Normal-Betrieb), 480.000 Wfm/s (Sequenzer-Betrieb)

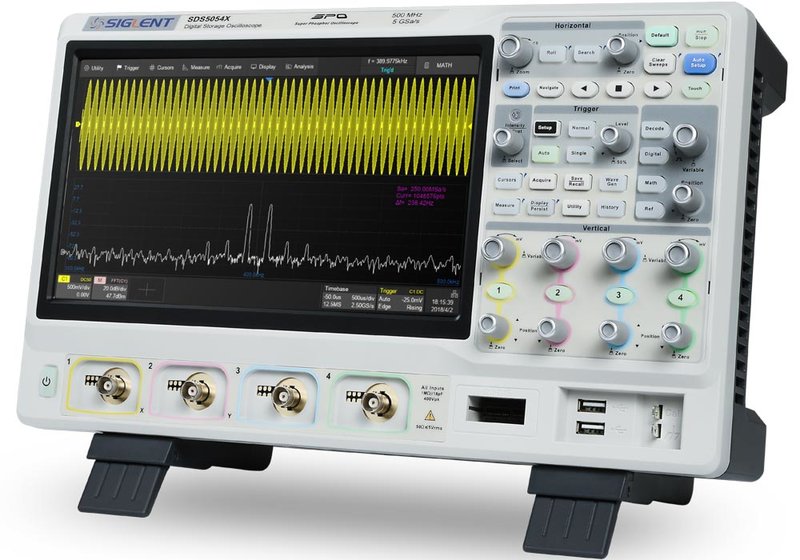

Weitere Scope-FunktionenIntelligente Trigger: Edge, Steigung, Pulsbreite, Fenster, Runt, Interval, Timeout (Dropout), Muster; Trigger-Betriebsarten auto, normal, single; Flanken-Trigger: Steigend, fallend, steigend und fallend; Slope-Trigger: Steigend, fallend. Automatische Messungen, Cursor-Messungen, Statistik, Zähler, mathematische Funktionen, FFT
Serielle TriggerI²C, SPI, UART/RS232, CAN, CAN-FD, LIN, FlexRay, I²S, MIL-STD-1553B serielle Trigger und Decoding (standard), CAN-FD, FlexRay, I²S, MIL-STD-1553B serielle Trigger und Decoding (optional)

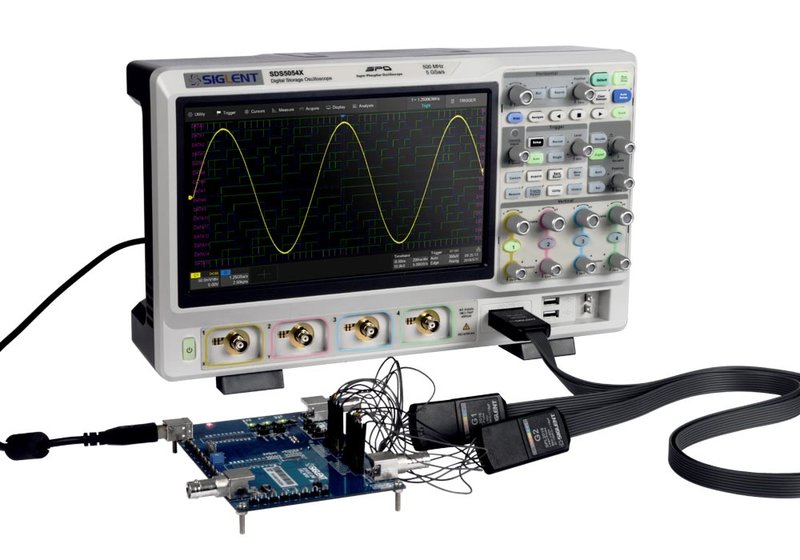

Mixed-Signal (MSO) Option16 Digital-/Logik-Kanäle; max. Sampling-Rate 1,25 GS/s; Speicher-Tiefe 62,5 Mpts/Kanal; min. erkennbare Pulsbreite 3,3 ns; Logik-Typen TTL, CMOS, LVCMOS3.3, LVCMOS2.5, anwenderspezifisch
Funktions- und Arbiträr-Signal-Generator AWGOptional, SAG1021 USB-Modul: 1 Signal-Generator-Kanal; Standard-Signale Sinus (1 µHz...25 MHz), Rechteck/Puls (1 µHz...10 MHz), Rampe (1 µHz...300 kHz), Rauschen (>25 MHz Bandbreite), DC; Arbiträr-Signale (1 µHz...5 MHz, Sampling-Rate 125 MS/s, vertikale Auflösung 14 bit, Signal-Länge 16 kpts

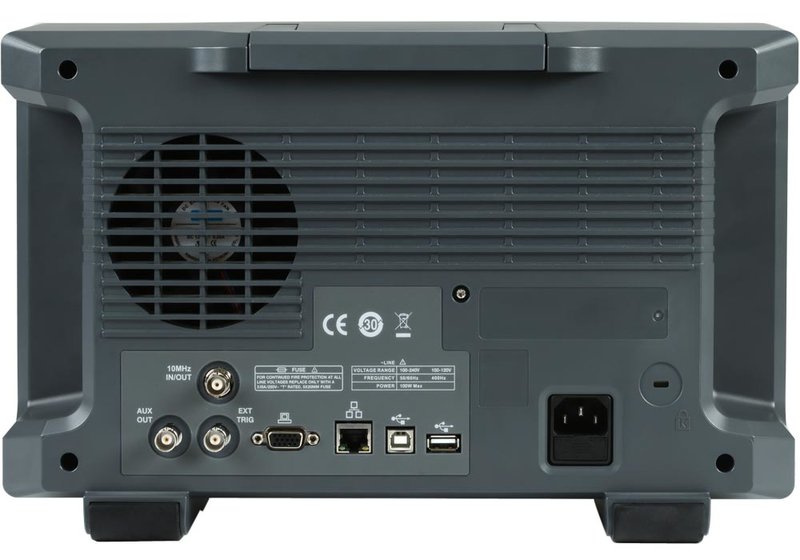

Schnittstellen3x USB Host, 1x USB Device, Ethernet/LAN
Anzeige10,1"/25,7 cm TFT -LCD (1024x600), kapazitiver Touch-Screen,VGA-Ausgang
Abmessungen (mm)370 x 144 x 231; max. 5,4 kg (2-Kanal)/5,6 kg (4-Kanal)

Lieferumfang: SDS 5034X, 5054X oder 5104, Quick-Start, Netzkabel, USB-Kabel, 2 oder 4 passive Tastköpfe, Kalibrier-Zertifikat.
