Achtung: Aus unserer Frühjahrs-Promotion sind noch letzte Geräte SDS2102X-Plus und SDS2104X-Plus inkl. Software-Optionen verfügbar solange Vorrat reicht - jetzt noch schnell zugreifen!
Diese Promo-Modelle enthalten die sonst kostenpflichtigen 6 Software-Optionen SDS2000XP-IIS (I2S Decodierung), SDS2000XP-FlexRay (Flexray Decodierung), SDS2000XP-1553B (Mil-1553B Decodierung), SDS2000XP-CANFD (CANFD Decodierung), SDS2000XP-PA (erweiterte Power-Analyse; erfodert zusätzlich DF2001A/nicht im Lieferumfang), SDS2000XP-FG (eingebauter 50 MHz Funktions-/Arb.-Signal-Generator).

Vorteile der Siglent SDS2000X-Plus Serie Digital-Oszilloskope/MSO

  • Bis 350 MHz Bandbreite, 2 GS/s Abtastrate, 200 Mpts Speichertiefe.
  • 10 bit Erfassungs-Modus.
  • Bode-Plot integriert, 50 MHz Funktions-Generator und Leistungs-Analyse optional.

Siglent SDS2000X-Plus Serie - dritte Generation der 2000-Serie mit noch mehr Speicher

Modelle Siglent SDS2102X-Plus, SDS2104X-Plus, SDS2204X-Plus, SDS2354X-Plus

Die Siglent SDS2000X-Plus Digital-Oszilloskope bieten zwei oder vier Kanäle bis 350 MHz, 2 GS/s maximale Sample-Rate, bis 200 Mpts Speicher-Tiefe und eine Waveform Capture Rate von 500.000 Wfm/s (Sequenzer-Betrieb). Das 2-Kanal-Modell mit 100 MHz Bandbreite kann per Software-Update auf 350 MHz erweitert werden, das 4-Kanal 350-MHz-Modell kann auf 500 MHz aufgerüstet werden (maximale Bandbreite auf zwei unabhängigen Kanälen verfügbar). Eine neue Generation der SPO-Technologie (Super Phosphor Oscilloscope) sorgt für eine exzellente Signaltreue und Performance sowie 256 Intensitäts-Abstufungen und Farb-Temperatur-Display-Betrieb. Die SDS2000X-Plus Serie besitzt außerdem ein innovatives Digital-Trigger-System mit hoher Empfindlichkeit und geringem Jitter inklusive serieller Bus-Triggerung für I²C, UART, SPI, LIN, CAN. Standardmäßig enthalten sind zudem serielle Bus-Dekodierung, Zonentrigger, Counter, Totalizer, Maskentest, Historie mit Suchfunktion, FFT-Analyse mit bis zu 2 Millionen Punkten. Als weitere Option sind I²S-, CAN-FD-, FlexRay- und MIL-Dekodierung, 16 digitale/Logik-Kanäle (Mixed-Signal/MSO) sowie die Bandbreiten-Upgrades vorgesehen.

  • Bandbreite 100, 200 oder 350 MHz (auf 500 MHz aufrüstbar).
  • 2- und 4-Kanal Modell mit Echtzeit-Sampling-Rate bis 2 GS/s.
  • Waveform Capture Rate bis 500.000 Wfm/s (Sequenzer-Betrieb).
  • Bis 200 Mpts Speicher-Tiefe.
  • Integrierte Bode-Plot-Funktion (Frequenzgang-Messung).
  • Optionaler 50 MHz Funktions-Generator.
  • Standardmäßig enthalten: Zonentrigger, serielle Bus-Triggerung und -Dekodierung, unterstützte Protokolle: I²C, UART, SPI, LIN, CAN.

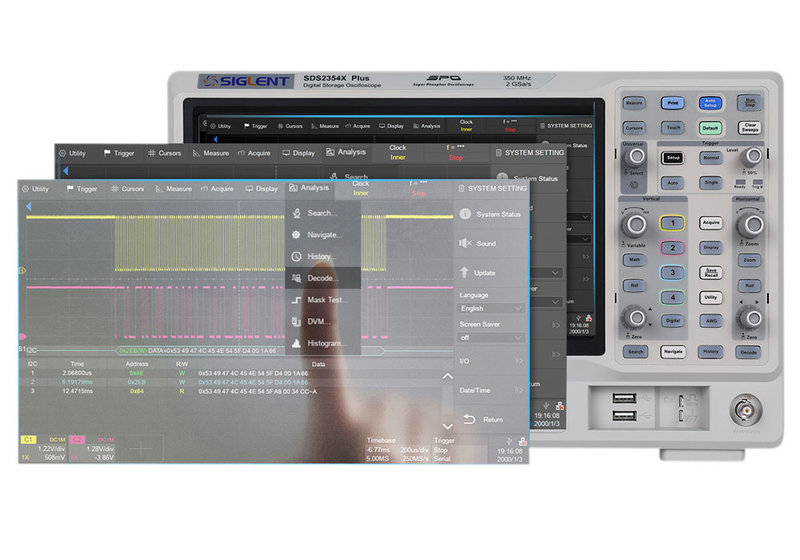

  • 10,1"/25,7 cm kapazitiver Touch-Screen.
  • Schnittstellen: 2x USB, Ethernet/LAN.

Modell-Übersicht

ModellSDS2102X-PlusSDS2104X-PlusSDS2204X-PlusSDS2354X-Plus
Kanäle2*4*4*4*
Bandbreite100 MHz100 MHz200 MHz350 MHz (upgradebar auf 500 MHz)
Sampling-Rate2 GS/s (Interleaving-Modus), 1 GS/s (Non-Interleaving-Modus)
Speicher-Tiefe200 Mpts (Interleaving-Moduse), 100 Mpts (Non-Interleaving-Modus)
Waveform-Capture-Rate120.000 Wfm/s (Normal-Betrieb), 500.000 Wfm/s (Sequenzer-Betrieb)
Vertikale Auflösung8 bit, 10 bit Betrieb (typischerweise mit 100 MHz Bandbreite)
Trigger-ArtenFlanke/Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, seriell
Serielle Trigger und DecodingStandard: I²C, SPI, UART, CAN, LIN
Optional: CAN, FD, FlexRay, I²S, MIL-STD-15553B
Digital-Kanäle (Option)16 digital/Logik-Kanäle (Mixed-Signal/MSO), max. Sampling-Rate bis 500 MS/s, Speichertiefe bis 50 Mpts/Kanal
Signal-Generator (Option)1 Kanal, Frequenz bis 50 MHz, 125 MS/s Sampling-Rate, 16 kpts Waveform-Memory
SchnittstellenUSB, Ethernet/LAN
Anzeige10,1"/25,7 cm kapazitiver Touch-Screen

* und externer Trigger-Eingang.

Lieferumfang: SDS 2102X-Plus, 2104X-Plus, 2204X-Plus oder 2354X-Plus, Netzkabel, USB-Kabel, 2x bzw. 4x passiver Tastkopf, Quick-Start-Guide, Kalibrier-Zertifikat.
