Siglent SDS2000X Serie - 2-/4-Kanal Super Phosphor Oszilloskope bis 300 MHz

Promotion - Sonderpreis

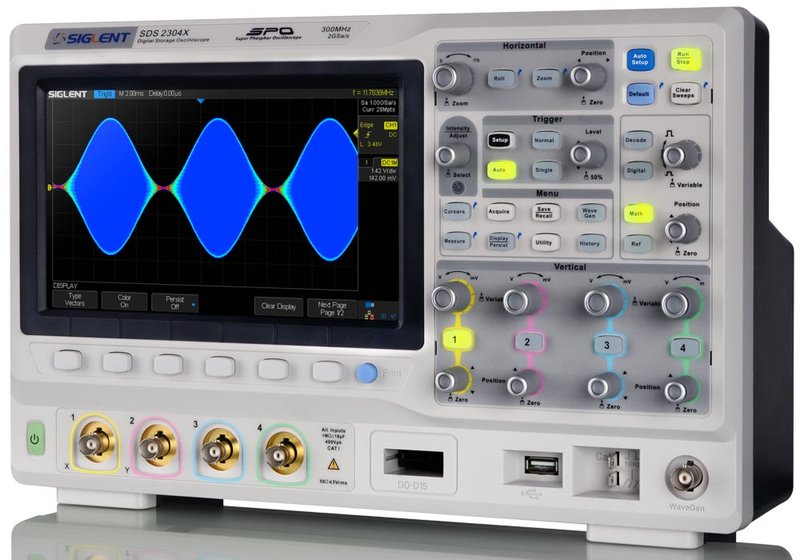

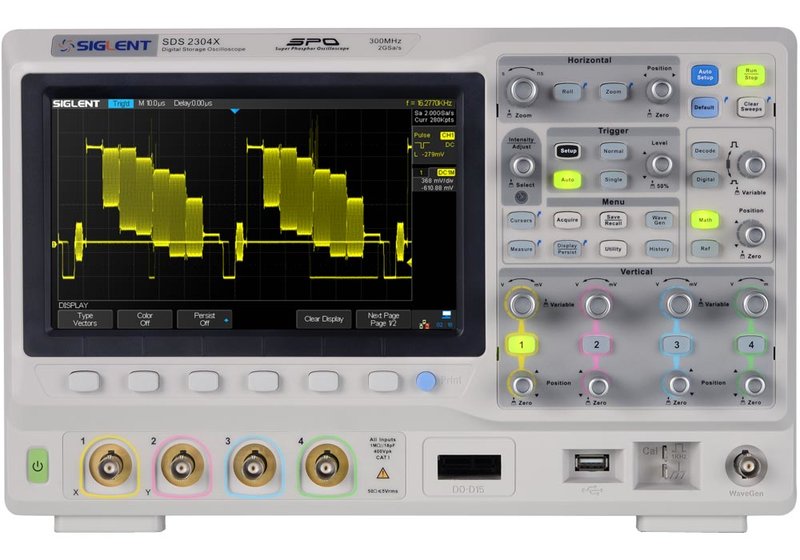

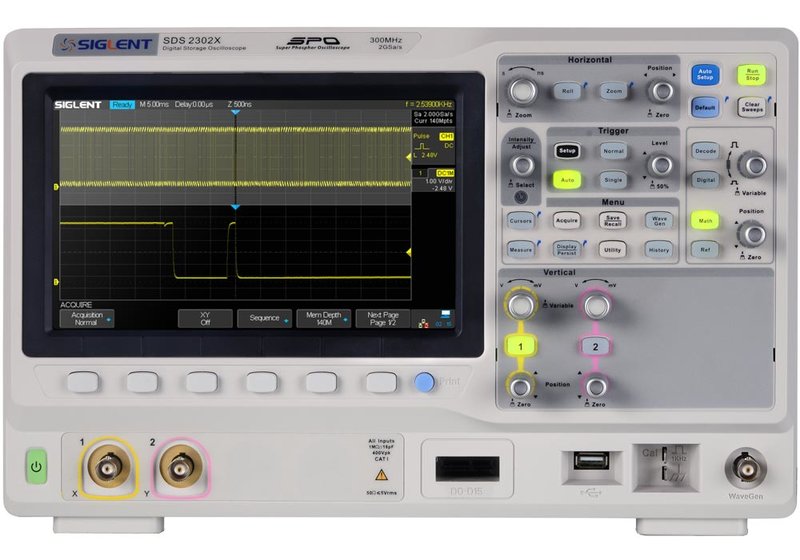

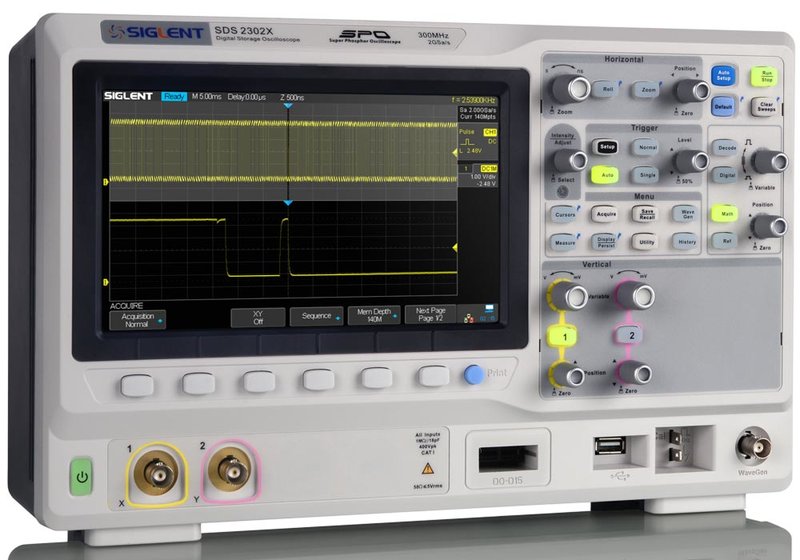

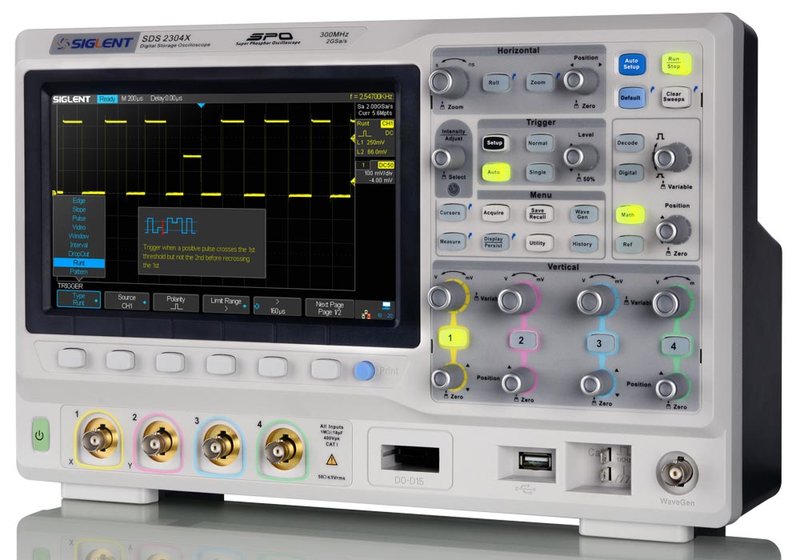

Siglent SDS2000X 2-/4-Kanal Super Phosphor Oszilloskope bis 300 MHz
weitere Bilder:
Staffelpreise
ab 1 Stk.
ab
€ 692,00
ab 3 Stk.
ab
€ 657,40
Preis
ab 692,00*
ab € 823,48 brutto
Menge / Ausführung
Gesamtsumme:
Stückpreis:
Grundpreis:
Lagerbestand:
Lieferzeit
Beschreibung

Promotion Sonder-Preis für Modelle SDS2102X, SDS2104X, SDS2202X, SDS2204X, SDS2302X, SDS2304X: 30% Rabatt auf Listenpreis (Rabatt ist in der Shop-Preis-Angabe bereit eingerechnet)!
Zusätzlich weitere 5% Rabatt bei Kauf des Geräte zusammen mit Options-Paket SDS-2000X-FG, SDS-2000X-DC, SDS-2000X-16LA und SPL2016.
Spechen Sie mit unserem Vertriebs-Team!

Nicht kombinierbar mit anderen Rabatten/Promotions.

Vorteile

  • 2- und 4-Kanal Oszilloskope bis 350 MHz, 120.000 Wfm/s Waveform Capture Rate.
  • Super Phosphor Technologie mit 256 Intensitäts-Abstufungen und Farb-Temperatur-Display-Betrieb.
  • Umfangreiche Optionen: MSO, AWG, serielles Decoding.

Siglent SDS2000X Serie - 2- und 4-Kanal Super Phosphor Oszilloskope bis 300 MHz.

Die Siglent SDS2000X Super Phosphor Oszilloskope bieten zwei oder vier Kanäle bis 300 MHz, 2 GS/s maximale Sample-Rate, bis 140 Mpts Speicher-Tiefe und eine Waveform Capture Rate von 500.000 Frames/s (Sequenzer-Modus). In der SDS2000X Serie kommt eine neue Generation der SPO-Technologie (Super Phosphor Oscilloscope) zum Einsatz. Sie sorgt für eine exzellente Signaltreue und Performance sowie 256 Intensitäts-Abstufungen und Farb-Temperatur-Display-Betrieb. Die SDS2000X Serie unterstützt umfangreiche Trigger-Arten inklusive serieller Bus-Triggerung. Serielles Bus-Decoding für I²C, SPI, UART, CAN und LIN Bus ist als Option möglich. Als weitere Option ist die Aufrüstung mit 16 Digital-Kanälen (Mixed-Signal/MSO sowie dem eingebauten 25 MHz Arbiträr-Signal-Generator vorgesehen.

  • Bandbreite 70, 100, 200 oder 300 MHz.
  • 2- und 4-Kanal Modell mit Echtzeit-Sampling-Rate bis 2 GS/s.
  • Waveform-Capture-Rate bis 140.000 Wfm/s (Normal-Betrieb)/500.000 Wfm/s (Sequenzer-Betrieb).
  • 256 Intensitäts-Abstufungen und Farb-Temperatur-Anzeige-Betriebsarten.
  • Record-Länge bis 140 Mpts.
  • Serielle Bus-Triggering (standard) und Decoding (optional), unterstützte Protokolle I²C, SPI, UART, CAN, LIN.
  • Segmentierte Erfassung (Sequenz), teilt die maximale Record-Länge in mehrere Segmente (bis 80.000).
  • Schnelle, hardware-basierte Pass/Fail-Funktion.
  • Optional:
    • MSO/Mixed-Signal, 16 Digital-/Logik-Kanäle.
    • Eingebauter Arbiträr-Signal-Generator.
  • Großes 8"/20,3 cm TFT-LCD.
  • USB Host, USB Device (USB-TMC), Ethernet/LAN (VXI-11); SCPI-kompatibel.

Modell-Übersicht

Modell SDS2072X SDS2074X SDS2102X SDS2104X SDS2202X SDS2204X SDS2302X SDS2304X
Kanäle 2 (+ Pass/Fail, Trigger-Out, ext. Trigger) 4 (+ Pass/Fail, Trigger-Out, ext. Trigger) 2 (+ Pass/Fail, Trigger-Out, ext. Trigger) 4 (+ Pass/Fail, Trigger-Out, ext. Trigger) 2 (+ Pass/Fail, Trigger-Out, ext. Trigger) 4 (+ Pass/Fail, Trigger-Out, ext. Trigger) 2 (+ Pass/Fail, Trigger-Out, ext. Trigger) 4 (+ Pass/Fail, Trigger-Out, ext. Trigger)
Bandbreite 70 MHz 100 MHz 200 MHz 300 MHz
Sampling-Rate max. 2 GS/s (ein Kanal), 1 GS/s (zwei Kanäle), vertikale Auflösung 8 bit
Speicher-Tiefe 140 Mpts/Kanal (ein Kanal); 70 Mpts/Kanal (zwei Kanäle)
Waveform-Capture-Rate 140.000 Wfm/s (Normal-Betrieb), 500.000 Wfm/s (Sequenzer-Betrieb)
Weitere Scope-Funktionen Intelligente Trigger: Edge, Steigung, Pulsbreite, Fenster, Runt, Interval, Timeout (Dropout), Muster; Trigger-Betriebsarten auto, normal, single; Flanken-Trigger: Steigend, fallend, steigend und fallend; Slope-Trigger: Steigend, fallend. Automatische Messungen, Cursor-Messungen, Statistik, Zähler, mathematische Funktionen, FFT
Serielle Trigger I²C, SPI, UART/RTS232, CAN, LIN serielle Triggerung (standard) und Decoding (optional)
Mixed-Signal (MSO) Option 16 Digital-/Logik-Kanäle; max. Sampling-Rate 500 MS/s; Speicher-Tiefe 14 Mpts/Kanal; min. erkennbare Pulsbreite 4 ns; Logik-Typen TTL, CMOS, LVCMOS3.3, LVCMOS2.5, anwenderspezifisch
Funktions- und Arbiträr-Signal-Generator AWG Optional: 1 Signal-Generator-Kanal; Standard-Signale Sinus (1 µHz...25 MHz), Rechteck/Puls (1 µHz...10 MHz), Rampe (1 µHz...300 kHz), Rauschen (>25 MHz Bandbreite), DC; Arbiträr-Signale (1 µHz...5 MHz, Sampling-Rate 125 MS/s, vertikale Auflösung 14 bit, Signal-Länge 16 kpts

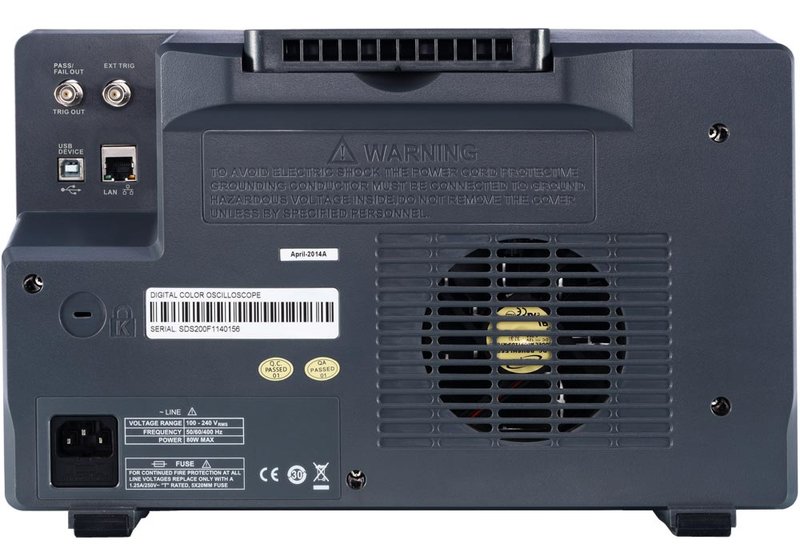

Schnittstellen 1x USB Host, 1x USB Device, Ethernet/LAN
Anzeige 8"/20,3 cm TFT -LCD (800x480), 24 bit Farbe
Abmessungen (mm) 352 x 128 x 224; max. 5,2 kg

Lieferumfang: SDS 2071X, 2074X, 2102X, 2104X, 2202X, 2204X, 2302X, or 2304X, Quick-Start, Netzkabel, USB-Kabel, 2 oder 4 passive Tastköpfe, Kalibrier-Zertifikat.
